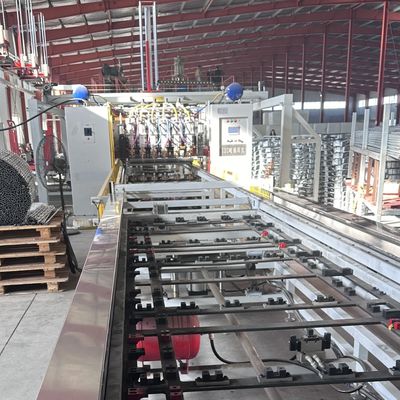

IBC Cage Frame Productielijn Handmatig / Automatisch

IBC Cage Frame Productielijn Handmatig / Automatisch
IBC Cage Frame Production Line Manual / Automatic
IBC Cage Frame Productielijn Handmatig / Automatisch IBC Cage Frame Productielijn Handmatig / Automatisch IBC Cage Frame Productielijn Handmatig / Automatisch IBC Cage Frame Productielijn Handmatig / Automatisch IBC Cage Frame Productielijn Handmatig / Automatisch IBC Cage Frame Productielijn Handmatig / Automatisch

Grote Afbeelding :  IBC Cage Frame Productielijn Handmatig / Automatisch

Productdetails:
Plaats van herkomst: China
Merknaam: Trintfar
Certificering: CE
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: 10000~80000
Verpakking Details: Houten beugels/houten behuizingen
Levertijd: 60 tot 90
Betalingscondities: L/C, D/A, D/P, T/T
Contact

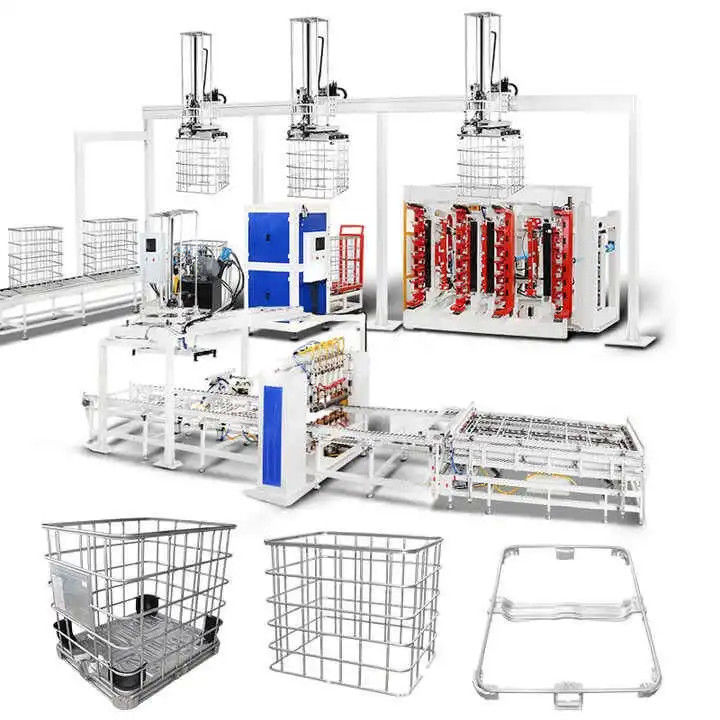

IBC Cage Frame Productielijn Handmatig / Automatisch

beschrijving
Capaciteitsconfiguratie: 150-200 stuks/uur Exploitanten: Handmatige lijn ((7-8 personen) Automatische lijn ((5-6 personen)
Energieverdeling van apparatuur: 550KW Luchtvereiste: 1.1m ³ /min
Waterbehoefte: 10-25 m3/h
Markeren:

IBC-de Productielijn van het Kooikader

,

Productielijn voor automatische IBC-kooien

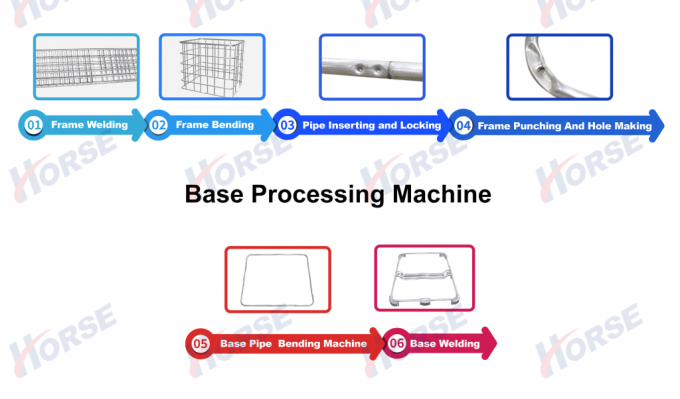

Werkstroom



Werkstroom:

Frames verwerken:Ruimte lassen → Ruimte buigen → Pijp → Inbrengen en vergrendelen → Ruimte punchsen en gaten maken

Basisverwerking:Basisbuisbuigmachine → Basissweismachine

Hoofdapparatuur



Frameverwerkingsmachine

IBC Cage Frame Productielijn Handmatig / Automatisch 1

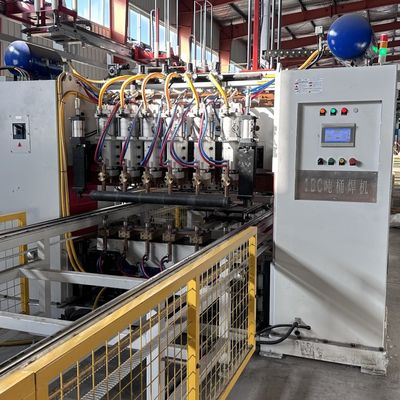

Framesweldmachine

Verwarmingsefficiëntie:45 sec/pc

Versterkte bruggenstructuurvoor hoge stijfheid en stabiele werking.

Stroomvoorziening voor een middenfrequente omvormervoor energiezuinig lassen.

6 Laskoppen en stroomsystemen, elk met onafhankelijke stroomregeling voor betrouwbare laspunten.

Ontwerp van een dubbellaagvoedervoor continue werking: terwijl de ene voedingsbron sweist, laadt de andere de materialen.

Automatische trappensweismet een servo-aangedreven trappengordel voor nauwkeurige positionering.

Automatische ontvorming: De cilinder wordt na het lassen uitgestoten om zich voor te bereiden op het lossen.

Automatisch lossen: De servo-gecontroleerde grijper verplaatst het gelaste product naar de aangewezen positie, waardoor de arbeid wordt verminderd en de efficiëntie wordt verbeterd.90° draaiende losvoervoor gemakkelijk vervoer.

Framebogenmachine

Full-frame verwerkingVoor hoge buignauwkeurigheid, stabiele werking en efficiëntie.

Speciaal buigbalansysteemzorgt voor de nauwkeurigheid van de diagonaal van het frame.

HMI + PLC-besturingvoor hoge automatisering.

Optie manipulatorvoor automatisch laden/ontladen, vermindering van het personeel.

Snelle schimmelveranderingvoor het buigen van verschillende buizen.

Servo-hydraulisch systeemMet snelle reactie, lage traagheid en hoge precisie.

Modulair ontwerpHet maakt het mogelijk om automatisering op maat te maken op basis van de behoeften van de klant.

IBC Cage Frame Productielijn Handmatig / Automatisch 2
IBC Cage Frame Productielijn Handmatig / Automatisch 3

Framelockingmachine

Efficiëntie en kwaliteit:De vergrendeling duurt ongeveer 25-30 seconden.

Machinesysteemverwerkt als geheel voor een hoge precisie van het inbrengen, een sterke vergrendeling, stabiele en efficiënte werking.

HMI + PLC-besturingvoor hoge automatisering.

Optie manipulatorvoor automatisch laden/ontladen, vermindering van het personeel.

Snelle schimmelveranderingom aan de verschillende eisen van de sluitbuis te voldoen met een gemakkelijke vervanging van de malen.

Servo-hydraulisch systeemMet snelle reactie, lage traagheid en hoge precisie.

Modulair ontwerpDe automatisering kan worden aangepast aan de behoeften van de klant.

IBC Cage Frame Productielijn Handmatig / Automatisch 5

Machines voor het perforeren en maken van gaten

Efficiëntie en kwaliteit:De vergrendeling duurt ongeveer 25-30 seconden.

Machinesysteem: Verwerking van het gehele lichaam voor een hoge precisie, stabiele en efficiënte werking.

Controlesysteem: HMI + PLC voor hoge automatisering.

ManipulatorOptie voor automatisch laden/ontladen, vermindering van het personeel.

Snelle schimmelverandering: Makkelijk te vervangen vormen om te voldoen aan de verschillende pijpleiding behoeften.

Servo-hydraulisch systeemSnelle reactie, lage traagheid en hoge precisie.

Modulair ontwerp: Aanpasbare automatisering op basis van de behoeften van de klant.

IBC Cage Frame Productielijn Handmatig / Automatisch 6

Machines voor de basisverwerking

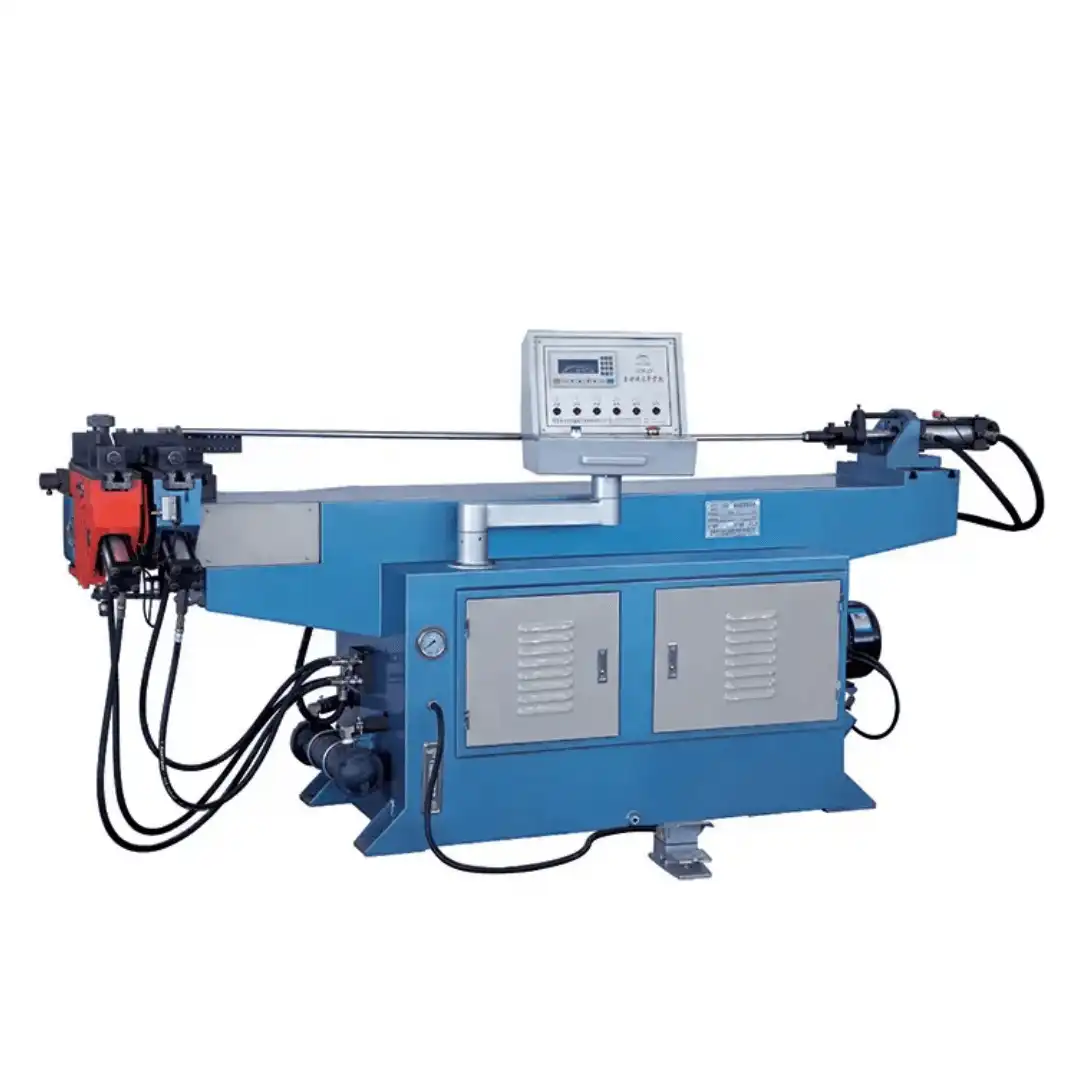

Machine voor het buigen van basisbuizen

Basistroepen lassen

Ontwerp: Horizontale structuur met 7 laskoppen voor het laswerk van het basisframe.

Kracht: 3 sets MF DC 160KVA.

Voordelen: Verbetert de kwaliteit van het product en de productiesnelheid, verlaagt de kosten en elimineert instabiliteit veroorzaakt door handmatig lassen.

Overige informatie



Productgegevens

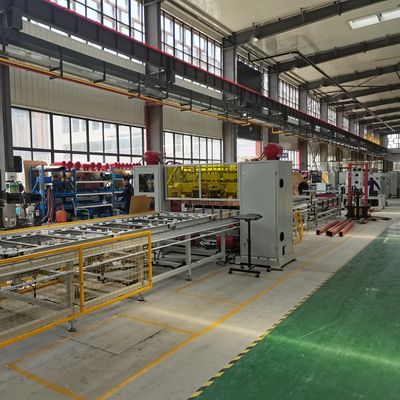

IBC Cage Frame productielijn Layout Diagram

IBC Cage Frame Productielijn Handmatig / Automatisch 10IBC Cage Frame Productielijn Handmatig / Automatisch 11

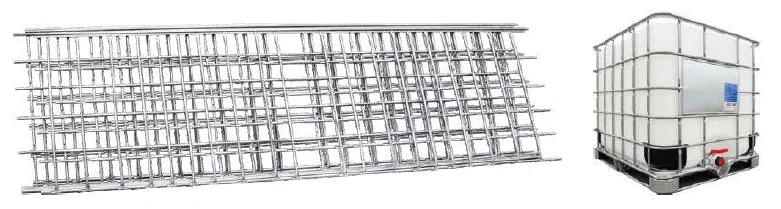

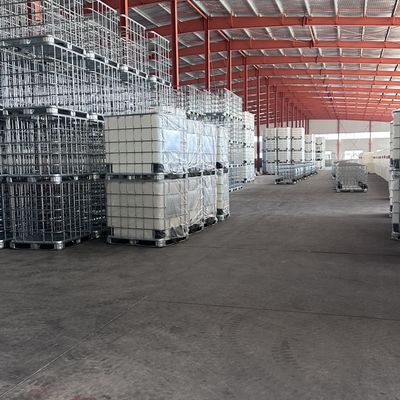

Productieresultaten

Lijst met apparatuurconfiguratie

- Nee. Naam van de uitrusting Eenheid Hoeveelheid Hoofdfuncties
1 Lasmachine voor het lassen van gaas met mazen Eenheid 1 met een gewicht van niet meer dan 10 kg
2 Automatische voedingsmachine met mazen Gezet 1 Automatisch laden van lange en korte buizen
3 Manipulator voor het nemen van meshmateriaal Eenheid 1 Uitladen van de mazen (opstapelen)
4 met een breedte van niet meer dan 50 mm Gezet 1 Buigen en vormen van ooggaten met krimpkop
5 slotmachine Gezet 1 Buigwerk en vergrendeling van mazen
6 met een vermogen van niet meer dan 50 kW Gezet 1 Stansing en snijden van de bodembuis onder het frame
7 Framemanipulator Gezet 1 Drie manipulatoren die op en neer gaan om het frame te grijpen
8 Machines voor het lassen van stalen voeten Gezet 1 Lassen van staalvoeten van bodemframe
9 Machines en apparaten voor het verwerken van staal Gezet 1 Het verwijderen, overbrengen en stapelen van het bodemframe na het lassen
10 Automatische luchtdichte machine Gezet 1 Beproeving van de dichtheid van de voering
11 Automatische dubbele buigmachine voor bodempijpen Gezet 1 Verkleining, afdrukken en buigen van bodembuis
12 Vibratietestplatform Gezet 1 Beproeving van de stevigheid en bescherming van IBC-vaten
