Volledig automatische productielijn voor transformatorwarmtezuigers - TRINTFAR productie

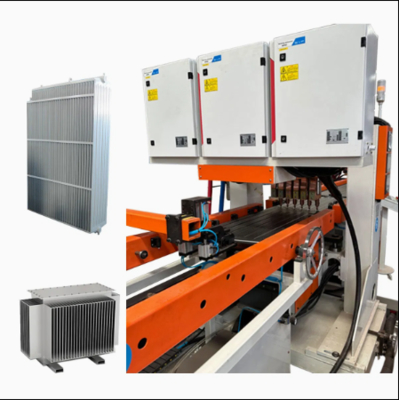

Grote Afbeelding : Volledig automatische productielijn voor transformatorwarmtezuigers - TRINTFAR productie

Productdetails:

Place of Origin:	China
Merknaam:	Trintfar
Certificering:	CE

Betalen & Verzenden Algemene voorwaarden:

Minimum Order Quantity:	1
Prijs:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	90~120
Payment Terms:	L/C, D/A, D/P, T/T

Contact

Volledig automatische productielijn voor transformatorwarmtezuigers - TRINTFAR productie

beschrijving

Input voltage:	380±10% (three-phase) 50HZ	Input power:	2x250KVA
Secondary Voltage:	11.3V	Maximum short circuit current:	50KA
Insulation resistance:	Input power to the fuselage insulation resistance ≥ 2.5MΩ	Working environment:	temperature≤40ºC, humidity≤90%
Cylinder model:	Φ160*80

Workflow

Volledig automatische productielijn voor transformatorwarmtezuigers - TRINTFAR productie 0

Werkstroom: Machine voor het laden van paneelspanten → Machine voor het laden en persen van waterkanaalringen → Draai- en montagemachine 1 → Machine voor het vooraf positioneren en lassen van panelen → Portaal multi-spot lasmachine voor panelen → Machine voor het vooraf positioneren en lassen van convectieplaten → Portaal multi-spot lasmachine voor convectieplaten → U-vormige lijn transfertransportband → Dubbelkops naadlasmachine voor lange zijde → Portaal dubbelkops naadlasmachine voor korte zijde 1 → Portaal dubbelkops naadlasmachine voor korte zijde 2 → Machine voor reiniging en afwerking aan twee zijden → Schaar → Vierhoekige boogsnijmachine → Draai- en montagemachine 2 → Dubbelkops drieweg automatische lasmachine → Automatische lasmachine voor steunhaken → Automatische machine voor het detecteren van luchtdichtheid onder druk → Afvoertransportband

Belangrijkste apparatuur

	Machine voor het laden van paneelspanten Handmatig laden van gestapelde materialen op voedingsplatformwagens met behulp van de giek, met twee materiaalplaatsingsposities aan elke kant. Spantgrijper grijpt automatisch materialen van beide zijden van de plaatwagen en plaatst ze op de transportlijn. Centrale klempositioneringsmechanisme lijnt het paneel uit op de transportband. Servo-aangedreven mechanisme verplaatst de plaat naar de pre-spot lasmachine voor puntlassen aan beide zijden.
Machine voor het laden en persen van waterkanaalringen De waterwegring maakt gebruik van trilplaatvoeding met een dubbelbaansysteem. Twee perskoppen aan elke kant persen de waterwegringen aan de voor- en achterkant. Materiaalinvoer maakt gebruik van aangedreven rollen.
	Draai- en montagemachine Snel en nauwkeurig omdraaien. Hoogwaardige kettingen voor transmissie; 400W reductiemotor als aandrijving. Tandwielreductiemotor met sensor voor nauwkeurige draaipositionering. Automatische besturing, geen handmatige tussenkomst. Bestaat uit draailichaam, laadinrichting, elektrische console, besturingssysteem en veiligheidshek. Past zich aan verschillende productdraaibehoeften aan en zorgt voor een veilige, soepele en efficiënte materiaalinvoer tussen bewerkingen.
Machine voor het vooraf positioneren en lassen van panelen Het paneel stroomt automatisch naar de lasstoppositie op het transportrek en lassers aan beide zijden beginnen met het vooraf puntlassen. Vooraf puntlassen vereist voor slechts één rij. Gebruikt 1 set AC DN75 voeding.
	Portaal multi-spot lasmachine voor panelen 3 portaal multi-spot lasmachines voor lassen. Elke eenheid heeft 18 sets cilinderlasverbindingen. AC-lasvoeding voor het lassen van één rij soldeerverbindingen per keer. Hoge snelheid servo-koppeling stappenmotor voedt de grijper naar voren om de waterkanaalplaat te leveren.
Machine voor het vooraf positioneren en lassen van convectieplaten Convectieplaat handmatig geladen op de online gereedschapsgeleider. Lassen gebeurt met behulp van een portaal 4-kops pre-spot lasmachine. Materialen handmatig geduwd in de eerste rij van vooraf aangegeven posities voor lassen. Apparatuur verschuift automatisch voor overige laspunten.
	Portaal multi-spot lasmachine voor convectieplaten Vooraf ingesteld pad: Convectieplaat volgt vooraf ingesteld pad in gereedschapsgeleider. Dubbel Portaal Lassen: 2 portaal multi-spot lassers. Pneumatische verbindingen: 16 sets per eenheid. AC-voeding: AC & enkelzijdig voor rijlassen. Servo Stappenmotor: Hoge snelheid servo stappenmotor voedt grijper voor waterkanaalplaat.
U-vormige lijn transfertransportband Gebruik een rollenbaanrek om materialen in U-vormige lay-out te transporteren. Ruimte-efficiëntie: U-vorm bespaart ruimte, optimaliseert het proces. Gebruiksgemak: Kleiner werkbereik, handig, vermindert de intensiteit.
	Dubbelkops naadlasmachine voor lange zijde Gelijktijdig lassen: Las beide lange zijden tegelijk. Voeding: 300KVA middelfrequentie AC voor stabiel langdurig lassen.
Portaal dubbelkops naadlasmachine voor korte zijde 2 Set Gebruik middelfrequentie AC-lasvoeding om zeer stabiel lassen voor lange tijd te garanderen.
	Machine voor reiniging en afwerking aan twee zijden Reinig en trim de aan de lange zijde gelaste producten.
Schaar Snijproces: Voer snijden uit op vereiste materialen. Snijmateriaal: Witstalen mes. Snijmethode: Scharen snijden.
	Vierhoekige boogsnijmachine Hoekvorming: Snijd scherpe hoeken om afgeronde randen te vormen. Snijmateriaal: Wit staal. Snijmethode: Hydraulisch ponsen.
Dubbelkops drieweg automatische lasmachine Lasvoeding: Middelfrequentie MD80 voeding. Materiaalinvoer: Dubbelzijdige kanalen voor docking en draaien. Transportmethode: Kettingplaat voor materiaaltransport in drie richtingen. Automatische invoer: Grijper en laspositionering voor nauwkeurige bediening.
	Automatische lasmachine voor steunhaken Lasvoeding: Middelfrequentie MD40 voeding. Invoermethode: Clip-type stapelen voor materiaalinvoer. Laden: Pneumatische grijper laadt materialen naar laspositie.
Automatische machine voor het detecteren van luchtdichtheid onder druk Testdruk: 10 bar. Testmethode: Automatische druktest in watertank.

Overige informatie

Productdetails	Technische diensten
Stalen paneelradiator productielijn U-vormig retour lay-out diagram	Houd u aan klantgerichtheid en bied uw bedrijf uitgebreide pre-sales en after-sales services zoals installatie, inbedrijfstelling, training en onderhoud.
	Pre-sales service: Voordat het contract wordt ondertekend, biedt het bedrijf klanten verschillende oplossingen voor het productieproces en technische adviesdiensten voor apparatuur. Installatie en inbedrijfstelling: Volgens het contract zal ons bedrijf de apparatuur veilig naar de door de gebruiker aangewezen installatieplaats transporteren binnen de gespecificeerde tijd en technische servicemonteurs sturen om deze ter plaatse te installeren. Wanneer de gebruiker de basisinstallatie en inbedrijfstellingsreserveonderdelen heeft, zal de technische servicemonteur de machine installeren en debuggen zodat de gebruiker deze kan gebruiken, zodat de installatie- en inbedrijfstellingsomgeving netjes, schoon en ordelijk is. After-sales training: Het bedrijf biedt gratis technische training (min. 5 dagen) op de locatie van de koper of het trainingscentrum van de verkoper. Belangrijkste onderwerpen zijn: -Gebruik van besturingssoftware -Aan/uit procedures -Paneel- en softwareparameterinstellingen -Basis machine reiniging en onderhoud -Omgaan met veelvoorkomende hardwarefouten -Operationele voorzorgsmaatregelen Apparatuur onderhoud -Eén jaar garantie na definitieve acceptatie; -Reactietijd van de klantenservice is binnen 24 uur; -Betaalde reparaties worden verstrekt na de garantieperiode.
Productieresultaten

NEE	Naam	Materiaal	Opmerkingen
1	Paneel	Koudgewalste staalplaat	1,1 mm dikte
2	Convectieplaat	Koudgewalste staalplaat	0,3 mm dikte
3	Interfacetype		4x G 1/2 binnendraadinterface
4	Productlengte		400-3000 mm
5	Productbreedte		300/400/500/600/900mm

Apparatuur configuratielijst

NEE	Apparatuur naam	Model	Hoeveelheid	Eenheid
1	Machine voor het laden van paneelspanten	HJ-0-0	1	set
2	Machine voor het laden en persen van waterkanaalringen	YZJ-0-0	1	set
3	Draai- en montagemachine 1	FZJ-0-0	1	set
4	Machine voor het vooraf positioneren en lassen van panelen	DN75-2C	1	set
5	Portaal multi-spot lasmachine voor panelen	10*DN60-36C	3	set
6	Machine voor het vooraf positioneren en lassen van convectieplaten	2*DN63-4C	1	set
7	Portaal multi-spot lasmachine voor convectieplaten	4*DN63-16C	3	set
8	U-vormige lijn transfertransportband	ZJG-0-0	1	set
9	Dubbelkops naadlasmachine voor lange zijde	2*FVM300-2C	1	set
10	Portaal dubbelkops naadlasmachine voor korte zijde 1	2*FVM300-2C	1	set
11	Portaal dubbelkops naadlasmachine voor korte zijde 2	2*FVM300-2C	1	set
12	Machine voor reiniging en afwerking aan twee zijden	XBJ-0-0	1	set
13	Schaar	JCJ-0-0	1	set
14	Vierhoekige boogsnijmachine	QJJ-0-0	1	set
15	Draai- en montagemachine 2	FZJ-0-0	1	set
16	Dubbelkops drieweg automatische lasmachine	2*MD80-2C	1	set
17	Automatische lasmachine voor steunhaken	2*MD40-4C	1	set
18	Automatische machine voor het detecteren van luchtdichtheid onder druk	JCJ-0-0	1	set
19	Afvoertransportband	SSJ-0-0	1	set

Water-, elektriciteits- en gasconfiguratie

Project	Parameters
Totaal stroomverdeling	1600KVA (Het werkelijke totale verbruik is ongeveer 1000KVA)
Gasbron druk	0,6 MPa
Waterbron druk	0,15MPa~0,30MPa
Vereisten voor persluchtbron	1000L/min
Totale waterstroom	1200L/min
Apparatuur bezettingslengte*breedte ca.	60m*10m
