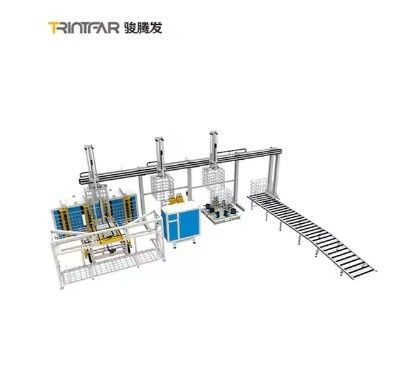

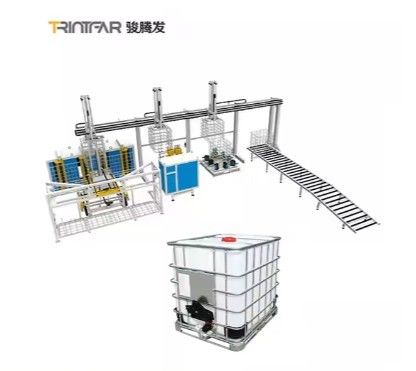

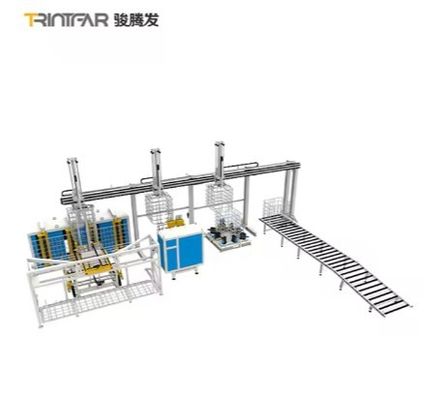

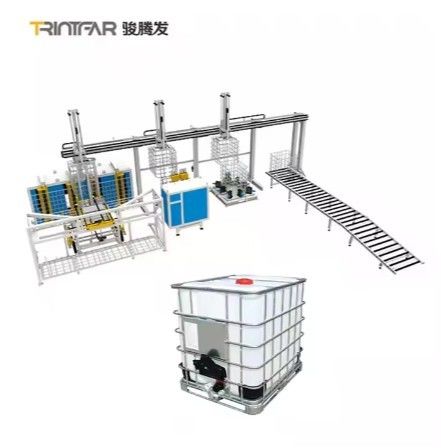

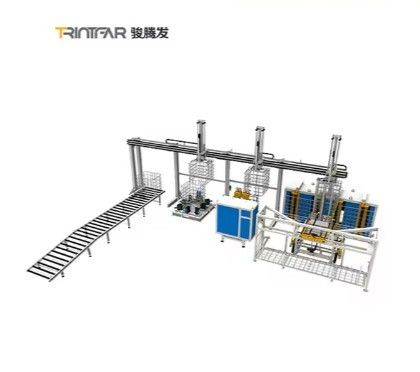

IBC-container tank tote frame lasmachine

IBC-container tank tote frame lasmachine
IBC Container Tank Tote Frame Welding Machine
IBC-container tank tote frame lasmachine IBC-container tank tote frame lasmachine IBC-container tank tote frame lasmachine IBC-container tank tote frame lasmachine IBC-container tank tote frame lasmachine IBC-container tank tote frame lasmachine IBC-container tank tote frame lasmachine

Grote Afbeelding :  IBC-container tank tote frame lasmachine

Productdetails:
Place of Origin: China
Merknaam: Trintfar
Certificering: CE
Betalen & Verzenden Algemene voorwaarden:
Minimum Order Quantity: 1
Prijs: 10000~80000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 90~120
Payment Terms: L/C, D/A, D/P, T/T
Contact

IBC-container tank tote frame lasmachine

beschrijving
apacity config: 150-200Pcs/8h Operators: Manual line（7-8 people）Automatic line（5-6 people）
Equipment power distribution: 550KW Air Requirement: 1.1m³/min
Water Requirement: 10-25m³/h

Workflow

IBC-container tank tote frame lasmachine 0



Werkstroom:

Frameverwerking: Frame lassen → Frame buigen → Pijp → Invoegen en vergrendelen → Frame ponsen en gaten maken

Basisverwerking: Basis pijpbuigmachine → Basis lassen


Belangrijkste apparatuur

Frameverwerkingsmachine

                             IBC-container tank tote frame lasmachine 1

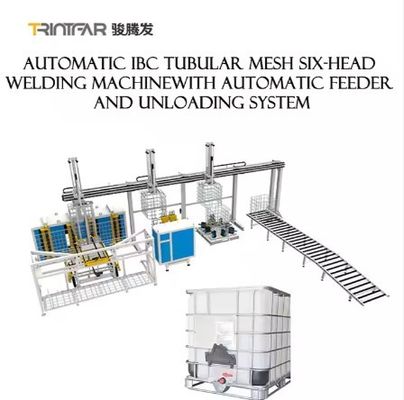

Framelasapparaat

Lasefficiëntie: 45 sec/stuk

Versterkte portaalstructuur voor hoge stijfheid en stabiele werking.

Middelfrequente omvormer voeding voor energiezuinig lassen.

6 las koppen & voedingssystemen, elk met onafhankelijke stroomregeling voor betrouwbare laspunten.

Dubbellaags toevoerontwerp voor continu gebruik: terwijl de ene toevoer last, laadt de andere materialen.

Automatisch stapsgewijs lassen met servo-aangedreven stappenband voor precieze positionering.

Automatisch ontvormen: Cilinder werpt uit na het lassen om voor te bereiden op het lossen.

Automatisch lossen: Servo-gestuurde grijper verplaatst het gelaste product naar de aangewezen positie, waardoor arbeid wordt verminderd en de efficiëntie wordt verbeterd. 90° Roterende losser voor gemakkelijk transport.

IBC-container tank tote frame lasmachine 2

IBC-container tank tote frame lasmachine 3

Frame buigmachine

Gehele frameverwerking voor hoge buigprecisie, stabiele werking en efficiëntie. Buigt een frame elke 15-20 seconden.

Speciaal buigbalanssysteem zorgt voor diagonale nauwkeurigheid van het frame.

HMI + PLC-besturing voor hoge automatisering.

Manipulator optie voor automatisch laden/lossen, waardoor personeel wordt verminderd.

Snelle matrijsverandering voor het buigen van verschillende pijpen.

Servo hydraulisch systeem met snelle respons, lage inertie en hoge precisie.

Modulair ontwerp maakt maatwerk mogelijk voor automatisering op basis van de behoeften van de klant.



IBC-container tank tote frame lasmachine 4

IBC-container tank tote frame lasmachine 5

Frame vergrendelingsmachine

Efficiëntie en kwaliteit: Het vergrendelingsproces duurt ongeveer 25-30 seconden om te voltooien.

Machineframe als geheel verwerkt voor hoge invoegprecisie, sterke vergrendeling, stabiele en efficiënte werking.

HMI + PLC-besturing voor hoge automatisering.

Manipulator optie voor automatisch laden/lossen, waardoor personeel wordt verminderd.

Snelle matrijsverandering om te voldoen aan verschillende vergrendelingspijpvereisten met eenvoudige matrijsvervanging.

Servo hydraulisch systeem met snelle respons, lage inertie en hoge precisie.

Modulair ontwerp maakt maatwerk van automatisering mogelijk op basis van de behoeften van de klant.





IBC-container tank tote frame lasmachine 6

IBC-container tank tote frame lasmachine 7

Pons- en gatenmaakmachine

Efficiëntie en kwaliteit: Het vergrendelingsproces duurt ongeveer 25-30 seconden om te voltooien.

Machineframe: Gehele lichaamsverwerking voor hoge precisie, stabiele en efficiënte werking.

Besturingssysteem: HMI + PLC voor hoge automatisering.

Manipulator: Optie voor automatisch laden/lossen, waardoor personeel wordt verminderd.

Snelle matrijsverandering: Vervang eenvoudig matrijzen om te voldoen aan verschillende pijpponsbehoeften.

Servo hydraulisch systeem: Snelle respons, lage inertie en hoge precisie.

Modulair ontwerp: Aanpasbare automatisering op basis van de behoeften van de klant.







Basisverwerkingsmachine



Basis pijpbuigmachine

IBC-container tank tote frame lasmachine 8



Basis pijplasmachine​

IBC-container tank tote frame lasmachine 9





Ontwerp:Horizontale structuur met 7 laskoppen voor het lassen van het basisframe. De operator hoeft alleen te laden/lossen; lassen is automatisch.

Vermogen: 3 sets MF DC 160KVA.

Voordelen:Verbetert de productkwaliteit en productiesnelheid, vermindert de kosten en elimineert de instabiliteit veroorzaakt door handmatig lassen. Hogere automatisering en productie-efficiëntie.











Andere informatie

Lay-outdiagram van de IBC-kooiframeproductielijn

IBC-container tank tote frame lasmachine 10

IBC-container tank tote frame lasmachine 11





Productieresultaten

IBC-container tank tote frame lasmachine 12



Technische diensten

Houd u aan klantgerichtheid en bied uw bedrijf uitgebreide pre-sales en after-sales services, zoals installatie, inbedrijfstelling, training en onderhoud.

Pre-sales service: Voordat het contract wordt ondertekend, biedt het bedrijf klanten verschillende oplossingen voor het productieproces en technische adviesdiensten voor apparatuur.

Installatie en inbedrijfstelling: Volgens het contract zal ons bedrijf de apparatuur veilig naar de door de gebruiker aangewezen installatieplaats transporteren binnen de gespecificeerde tijd, en technische service-ingenieurs sturen om deze ter plaatse te installeren. Wanneer de gebruiker de basisinstallatie en inbedrijfstellingsonderdelen heeft, zal de technische service-ingenieur de machine installeren en debuggen voor de gebruiker om te gebruiken, zodat de installatie- en inbedrijfstellingsomgeving netjes, schoon en ordelijk is.

After-sales training: Het bedrijf biedt gratis technische training (min. 5 dagen) op de locatie van de koper of het trainingscentrum van de verkoper. Belangrijkste onderwerpen zijn:

  • -Gebruik van besturingssoftware
  • -Aan/uit procedures
  • -Paneel- en softwareparameterinstellingen
  • -Basis machine reiniging en onderhoud
  • -Omgaan met veelvoorkomende hardwarefouten
  • -Operationele voorzorgsmaatregelen

Apparatuur onderhoud

  • -Eén jaar garantie na definitieve acceptatie;
  • -Reactietijd van de klantenservice is binnen 24 uur;
  • -Betaalde reparaties worden verstrekt na de garantieperiode.





Apparatuur configuratielijst

NR. Apparatuur naam Eenheid Hoeveelheid Belangrijkste functies
1 Gaasportaal lasmachine Eenheid 1 Gaas meerpuntlassen
2 Gaas automatische toevoermachine Set 1 Automatisch laden van lange en korte buizen
3 Gaas materiaalname manipulator Eenheid 1 Gaas lossen (stapelen)
4 Vier-assige buigmachine Set 1 Buigen en vormen van gaas met krimpskop
5 Vergrendelingsmachine Set 1 Buigen en in elkaar grijpen van gaas
6 Vlakke ponsmachine Set 1 Ponsen en snijden van de onderste buis onder het frame
7 Frame manipulator Set 1 Drie manipulatoren die op en neer bewegen om het frame te grijpen
8 Stalen voetlasmachine Set 1 Lassen van stalen voeten van het onderste frame
9 Stalen voetlasmachine materiaalname manipulator Set 1 Uithalen, overbrengen en stapelen van het onderste frame na het lassen
10 Automatische luchtdichte machine Set 1 Het testen van de dichtheid van de liner
11 Automatische dubbele buigmachine voor de onderste buis Set 1 Krimpen, embossen en buigen van de onderste buis
12 Trillingstestplatform Set 1 Het testen van de stevigheid en bescherming van IBC-vaten
