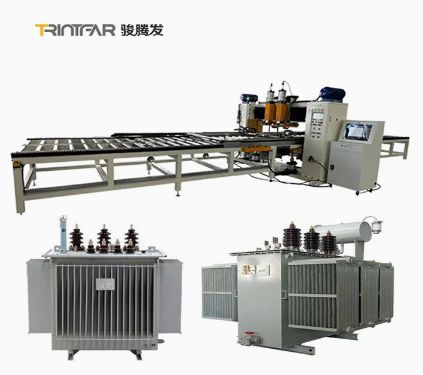

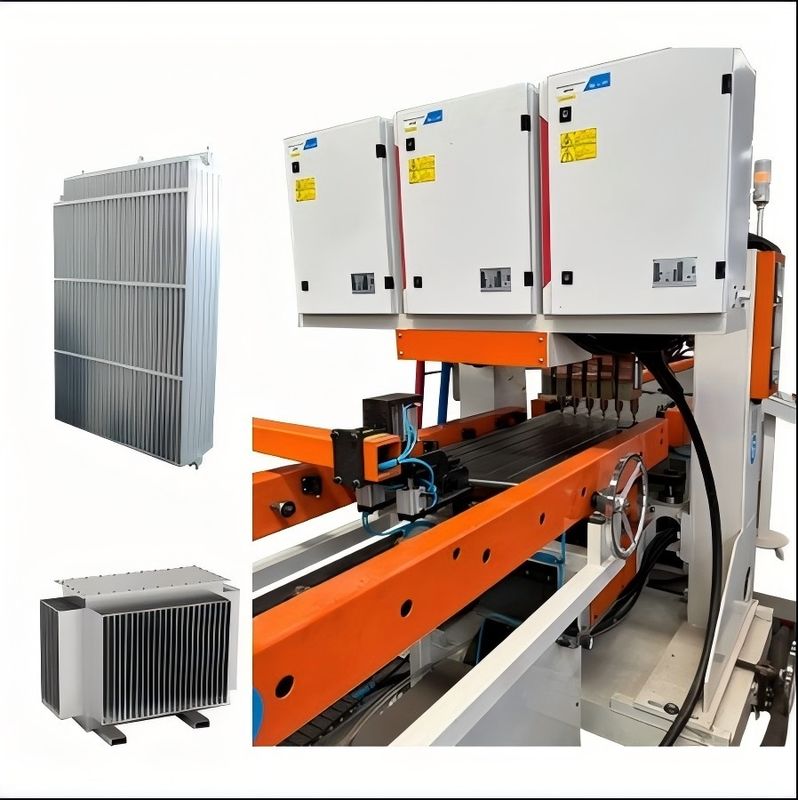

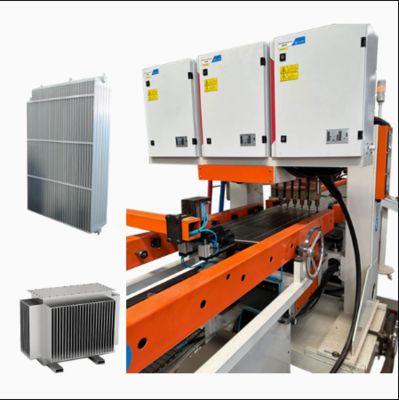

Automatische laslijn voor radiatorproductie

Automatische laslijn voor radiatorproductie
Automatic welding radiator production line
Automatische laslijn voor radiatorproductie Automatische laslijn voor radiatorproductie Automatische laslijn voor radiatorproductie Automatische laslijn voor radiatorproductie Automatische laslijn voor radiatorproductie Automatische laslijn voor radiatorproductie Automatische laslijn voor radiatorproductie

Grote Afbeelding :  Automatische laslijn voor radiatorproductie

Productdetails:
Plaats van herkomst: China
Merknaam: Trintfar
Certificering: CE
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: 10000~80000
Verpakking Details: Houten beugels/houten koffers
Levertijd: 90 ~ 120
Betalingscondities: L/c, d/a, d/p, t/t
Contact

Automatische laslijn voor radiatorproductie

beschrijving
Invoerspanning: 380 ± 10% (driefasige) 50Hz Invoerkracht invoeren: 2x250kva
Secundaire spanning: 11.3V Maximale kortsluitstroom: 50ka
Isolatieweerstand: Invoervermogen naar de rompisolatieweerstand ≥ 2,5 mΩ Werkomgeving: Temperatuur≤40ºC, vocht ≤90%
Cilindermodel: Φ160*80

Workflow

Automatische laslijn voor radiatorproductie 0

Werkstroom: Paneelspantlaadmachine → Waterkanaalringlaad- en persmachine → Draai- en montagemachine 1 → Paneel pre-spot positioneringslasmachine → Paneel portaal multi-spot lasmachine → Convectieplaat pre-spot lasmachine → Convectieplaat portaal multi-spot lasmachine → U-vormige lijn transportband → Lange zijde dubbelkops naadlasmachine → Portaal dubbelkops korte zijde naadlasmachine 1 → Portaal dubbelkops korte zijde naadlasmachine 2 → Twee-zijdige reinigings- en trimmachine → Schaar → Vier-hoekige boogsnijmachine → Draai- en montagemachine 2 → Dubbelkops drieweg automatische lasmachine → Steunhaak automatische lasmachine → Automatische luchtdichtheidsdetectiemachine → Lossende transportband


Hoofdapparatuur



​

Automatische laslijn voor radiatorproductie 1 Paneelspantlaadmachine

Handmatig laden van gestapelde materialen op voedingsplatformwagens met behulp van de giek, met twee materiaalplaatsingsposities aan elke kant.

Spantgrijper grijpt automatisch materialen van beide zijden van de plaatwagen en plaatst ze op de transportlijn.

Centrale klempositioneringsmechanisme lijnt het paneel uit op de transportband.

Servo-aangedreven mechanisme verplaatst de plaat naar de pre-spot lasmachine voor puntlassen aan beide zijden.
Waterkanaalringlaad- en persmachine

De waterwegring maakt gebruik van trilplaatvoeding met een dubbelbaansysteem.

Twee perskoppen aan elke kant persen de waterwegringen aan de voor- en achterkant.

Materiaalinvoer maakt gebruik van aangedreven rollen.		 Automatische laslijn voor radiatorproductie 2
Automatische laslijn voor radiatorproductie 3 Draai- en montagemachine

Snel en nauwkeurig omdraaien.

Hoogwaardige kettingen voor transmissie; 400W reductiemotor als aandrijving.

Tandwielreductiemotor met sensor voor precieze draaipositionering.

Automatische besturing, geen handmatige tussenkomst.

Bestaat uit draailichaam, laadinrichting, elektrische console, besturingssysteem en veiligheidshek. Past zich aan verschillende productdraaibehoeften aan, waardoor een veilige, soepele en efficiënte materiaalinvoer tussen bewerkingen wordt gegarandeerd.
Paneel pre-spot positioneringslasmachine

Het paneel stroomt automatisch naar de lasstoppositie op het transportrek en lassers aan beide zijden beginnen met pre-spot lassen.

Pre-spot lassen vereist voor slechts één rij.

Gebruikt 1 set AC DN75 voeding.		 Automatische laslijn voor radiatorproductie 4
Automatische laslijn voor radiatorproductie 5 Paneel portaal multi-spot lasmachine

3 portaal multi-spot lasmachines voor lassen.

Elke eenheid heeft 18 sets cilinderlasverbindingen.

AC-lasvoeding voor het lassen van één rij soldeerverbindingen tegelijk.

Hoge snelheid servo-koppeling stappenmotor voedt de grijper naar voren om de waterkanaalplaat te leveren.
Convectieplaat pre-spot lasmachine

Convectieplaat handmatig geladen op de online gereedschapsgeleider.

Lassen gebeurt met behulp van een portaal 4-kops pre-spot lasmachine.

Materialen handmatig in de eerste rij van pre-gepointeerde posities geduwd voor het lassen.

Apparatuur verschuift automatisch voor overige laspunten.		 Automatische laslijn voor radiatorproductie 6
Automatische laslijn voor radiatorproductie 7 Convectieplaat portaal multi-spot lasmachine

Vooraf ingesteld pad: Convectieplaat volgt vooraf ingesteld pad in gereedschapsgeleider.

Dubbel Portaal Lassen: 2 portaal multi-spot lassers.

Pneumatische Verbindingen: 16 sets per eenheid.

AC Voeding: AC & enkelzijdig voor rijlassen.

Servo Stappenmotor: Hoge snelheid servo stappenmotor voedt grijper voor waterkanaalplaat.
U-vormige lijn transportband

Gebruik een rollenbaanrek om materialen in U-vormige lay-out te transporteren.

Ruimte-efficiëntie: U-vorm bespaart ruimte, optimaliseert het proces.

Gebruiksgemak: Kleiner werkbereik, handig, vermindert de intensiteit.		 Automatische laslijn voor radiatorproductie 8
Automatische laslijn voor radiatorproductie 9 Lange zijde dubbelkops naadlasmachine

Gelijktijdig Lassen: Las beide lange zijden tegelijk.

Voeding: 300KVA middelfrequentie AC voor stabiel langdurig lassen.
Portaal dubbelkops korte zijde naadlasmachine 2 Set

Gebruik middelfrequentie AC-lasvoeding om zeer stabiel lassen gedurende lange tijd te garanderen.		 Automatische laslijn voor radiatorproductie 10
Automatische laslijn voor radiatorproductie 11 Twee-zijdige reinigings- en trimmachine

Reinig en trim de lange zijde gelaste producten.
Schaar

Snijproces: Voer snijden uit op vereiste materialen.

Snijmateriaal: Witstalen mes.

Snijmethode: Scharen snijden.		 Automatische laslijn voor radiatorproductie 12
Automatische laslijn voor radiatorproductie 13 Vier-hoekige boogsnijmachine

Hoekvorming: Snijd scherpe hoeken om afgeronde randen te vormen.

Snijmateriaal: Wit staal.

Snijmethode: Hydraulisch ponsen.
Dubbelkops drieweg automatische lasmachine

Lasvoeding: Middelfrequentie MD80 voeding.

Materiaalinvoer: Dubbelzijdige kanalen voor docking en draaien.

Transportmethode: Kettingplaat voor materiaaltransport in drie richtingen.

Automatische Voeding: Grijper en laspositionering voor precieze bediening.		 Automatische laslijn voor radiatorproductie 14
Automatische laslijn voor radiatorproductie 15 Steunhaak automatische lasmachine

Lasvoeding: Middelfrequentie MD40 voeding.

Voedingsmethode: Clip-type stapelen voor materiaalinvoer.

Laden: Pneumatische grijper laadt materialen naar laspositie.
Automatische luchtdichtheidsdetectiemachine

Testdruk: 10 bar.

Testmethode: Automatische druktest in watertank.		 Automatische laslijn voor radiatorproductie 16



Overige informatie



​

Productdetails Technische diensten
Stalen paneel radiator productielijn U-vormige retour lay-out diagram Houd u aan klantgerichtheid en bied uw bedrijf uitgebreide pre-sales en after-sales services zoals installatie, inbedrijfstelling, training en onderhoud.
Automatische laslijn voor radiatorproductie 21

Pre-sales service: Voordat het contract wordt ondertekend, biedt het bedrijf klanten verschillende oplossingen voor het productieproces en technische adviesdiensten voor apparatuur.

Installatie en inbedrijfstelling: Volgens het contract zal ons bedrijf de apparatuur veilig naar de door de gebruiker aangewezen installatieplaats transporteren binnen de gespecificeerde tijd en technische service-engineers sturen om deze ter plaatse te installeren. Wanneer de gebruiker de basisinstallatie en inbedrijfstellingsreserveonderdelen heeft, zal de technische service-engineer de machine installeren en debuggen zodat de gebruiker deze kan gebruiken, zodat de installatie- en inbedrijfstellingsomgeving netjes, schoon en ordelijk is.

After-sales training: Het bedrijf biedt gratis technische training (min. 5 dagen) op de locatie van de koper of het trainingscentrum van de verkoper. Belangrijkste onderwerpen zijn:

  • -Gebruik van besturingssoftware
  • -Aan/uit procedures
  • -Paneel- en softwareparameterinstellingen
  • -Basis machine reiniging en onderhoud
  • -Omgaan met veelvoorkomende hardwarefouten
  • -Operationele voorzorgsmaatregelen

Apparatuur onderhoud

  • -Eén jaar garantie na definitieve acceptatie;
  • -Reactietijd klantenservice is binnen 24 uur;
  • -Betaalde reparaties worden verstrekt na de garantieperiode.
Productieresultaten
Automatische laslijn voor radiatorproductie 22

​​

NR. Naam Materiaal Opmerkingen
1 Paneel Koudgewalste staalplaat 1,1 mm dikte
2 Convectieplaat Koudgewalste staalplaat 0,3 mm dikte
3 Interfacetype   4x G 1/2 interne schroefdraadinterface
4 Productlengte   400-3000 mm
5 Productbreedte   300/400/500/600/900mm

Apparatuur configuratielijst



NR. Apparatuur naam Model Hoeveelheid Eenheid
1 Paneelspantlaadmachine HJ-0-0 1 set
2 Waterkanaalringlaad- en persmachine YZJ-0-0 1 set
3 Draai- en montagemachine 1 FZJ-0-0 1 set
4 Paneel pre-spot positioneringslasmachine DN75-2C 1 set
5 Paneel portaal multi-spot lasmachine 10*DN60-36C 3 set
6 Convectieplaat pre-spot lasmachine 2*DN63-4C 1 set
7 Convectieplaat portaal multi-spot lasmachine 4*DN63-16C 3 set
8 U-vormige lijn transportband ZJG-0-0 1 set
9 Lange zijde dubbelkops naadlasmachine 2*FVM300-2C 1 set
10 Portaal dubbelkops korte zijde naadlasmachine 1 2*FVM300-2C 1 set
11 Portaal dubbelkops korte zijde naadlasmachine 2 2*FVM300-2C 1 set
12 Twee-zijdige reinigings- en trimmachine XBJ-0-0 1 set
13 Schaar JCJ-0-0 1 set
14 Vier-hoekige boogsnijmachine QJJ-0-0 1 set
15 Draai- en montagemachine 2 FZJ-0-0 1 set
16 Dubbelkops drieweg automatische lasmachine 2*MD80-2C 1 set
17 Steunhaak automatische lasmachine 2*MD40-4C 1 set
18 Automatische luchtdichtheidsdetectiemachine JCJ-0-0 1 set
19 Lossende transportband SSJ-0-0 1 set



Water-, elektriciteits- en gasconfiguratie

Project Parameters
Totaal stroomverdeling 1600KVA (Het werkelijke totale verbruik is ongeveer 1000KVA)
Gasbron druk 0,6 MPa
Waterbron druk 0,15MPa~0,30MPa
Vereisten voor persluchtbron 1000L/min
Totale waterstroom 1200L/min
Apparatuur bezettingslengte*breedte ca. 60m*10m

​Automatische laslijn voor radiatorproductie 27​​​
