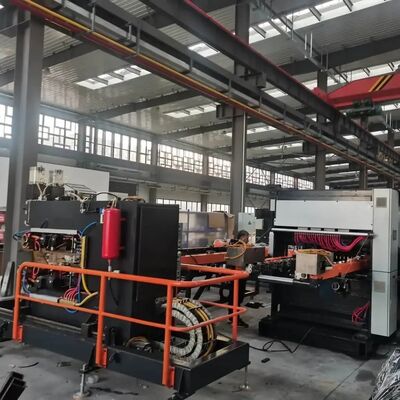

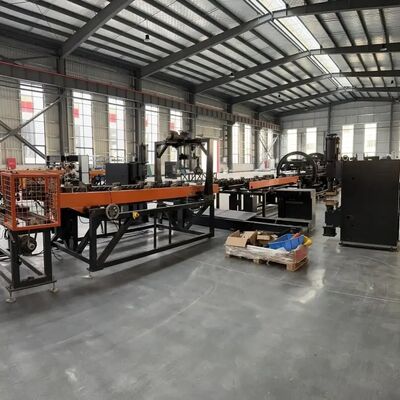

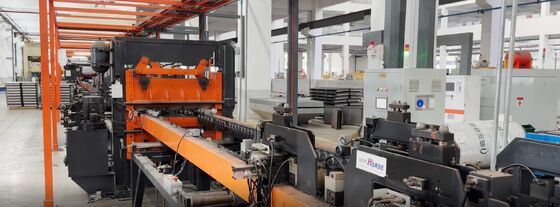

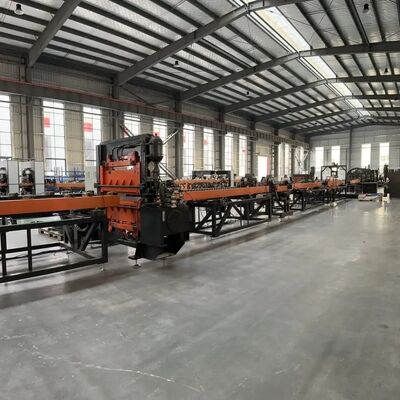

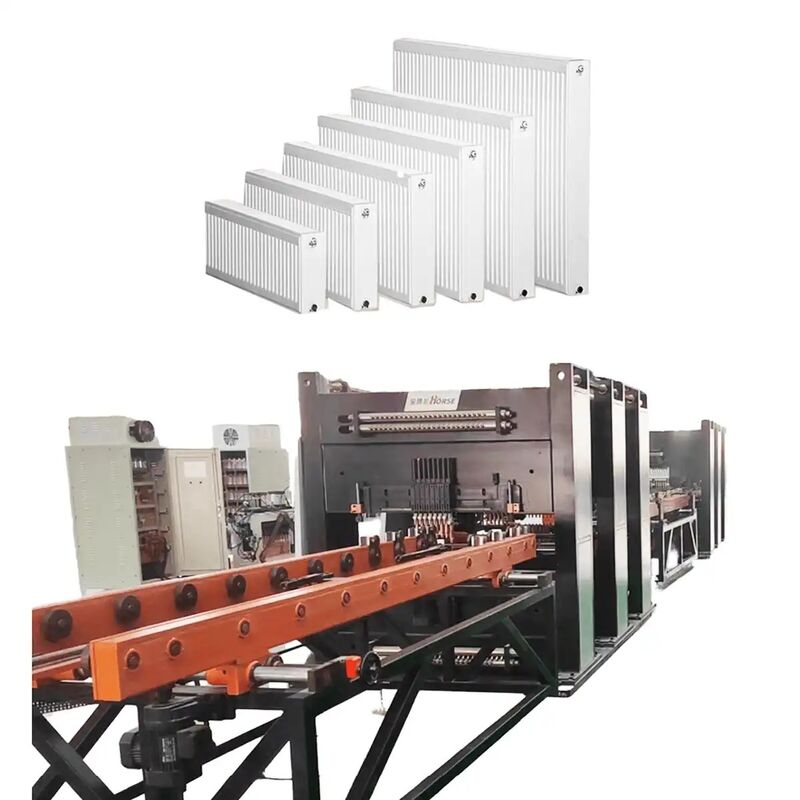

Productielijn voor radiatoren met stalen panelen

Grote Afbeelding : Productielijn voor radiatoren met stalen panelen

Productdetails:

Plaats van herkomst:	China
Merknaam:	TRINTFAR
Certificering:	CE
Modelnummer:	FVM-170KVA

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	USD 10000-50000 set
Verpakking Details:	Houten kist
Levertijd:	Binnen 90 dagen na de laatste betaling
Betalingscondities:	L/C, D/A, D/P, T/T
Levering vermogen:	50 per jaar

Contact

Productielijn voor radiatoren met stalen panelen

beschrijving

Machinecapaciteit::	120m/min	Na garantieservice:	Videotechnische ondersteuning
Automatische rangschikking:	Automatisch	Voorwaarde:	Nieuw
Spanning:	220V/380V	vermogen(w):	220-450 kW
Naam:	Hoog rendement China Steel Plate Radiator Productielijn	Kerncomponenten::	PLC, motor, lager, versnellingsbak, motor, drukvat, tandwiel,

Productbeschrijving

Werkstroom

Werkstroom:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
Hoofdapparatuur

Verpakkingsmachine voor panelen

Handmatig laden van gestapelde materialen op voedingsplatformwagons met behulp van de boomwagon, met aan elke zijde twee materialenplaatsingen.
De trussgripper grijpt automatisch materialen aan beide zijden van de platenwagen en plaatst deze op de transportlijn.
Het mechanisme voor het plaatsen van het paneel met middelste klem richt het paneel op de vervoerband.
Een servo-aangedreven mechanisme verplaatst het bord naar de pre-spot lassen machine voor spotlassen aan beide zijden.

Machines voor het laden en persen van waterkanalen

De waterwegring maakt gebruik van een trillingsplaat met een dubbel spoor.
Twee drukkoppen aan elke zijde drukken op de waterwegringen aan de voor- en achterzijde.
De transmissie van het materiaal wordt aangedreven door een rolvoeding.

met een vermogen van niet meer dan 10 kW

Snel en nauwkeurig omdraaien.
Hoogwaardige ketens voor de transmissie; 400W reductiemotor als aandrijving.
Vermindermotor met sensor voor nauwkeurige draaipositiëring.
Automatische besturing, geen handmatige interventie.
Het bestaat uit een draaibodem, een laadapparaat, een elektrische console, een besturingssysteem en een veiligheidsheining.en efficiënte materiaaloverdracht tussen de activiteiten.

Panel pre-spot positionerings lassen machine

Het paneel stroomt automatisch naar de lasstoppositie op het transportrack en de laswerkers aan beide zijden beginnen met het pre-spot lassen.Gebruikt 1 set van AC DN75 voeding.

Schommelmachine voor het lassen van panelen met meer dan één punt

3 gantry multi-spot lasmachines voor het lassen. Elk apparaat heeft 18 sets van cilinder lassen verbindingen. AC lassen stroombron voor het lassen van een rij van soldeer verbindingen tegelijkertijd.High-speed servo linking stepper voedt de gripper naar voren om het water kanaal plaat te voorzien.

met een vermogen van niet meer dan 50 W

Convectieplaat handmatig geladen op de online gereedschapsgids.Materialen die handmatig in de eerste rij van voorbestemde plaatsen voor het lassen worden geduwdDe apparatuur schakelt automatisch voor de resterende laspunten.

Convectieplaat gantry multi-spot lasmachine

Vooraf ingesteld pad:Convectieplaat volgt een vooraf ingesteld pad naar de gereedschapsgids.
De in punt 3.4.1 bedoelde parameters zijn van toepassing op:2 multi-spot-sweismachines op de poort.
Pneumatische verbindingen:16 sets per eenheid.
AC-voeding:AC & eenzijdig voor rijlassen.
Servo-stapper:Servo-stapper met hoge snelheid voedt gripper voor waterkanaalplaat.

met een vermogen van meer dan 50 W

Gebruik een roltransportrek om materialen in een U-vormige lay-out over te brengen.
Ruimte-efficiëntie: U-vorm bespaart ruimte, optimaliseert het proces.
Gemakkelijk te bedienen:Kleiner werkersbereik, handig, vermindert de intensiteit.

Lasmachine met lange zijkant met dubbele naad

Gelijktijdig lassen:Las beide lange zijden tegelijk.
Stroomvoorziening:300 KVA middenfrequente wisselstroom voor stabiel langdurig lassen.

2 Set

Gebruik een AC-sweiskrachtbron met een gemiddelde frequentie om een zeer lange tijd stabiel lassen te garanderen.

met een vermogen van niet meer dan 50 kW

Reinig en trim de langzijdig gelaste producten.

scheren

Snijproces:Snij aan de benodigde materialen.
Materiaal van het snijmachine:Witte stalen lemmet.
Snijmethode:Scheren snijden.

met een vermogen van niet meer dan 10 kW

Hoekvorming:Snij scherpe hoeken om afgeronde randen te vormen.
Materiaal van het snijmachine:Wit staal.
Snijmethode:Hydraulisch stoten.

Automatische lasmachine met twee koppen en drie richtingen

Verwarmingsvermogen:Midden frequentie MD80 stroombron.
Materialenstroom:Dubbelzijdige kanalen voor aanmeren en draaien.Vervoermethode:Ketenplaat voor het driewegtransport van materialen.Automatische voeding:Gripper en laspositie voor nauwkeurige werking.

Automatische lasmachine voor steunhaken

Verwarmingsvermogen:Middelfrequente MD40 voedingsbron.
Voedingsmethode:Clip-type stapelen voor materiaalvoeding.
Laadtijd:Pneumatische grijper laadt materialen naar de laspositie.

Automatische drukdichtheidsdetector

Testdruk:10 bar.
Testmethode:Automatische druktoets in de watertank.

Overige informatie

Productgegevens

Technische diensten

Productielijn voor radiatoren met stalen panelen in de vorm van een U

Houd u aan klantgerichtheid en verzorgt uw bedrijf met uitgebreide pre- en naverkoopdiensten zoals installatie, inbedrijfstelling, opleiding en onderhoud.

Voorverkoopservice:Voor de ondertekening van het contract levert het bedrijf klanten verschillende productieprocesoplossingen en technische adviesdiensten voor apparatuur.

Productieresultaten

Installatie en ingebruikname:Overeenkomstig het contract zal ons bedrijf de apparatuur veilig vervoeren naar de door de gebruiker aangewezen installatieplaats binnen de gestelde tijd.en stuur technische service ingenieurs om het ter plaatse te installeren. Wanneer de gebruiker de basisinstallatie en inbedrijfstelling van de reserveonderdelen heeft, zal de technische dienst ingenieur de machine installeren en debuggen voor de gebruiker te gebruiken,ervoor te zorgen dat de installatie- en inbedrijfstellingsomgeving netjes is, schoon en ordelijk.

Opleiding na verkoop:Het bedrijf biedt gratis technische training (min. 5 dagen) aan op de locatie van de koper of het opleidingscentrum van de verkoper.
- Beheersing van het gebruik van de software - Aan- en uitschakelingsprocedures
-Instellingen van de parameters van het paneel en de software
- basisreiniging en onderhoud van machines
-Handelen met veelvoorkomende hardwarefouten
- Voorzorgsmaatregelen
Onderhoud van apparatuur
-Een jaar garantie na definitieve acceptatie;
- De klantenservice reageert binnen 24 uur.
- Na de garantieperiode worden betaalde reparaties verricht.

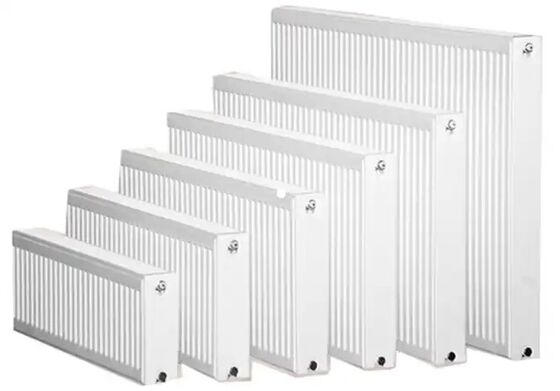

- Nee.	Naam	Materiaal	Notities
1	Panel	koudgewalste staalplaten	1.1 mm dikte
2	Convectieplaat	koudgewalste staalplaten	0.3 mm dik
3	Interface type		4x G 1/2 interne draadinterface
4	Productlengte		400-3000 mm
5	Productbreedte		300/400/500/600/900 mm

Lijst met apparatuurconfiguratie

- Nee.	Naam van de uitrusting	Model	Hoeveelheid	Eenheid
1	Verpakkingsmachine voor panelen	HJ-0-0	1	verzamelen
2	Machines voor het laden en persen van waterkanalen	YZJ-0-0	1	verzamelen
3	Draai- en montage-machine 1	FZJ-0-0	1	verzamelen
4	Panel pre-spot positionerings lassen machine	DN75-2C	1	verzamelen
5	Schommelmachine voor het lassen van panelen met meer dan één punt	10*DN60-36C	3	verzamelen
6	met een vermogen van niet meer dan 50 W	2*DN63-4C	1	verzamelen
7	Convectieplaat gantry multi-spot lasmachine	4*DN63-16C	3	verzamelen
8	met een vermogen van meer dan 50 W	ZJG-0-0	1	verzamelen
9	Lasmachine met lange zijkant met dubbele naad	2*FVM300-2C	1	verzamelen
10	Schuifmachine met dubbele scharnier met korte zijkant 1	2*FVM300-2C	1	verzamelen
11	Schuifmachine 2 met dubbele schuifkop	2*FVM300-2C	1	verzamelen
12	met een vermogen van niet meer dan 50 kW	XBJ-0-0	1	verzamelen
13	scheren	JCJ-0-0	1	verzamelen
14	met een vermogen van niet meer dan 10 kW	QJJ-0-0	1	verzamelen
15	Draai- en montage-machine 2	FZJ-0-0	1	verzamelen
16	Automatische lasmachine met twee koppen en drie richtingen	2*MD80-2C	1	verzamelen
17	Automatische lasmachine voor steunhaken	2*MD40-4C	1	verzamelen
18	Automatische drukdichtheidsdetector	JCJ-0-0	1	verzamelen
19	Vervoerder voor het lossen	SSJ-0-0	1	verzamelen

Water-, elektriciteits- en gasconfiguratie

Project	Parameters
Totaal vermogen	1600 KVA (het daadwerkelijke totale verbruikte vermogen is ongeveer 1000 KVA)
Gasbrondruk	0.6MPa
Druk van de waterbron	0.15MPa~0.30MPa
Verplichtingen inzake persluchtbronnen	1000 l/min
Totale waterstroom	1200 l/min
De lengte*breedte van de gebruikte apparatuur ca.	60 m*10 m
