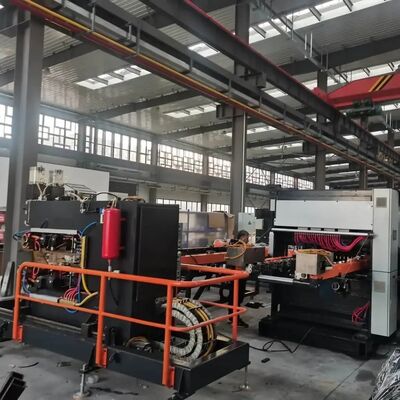

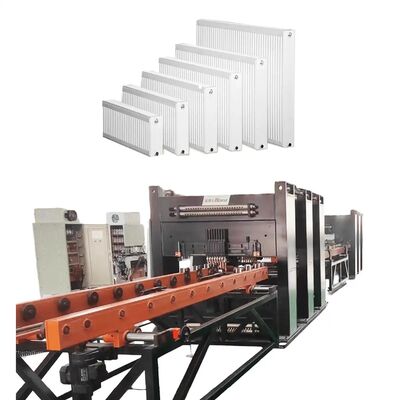

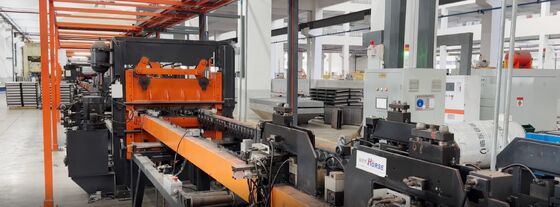

Volledig geautomatiseerde productielijn voor stalen paneelradiatoren

Grote Afbeelding : Volledig geautomatiseerde productielijn voor stalen paneelradiatoren

Productdetails:

Plaats van herkomst:	China
Merknaam:	TRINTFAR
Certificering:	CE
Modelnummer:	FVM-170KVA

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	USD 10000-50000 set
Verpakking Details:	Houten kist
Levertijd:	Binnen 90 dagen na de laatste betaling
Betalingscondities:	L/C, D/A, D/P, T/T
Levering vermogen:	50 per jaar

Contact

Volledig geautomatiseerde productielijn voor stalen paneelradiatoren

beschrijving

Machinecapaciteit::	120m/min	Na garantieservice:	Videotechnische ondersteuning
Automatische rangschikking:	Automatisch	Voorwaarde:	Nieuw
Spanning:	220V/380V	vermogen(w):	220-450 kW
Naam:	Hoog rendement China Steel Plate Radiator Productielijn	Kerncomponenten::	PLC, motor, lager, versnellingsbak, motor, drukvat, tandwiel,

Productbeschrijving

Workflow

Werkstroom:Paneelspantlaadmachine → Waterkanaalringlaad- en persmachine → Draai- en montagemachine 1 → Paneel pre-spot positioneringslasmachine → Paneel portaal multi-spot lasmachine → Convectieplaat pre-spot lasmachine → Convectieplaat portaal multi-spot lasmachine → U-vormige lijn transportband → Lange zijde dubbelkops naadlasmachine → Portaal dubbelkops korte zijde naadlasmachine 1 → Portaal dubbelkops korte zijde naadlasmachine 2 → Twee-zijdige reinigings- en trimmachine → Schaar → Vierhoekige boogsnijmachine → Draai- en montagemachine 2 → Dubbelkops drieweg automatische lasmachine → Steunhaak automatische lasmachine → Automatische luchtdichtheidsdetectiemachine → Lossende transportband
Belangrijkste apparatuur

Paneelspantlaadmachine

Handmatig laden van gestapelde materialen op voedingsplatformwagens met behulp van de giek, met twee materiaalplaatsingsposities aan elke kant.
Spantgrijper grijpt automatisch materialen van beide zijden van de plaatwagen en plaatst ze op de transportlijn.
Centrale klempositioneringsmechanisme lijnt het paneel uit op de transportband.
Servo-aangedreven mechanisme verplaatst de plaat naar de pre-spot lasmachine voor puntlassen aan beide zijden.

Waterkanaalringlaad- en persmachine

De waterwegring gebruikt trilplaatvoeding met een dubbelbaansysteem.
Twee perskoppen aan elke kant persen de waterwegringen aan de voor- en achterkant.
Materiaalinvoer maakt gebruik van aangedreven rollenvoeding.

Draai- en montagemachine

Snel en nauwkeurig omdraaien.
Hoogwaardige kettingen voor transmissie; 400W reductiemotor als aandrijving.
Tandwielreductiemotor met sensor voor nauwkeurige draaipositionering.
Automatische besturing, geen handmatige tussenkomst.
Bestaat uit draailichaam, laadinrichting, elektrische console, besturingssysteem en veiligheidshek. Past zich aan verschillende productdraaibehoeften aan en zorgt voor een veilige, soepele en efficiënte materiaaloverslag tussen bewerkingen.

Paneel pre-spot positioneringslasmachine

Het paneel stroomt automatisch naar de lasstoppositie op het transportbandrek en lassers aan beide zijden beginnen met pre-spot lassen. Pre-spot lassen vereist voor slechts één rij. Gebruikt 1 set AC DN75 voeding.

Paneel portaal multi-spot lasmachine

3 portaal multi-spot lasmachines voor lassen. Elke eenheid heeft 18 sets cilinderlasverbindingen. AC-lasvoeding voor het lassen van één rij soldeerverbindingen tegelijk. Hoge snelheid servo-koppeling stappenmotor voedt de grijper naar voren om de waterkanaalplaat te leveren.

Convectieplaat pre-spot lasmachine

Convectieplaat handmatig geladen op de online gereedschapsgeleider. Lassen gebeurt met behulp van een portaal 4-kops pre-spot lasmachine. Materialen handmatig in de eerste rij van pre-gepointeerde posities geduwd voor lassen. Apparatuur verschuift automatisch voor resterende laspunten.

Convectieplaat portaal multi-spot lasmachine

Vooraf ingesteld pad: Convectieplaat volgt vooraf ingesteld pad in gereedschapsgeleider.
Dubbel Portaal Lassen: 2 portaal multi-spot lassers.
Pneumatische Verbindingen: 16 sets per eenheid.
AC Voeding: AC & enkelzijdig voor rijlassen.
Servo Stappenmotor: Hoge snelheid servo stappenmotor voedt grijper voor waterkanaalplaat.

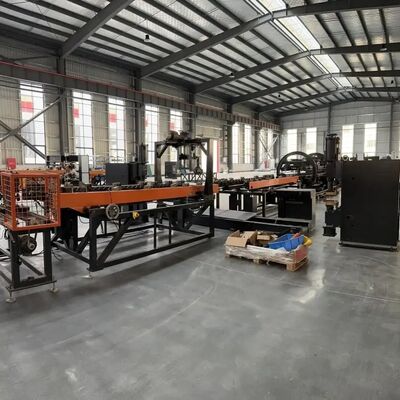

U-vormige lijn transportband

Gebruik rollenbaanrek om materialen in U-vormige lay-out te transporteren.
Ruimte-efficiëntie: U-vorm bespaart ruimte, optimaliseert het proces.
Gebruiksgemak: Kleiner werkbereik, handig, vermindert de intensiteit.

Lange zijde dubbelkops naadlasmachine

Gelijktijdig Lassen: Las beide lange zijden tegelijk.
Voeding: 300KVA middelfrequentie AC voor stabiel langdurig lassen.

Portaal dubbelkops korte zijde naadlasmachine 2 Set

Gebruik middelfrequentie AC-lasvoeding om zeer stabiel lassen voor lange tijd te garanderen.

Twee-zijdige reinigings- en trimmachine

Reinig en trim de aan de lange zijde gelaste producten.

Schaar

Snijproces: Voer snijden uit op vereiste materialen.
Snijder Materiaal: Wit stalen mes.
Snijmethode: Scharen snijden.

Vierhoekige boogsnijmachine

Hoekvorming: Snijd scherpe hoeken om afgeronde randen te vormen.
Snijder Materiaal: Wit staal.
Snijmethode: Hydraulisch ponsen.

Dubbelkops drieweg automatische lasmachine

Lasvermogen: Middelfrequentie MD80 voeding.
Materiaalinvoer: Dubbelzijdige kanalen voor docking en draaien. Transportmethode: Kettingplaat voor materiaaltransport in drie richtingen. Automatische Voeding: Grijper en laspositionering voor nauwkeurige bediening.

Steunhaak automatische lasmachine

Lasvermogen: Middelfrequentie MD40 voeding.
Voedingsmethode: Clip-type stapelen voor materiaaltoevoer.
Laden: Pneumatische grijper laadt materialen naar laspositie.

Automatische luchtdichtheidsdetectiemachine

Testdruk: 10 bar.
Testmethode: Automatische druktest in watertank.

Overige informatie

Productdetails

Technische diensten

Stalen paneel radiator productielijn U-vormige retour lay-out diagram

Houd u aan klantgerichtheid en bied uw bedrijf uitgebreide pre-sales en after-sales services, zoals installatie, inbedrijfstelling, training en onderhoud.

Pre-sales service: Vóór het ondertekenen van het contract biedt het bedrijf klanten verschillende oplossingen voor het productieproces en technische adviesdiensten voor apparatuur.

Productieresultaten

Installatie en inbedrijfstelling: Volgens het contract zal ons bedrijf de apparatuur veilig naar de door de gebruiker aangewezen installatielocatie transporteren binnen de gespecificeerde tijd en technische service-ingenieurs sturen om deze ter plaatse te installeren. Wanneer de gebruiker de basisinstallatie en inbedrijfstellingsreserveonderdelen heeft, zal de technische service-ingenieur de machine installeren en debuggen zodat de gebruiker deze kan gebruiken, zodat de installatie- en inbedrijfstellingsomgeving netjes, schoon en ordelijk is.

After-sales training: Het bedrijf biedt gratis technische training (min. 5 dagen) op de locatie van de koper of het trainingscentrum van de verkoper. Belangrijkste onderwerpen zijn:
-Gebruik van besturingssoftware -Aan/uit procedures
-Paneel- en softwareparameterinstellingen
-Basis machine reiniging en onderhoud
-Omgaan met veelvoorkomende hardwarefouten
-Operationele voorzorgsmaatregelen
Apparatuur onderhoud
-Eén jaar garantie na definitieve acceptatie;
-Reactietijd klantenservice is binnen 24 uur;
-Betaalde reparaties worden geleverd na de garantieperiode.

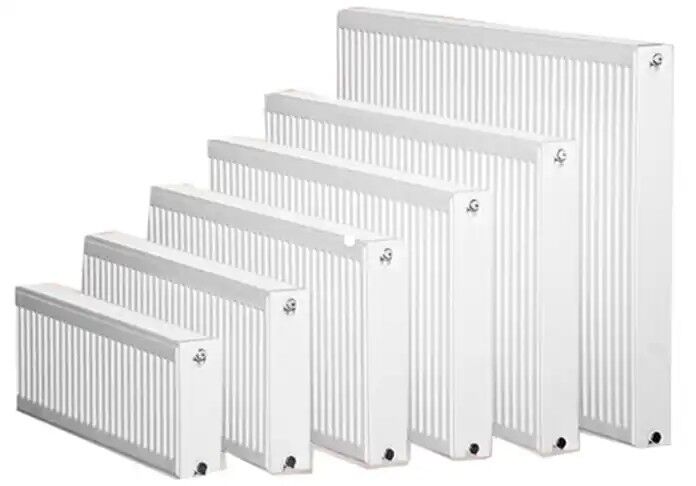

NEE	Naam	Materiaal	Opmerkingen
1	Paneel	Koudgewalste staalplaat	1,1 mm dikte
2	Convectieplaat	Koudgewalste staalplaat	0,3 mm dikte
3	Interfacetype		4x G 1/2 binnendraadinterface
4	Productlengte		400-3000 mm
5	Productbreedte		300/400/500/600/900mm

Apparatuur configuratielijst

NEE	Apparatuur naam	Model	Hoeveelheid	Eenheid
1	Paneelspantlaadmachine	HJ-0-0	1	set
2	Waterkanaalringlaad- en persmachine	YZJ-0-0	1	set
3	Draai- en montagemachine 1	FZJ-0-0	1	set
4	Paneel pre-spot positioneringslasmachine	DN75-2C	1	set
5	Paneel portaal multi-spot lasmachine	10*DN60-36C	3	set
6	Convectieplaat pre-spot lasmachine	2*DN63-4C	1	set
7	Convectieplaat portaal multi-spot lasmachine	4*DN63-16C	3	set
8	U-vormige lijn transportband	ZJG-0-0	1	set
9	Lange zijde dubbelkops naadlasmachine	2*FVM300-2C	1	set
10	Portaal dubbelkops korte zijde naadlasmachine 1	2*FVM300-2C	1	set
11	Portaal dubbelkops korte zijde naadlasmachine 2	2*FVM300-2C	1	set
12	Twee-zijdige reinigings- en trimmachine	XBJ-0-0	1	set
13	Schaar	JCJ-0-0	1	set
14	Vierhoekige boogsnijmachine	QJJ-0-0	1	set
15	Draai- en montagemachine 2	FZJ-0-0	1	set
16	Dubbelkops drieweg automatische lasmachine	2*MD80-2C	1	set
17	Steunhaak automatische lasmachine	2*MD40-4C	1	set
18	Automatische luchtdichtheidsdetectiemachine	JCJ-0-0	1	set
19	Lossende transportband	SSJ-0-0	1	set

Water-, elektriciteits- en gasconfiguratie

Project	Parameters
Totaal stroomverdeling	1600KVA (Het werkelijke totale verbruik is ongeveer 1000KVA)
Gasbron druk	0,6 MPa
Waterbron druk	0,15 MPa~0,30 MPa
Vereisten voor persluchtbron	1000L/min
Totaal waterdebiet	1200L/min
Apparatuur bezettingslengte*breedte ca.	60m*10m
