Productielijn voor het vervaardigen van radiatoren met platte panelen

Grote Afbeelding : Productielijn voor het vervaardigen van radiatoren met platte panelen

Productdetails:

Plaats van herkomst:	China
Merknaam:	TRINTFAR
Certificering:	CE
Modelnummer:	FVM-170KVA

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	USD 10000-50000 set
Verpakking Details:	Houten kist
Levertijd:	Binnen 90 dagen na de laatste betaling
Betalingscondities:	L/C, D/A, D/P, T/T
Levering vermogen:	50 per jaar

Contact

Productielijn voor het vervaardigen van radiatoren met platte panelen

beschrijving

Machinecapaciteit::	120m/min	Na garantieservice:	Videotechnische ondersteuning
Automatische rangschikking:	Automatisch	Voorwaarde:	Nieuw
Spanning:	220V/380V	vermogen(w):	220-450 kW
Naam:	Hoog rendement China Steel Plate Radiator Productielijn	Kerncomponenten::	PLC, motor, lager, versnellingsbak, motor, drukvat, tandwiel,

Werkstroom

Werkstroom:Afspelen→rolvormen→hydraulische pers→omdraaien → meervoudig puntlassen→ zijnaaslassen → hoofdlassen → zijscheren → hoofdsnijden → eindproduct → automatische panelen stapelmachine

Hoofdapparatuur

Rolformingsstation
Rolingssnelheid: 6-14 m/min.
Aanpasbare druk Eindpunch: 315 ton hydraulische pers
Roterende encoder en servo-aandrijving voor lengte/grootte nauwkeurigheid van vinnen
Het evenwichtmechanisme zorgt voor vlakheid van het enkele stuk
Niet-gewalst materiaal dat via een laadwagen op een 5-tons losstapel wordt geplaatst en in vellen wordt gewalst
Facultatief buffergat per verzoek van de klant

Omdraai- en aansluitstation
Vervoer snelheid: 5-15 m/min.
180° omdraaien van de radiatorvinnen
Flip-apparaat: draaiend rek, flip-rack, transmissiesysteem, flip-apparaat, duw-apparaat, enz.
Eerste plaat bereikt vooraf ingestelde positie → omgedraaid naar tegenovergestelde transportrack
Tweede plaat bereikt vooraf ingestelde positie → duwapparaat beweegt het op de eerste plaat, het voltooien van de verbinding

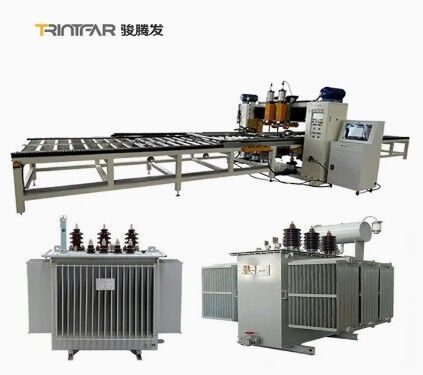

Voorspotsweisstations met twee koppen
Twee sets spotsweisdruktoestellen
Vermogen: 60 KVA
Na het omdraaien en monteren, pre-spot lasmachine uitlijnt & fixes werkstukken voor multi-spot las

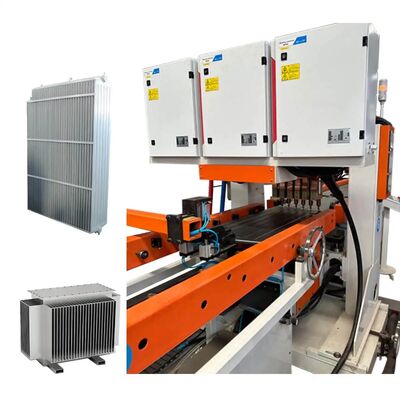

Slagstation met meervoudig punt op de scharnier
12 sets spotsweisdruktoestellen
Dubbelkop lassenkop, 6 punten per rij
AC-voeding: 12 sets
Vermogen: 12 * 50 KVA Dubbele rijen lassen voor een betere efficiëntie

Doppelzijdig naadlassenstation
met een vermogen van niet meer dan 50 W
4 sets drukkoppen voor het naad lassen
2 sets wisselfrequente lasstroomvoorzieningen
Vermogen: 2 * 160 KVA
Maximale druk: 12.000 N
Mechanisme voor differentiële transmissie
Naadlassen snelheid: 0-2,8 m/min

Stations voor het slijpen en het gelijkstellen van rollen
Bestaat uit een machinebox, een aandrijfinrichting, een scheerapparaat, een randvermalingsmechanisme, een niveaumaat, een elektronisch besturingssysteem, een pneumatisch systeem, enz.
Rolscheerplaat snijdt aan beide zijden; snijplaat gemaakt van legeringswerktuigstaal (schokbestendig, slijtvast, lange levensduur)
Rolingssnelheid: 2-6 m/min.
aandrijfkracht: 4 kW

Eindpunctstation
Samengesteld uit een basis, een hefmechanisme, een perforatieraam, een perforatiematerieel, een perforatiesilinder, een liftcilinder en een hydraulisch station
Gebruikt voor het snijden van losse uiteinden om de uitlijning en consistentie van de randen te waarborgen
Punch die met geslepen rand om punchkracht te verminderen
Druk van de punchmachine: 160 T

Eind argonbooglassenstation
2 sets apparatuur, symmetrisch geplaatst
1 set voor het lassen van het voorste uiteinde, 1 set voor het lassen van het achterste uiteinde van het werkstuk
4 sets Panasonic argonbooglassen stroomvoorziening
Stroombereik: 5-315 A
Sluitingssnelheid: 300-600 mm/min

Paletiseringsstation
Voor de verpakking van producten van de categorieën A, B, C, D, E, F, G, H, H, H, H, H, H, H, H en H
Paletsafstand: 45 mm
Aansluitingswijze: cilinderklemmateriaal, grijper 90° draaien om op het rek te plaatsen
Werkwijze van het materiaalkarretje: Servo-stapbeweging, verplaatst naar de volgende positie na het plaatsen van 1 stuk, handmatige vervanging van het karretje wanneer het rek vol is

met een diameter van niet meer dan 600 mm

De Header Punch Machine indexeert automatisch om tot 40 sloepparen op een buis te maken (max 40 panelen).Interne steun voorkomt vervorming tijdens het punchsen- Cyclustijd per slag: ~6 seconden.

Montage-inrichting
De Horizontale Montage Fixture helpt bij het monteren van radiatorpanelen aan koppijpen.Eén uiteinde wordt handmatig ingesteld voor de lengte, terwijl aan het andere uiteinde een hydraulische pers wordt gebruikt voor het vasthouden en plaatsen van de schroeven.

Flankenlassen
Met de aangedreven aanpassingen voor de lengte van het paneel en de diepte van de montage, is het mogelijk om de flenzen op de middenlijn van de radiator precies uit te richten.Het maakt een snelle herconfiguratie mogelijk voor productieveranderingenDe positie van de servomotor zorgt voor een nauwkeurige montage.

Omdraai tafel voor het samenstellen van het lassen
De aangedreven rotatiebevestiging is ontworpen om de radiatorelementen voor de radiatorassemblage te draaien, nadat de koppijp aan de ene kant is gelast, en vervolgens de radiator om te draaien om aan de andere kant te lassen.

Overige informatie

Productgegevens

Technische diensten

Trintfar Horse Transformer Radiator Fin Production Line voldoet aan internationale normen en biedt een meer economische en concurrerende prijs.

Volledig automatische transformator Radiator Fin Productie LijnLayout Diagram

Productieresultaten

Houd u aan klantgerichtheid en verzorgt uw bedrijf met uitgebreide pre- en naverkoopdiensten zoals installatie, inbedrijfstelling, opleiding en onderhoud.

Voorverkoopservice:Voor de ondertekening van het contract levert het bedrijf klanten verschillende productieprocesoplossingen en technische adviesdiensten voor apparatuur.

Installatie en ingebruikname:Overeenkomstig het contract zal ons bedrijf de apparatuur veilig vervoeren naar de door de gebruiker aangewezen installatieplaats binnen de gestelde tijd.en stuur technische service ingenieurs om het ter plaatse te installeren. Wanneer de gebruiker de basisinstallatie en inbedrijfstelling van de reserveonderdelen heeft, zal de technische dienst ingenieur de machine installeren en debuggen voor de gebruiker te gebruiken,ervoor te zorgen dat de installatie- en inbedrijfstellingsomgeving netjes is, schoon en ordelijk.

Opleiding na verkoop: Het bedrijf biedt gratis technische opleiding (min. 5 dagen) aan op de locatie van de koper of het opleidingscentrum van de verkoper.

- Beheer van het gebruik van software
- In- en uitschakelprocedures
-Instellingen van de parameters van het paneel en de software
- basisreiniging en onderhoud van machines
-Handelen met veelvoorkomende hardwarefouten
- Voorzorgsmaatregelen

Onderhoud van apparatuur

-Een jaar garantie na definitieve acceptatie;
- De klantenservice reageert binnen 24 uur.
- Na de garantieperiode worden betaalde reparaties verricht.

- Nee, niet echt.	Naam	Model	Qty	Eenheid
1	Automatische ontwikkelmachine	FJJ-0-0	1	Gezet
2	met een vermogen van niet meer dan 10 kW	CXJ-0-0	1	Gezet
3	met een vermogen van niet meer dan 10 kW	FZJ-0-0	1	Gezet
4	met een vermogen van meer dan 50 W	DN60-2C	1	Eenheid
5	met een diameter van niet meer dan 10 mm	LM-12C	1	Eenheid
6	met een vermogen van niet meer dan 10 kW	2*FVM160-2C	1	Eenheid
7	rollen- en nivelmachines	JPJ-0-0	1	Eenheid
8	Eindpunstmachine	CQJ-0-0	1	Eenheid
9	Eindargonbooglasmachine	YHH-4C	2	Eenheid
10	Machines voor het stapelen van eindproducten	MDJ-0-0	1	Eenheid
11	met een vermogen van niet meer dan 10 kW	SSJ-0-0	10	Eenheid

Stelselsysteem Lijst

Pneumatische apparatuur	Airtac
Controle	Mitsubishi of Siemens
Servosystemen	- Ja, ja.
Lineaire lagers en actuatoren	THK
Hydraulische	Yuci
Elektrische apparatuur	Siemens
