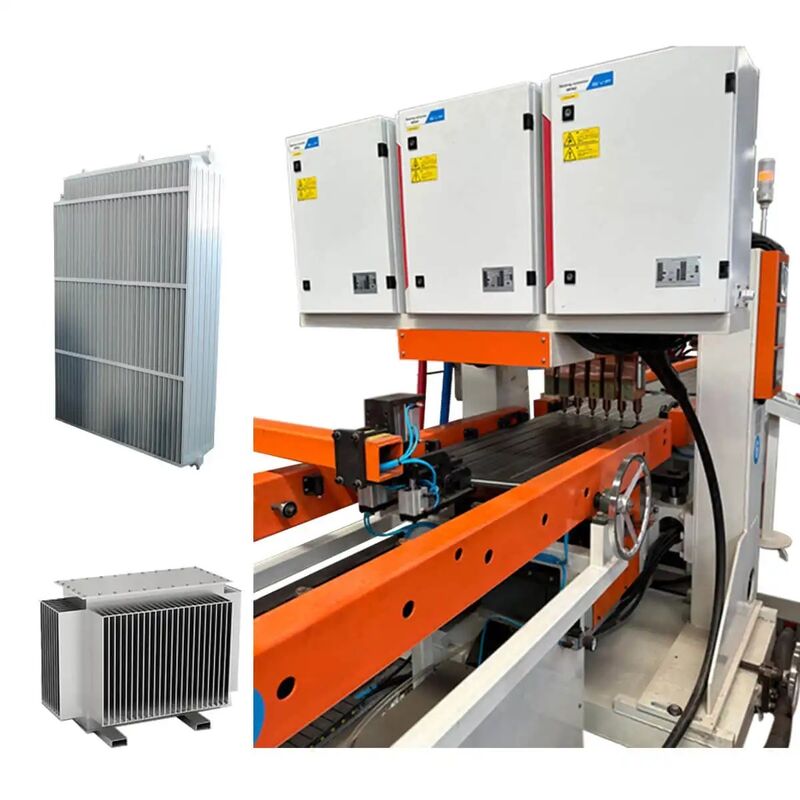

Bestverkopende productielijn voor radiatoren van vermogenstransformatoren

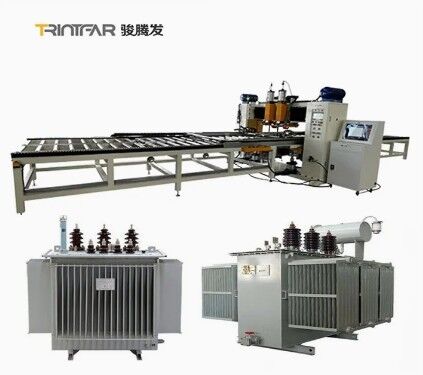

Grote Afbeelding : Bestverkopende productielijn voor radiatoren van vermogenstransformatoren

Productdetails:

Plaats van herkomst:	China
Merknaam:	TRINTFAR
Certificering:	CE
Modelnummer:	FVM-170KVA

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	USD 10000-50000 set
Verpakking Details:	Houten kist
Levertijd:	Binnen 90 dagen na de laatste betaling
Betalingscondities:	L/C, D/A, D/P, T/T
Levering vermogen:	50 per jaar

Contact

Bestverkopende productielijn voor radiatoren van vermogenstransformatoren

beschrijving

Machinecapaciteit::	120m/min	Na garantieservice:	Videotechnische ondersteuning
Automatische rangschikking:	Automatisch	Voorwaarde:	Nieuw
Spanning:	220V/380V	vermogen(w):	220-450 kW
Naam:	Hoog rendement China Steel Plate Radiator Productielijn	Kerncomponenten::	PLC, motor, lager, versnellingsbak, motor, drukvat, tandwiel,

Workflow

Werkstroom:Ontrollen→rolvormen→ hydraulische pers→ omdraaien → meerdere puntlassen→ zijnaadlassen → koplassen → zijsnijden → kop snijden → eindproduct → automatische paneelstapelmachine

Belangrijkste apparatuur

Rolvormstation
Rolsnelheid: 6-14 m/min
Instelbare druk Eindpons: 315-tons hydraulische pers
Draaiende encoder & servoaandrijving voor lengte/maatnauwkeurigheid van vinnen
Nivelleringsmechanisme zorgt voor vlakheid van één stuk
Afgerold materiaal geplaatst op 5-tons losrek via laadwagen & gerold in platen
Optionele bufferput op verzoek van de klant

Draai- en voegstation
Transportband snelheid: 5-15 m/min
180° omdraaien van radiatorvinnen
Draaiinrichting: roterend rek, draairek, transmissiesysteem, draaiinrichting, duwinrichting, etc.
Eerste plaat bereikt vooraf ingestelde positie → omgedraaid naar tegenoverliggend transportrek
Tweede plaat bereikt vooraf ingestelde positie → duwinrichting beweegt deze op de eerste plaat, voltooiing van het voegen

Dubbelkops pre-puntlasstation
Twee sets puntlasdrukinrichtingen
Vermogen: 60 KVA
Na het omdraaien & assembleren, pre-puntlasmachine lijnt werkstukken uit & fixeert ze voor multi-puntlassen

Portaal multi-puntlasstation
12 sets puntlasdrukinrichtingen
Dubbelkops lasmachine, 6 punten/rij
AC-voedingen: 12 sets
Vermogen: 12 * 50 KVA Dubbele rij lassen voor verbeterde efficiëntie

Dubbelzijdige naadlasstation
2 sets naadlasmachines, symmetrisch gerangschikt
4 sets naadlasdrukkop
2 sets variabele frequentie lasvoedingen
Vermogen: 2 * 160 KVA
Max. druk: 12.000 N
Differentieel transmissiemechanisme
Naadlassnelheid: 0-2,8 m/min

Rol snij- en nivelleerstation
Bestaat uit machinekast, aandrijfmechanisme, snijinrichting, randvergruizingsmechanisme, nivelleermechanisme, elektronisch besturingssysteem, pneumatisch systeem, etc.
Rolsnijdiameter snijdt beide zijden; snijschijf gemaakt van gelegeerd gereedschapsstaal (slagvast, slijtvast, lange levensduur)
Rolsnijsnelheid: 2-6 m/min
Aandrijfvermogen: 4 kW

Eindponsstation
Bestaat uit basis, hefmechanisme, ponsframe, ponsmatrijs, pons cilinder, hefcilinder en hydraulisch station
Gebruikt voor het afschuiven van losse uiteinden om uitlijning en consistentie van de rand te garanderen
Ponsmatrijs met afgeschuinde rand om de ponskracht te verminderen
Ponsmachine druk: 160 T

Eind argonbooglasstation
2 sets apparatuur, symmetrisch gerangschikt
1 set voor het lassen van de voorkant, 1 set voor het lassen van de achterkant van het werkstuk
4 sets Panasonic argonbooglasvoedingen
Stroombereik: 5-315 A
Lassnelheid: 300-600 mm/min

Palletiseerstation
Opslaghoeveelheid per palletiseerrek: 40 stuks
Palletafstand: 45 mm
Grijpmethode: Cilinder klemt materiaal vast, grijper draait 90° om op rek te plaatsen
Materiaalwagen werkmethode: Servo stapbeweging, beweegt naar volgende positie na het plaatsen van 1 stuk, handmatige wagenvervanging wanneer rek vol is

Kopbuispons machine

De kopbuispons machine indexeert automatisch om maximaal 40 sleufparen op een buis te creëren (max. 40 panelen). De buis wordt gesneden met 2 speciaal gevormde rechthoekige sleuven per paneel. Interne ondersteuning voorkomt vervorming tijdens het ponsen. Cyclustijd per pons: ~6 seconden.

Montagearmatuur
De horizontale montagearmatuur helpt bij het monteren van radiatorpanelen op kopbuizen. Panelen worden in een rekarmatuur geplaatst bij de automatische stapelmachine en vervolgens in de armatuur. Eén uiteinde wordt handmatig aangepast voor de lengte, terwijl het andere uiteinde een hydraulische pers gebruikt om vast te houden en te positioneren voor hechtlassen.

Flenslas tafel
De aangedreven flensmontagearmatuur is ontworpen om montageflenzen nauwkeurig uit te lijnen op de radiatormiddellijn. Met aangedreven aanpassingen voor paneellengte en montagediepte, maakt het snelle herconfiguratie voor productieveranderingen mogelijk. Servomotor positionering zorgt voor precieze assemblages.

Draaitafel voor het assembleren van lassen
De aangedreven draaiarmatuur is ontworpen om de radiatorelementen om te draaien voor de radiatorassemblage, na het lassen van de kopbuis van de ene kant, draai dan de radiator om een andere kant te lassen.

Andere informatie

Productdetails

Technische diensten

Trintfar Horse Transformer Radiator Fin Productielijn voldoet aan internationale normen en biedt een meer economische en concurrerende prijs.

Volledig automatische transformator radiatorvin productielijn lay-outdiagram

Productieresultaten

Houd u aan klantgerichtheid en bied uw bedrijf uitgebreide pre-sales en after-sales services zoals installatie, inbedrijfstelling, training en onderhoud.

Pre-sales service: Voor het ondertekenen van het contract biedt het bedrijf klanten verschillende productieprocesoplossingen en technische adviesdiensten voor apparatuur.

Installatie en inbedrijfstelling: Volgens het contract zal ons bedrijf de apparatuur veilig naar de installatielocatie sturen die door de gebruiker binnen de gespecificeerde tijd is aangewezen en technische service-ingenieurs sturen om deze ter plaatse te installeren. Wanneer de gebruiker de basisinstallatie en inbedrijfstellingsreserveonderdelen heeft, zal de technische service-ingenieur de machine installeren en debuggen zodat de gebruiker deze kan gebruiken, zodat de installatie- en inbedrijfstellingsomgeving netjes, schoon en ordelijk is.

After-sales training: Het bedrijf biedt gratis technische training (min. 5 dagen) op de locatie van de koper of het trainingscentrum van de verkoper. Belangrijkste onderwerpen zijn:

-Gebruik van besturingssoftware
-Aan/uit procedures
-Paneel- en softwareparameterinstellingen
-Basis machine reiniging en onderhoud
-Omgaan met veelvoorkomende hardwarefouten
-Operationele voorzorgsmaatregelen

Apparatuur onderhoud

-Eén jaar garantie na definitieve acceptatie;
-Reactietijd klantenservice is binnen 24 uur;
-Betaalde reparaties worden verstrekt na de garantieperiode.

Nee	Naam	Model	Aantal	Eenheid
1	Automatische afwikkelmachine	FJJ-0-0	1	Set
2	Rolvorm snijmachine	CXJ-0-0	1	Set
3	Draai- en montagemachine	FZJ-0-0	1	Set
4	Dubbelkops pre-puntlasmachine	DN60-2C	1	Eenheid
5	Portaal 12-kops puntlasmachine	LM-12C	1	Eenheid
6	Dubbelzijdige naadlasmachine	2*FVM160-2C	1	Eenheid
7	Rol- en nivelleermachine	JPJ-0-0	1	Eenheid
8	Eindpons machine	CQJ-0-0	1	Eenheid
9	Eind argonbooglasmachine	YHH-4C	2	Eenheid
10	Afgewerkte product stapelmachine	MDJ-0-0	1	Eenheid
11	Transportrek	SSJ-0-0	10	Eenheid

Besturingssysteemlijst

Pneumatiek	Airtac
Besturing	Mitsubishi of Siemens
Servosystemen	Yaskawa
Lineaire lagers & actuatoren	THK
Hydraulisch	Yuci
Elektrisch	Siemens
