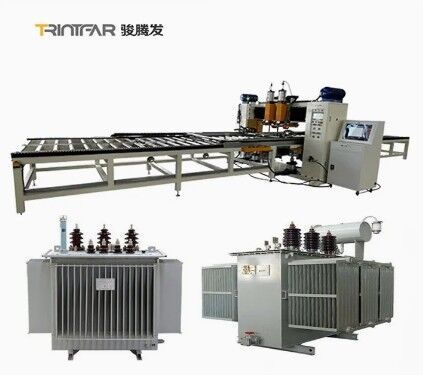

Volledig automatische productielijn voor radiatoren voor transformatoren, industriële productie, met inbegrip van volledig automatische productielijnen zoals warmpersmachines, naadlassen en palletiserende robots

Grote Afbeelding : Volledig automatische productielijn voor radiatoren voor transformatoren, industriële productie, met inbegrip van volledig automatische productielijnen zoals warmpersmachines, naadlassen en palletiserende robots

Productdetails:

Plaats van herkomst:	China
Merknaam:	TRINTFAR
Certificering:	CE
Modelnummer:	FVM-170KVA

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	USD 10000-50000 set
Verpakking Details:	HOUTEN KIST
Levertijd:	Binnen 90 dagen na de laatste betaling
Betalingscondities:	L/C, D/A, D/P, T/T
Levering vermogen:	50 per jaar

Contact

Volledig automatische productielijn voor radiatoren voor transformatoren, industriële productie, met inbegrip van volledig automatische productielijnen zoals warmpersmachines, naadlassen en palletiserende robots

beschrijving

Machinecapaciteit::	120m/min	Na garantieservice:	Videotechnische ondersteuning
Automatische rangschikking:	Automatisch	Voorwaarde:	Nieuw
Spanning:	Als de vraag van de klant	vermogen(w):	220-450 kW
Naam:	Hoog rendement China Steel Plate Radiator Productielijn	Kerncomponenten::	PLC, motor, lager, versnellingsbak, motor, drukvat, tandwiel,

Workflow

Werkstroom:Ontrollen→rolvormen→ hydraulische pers→ omkeren → meerdere puntlassen→ naadlassen aan de zijkant → koplassen → eindproduct → automatische paneelstapelaar

Hoofduitrusting

Rolvormstation
Rolsnelheid: 6-14 m/min
Verstelbare druk Eindpons: 315-tons hydraulische pers
Roterende encoder & servoaandrijving voor lengte/maatnauwkeurigheid van vinnen
Nivelleringsmechanisme zorgt voor vlakheid van enkelvoudig stuk
Afgerold materiaal geplaatst op 5-tons losrek via laadkar & op rollen tot platen
Optionele bufferkuil per klantverzoek

Omkeer- en verbindingsstation
Transportband snelheid: 5-15 m/min
180° omkeren van radiatorvinnen
Omkeerinrichting: roterend rek, omkeerrek, transmissiesysteem, omkeerinrichting, duwinrichting, etc.
Eerste plaat bereikt vooraf ingestelde positie → omgekeerd naar tegenovergesteld transportrek
Tweede plaat bereikt vooraf ingestelde positie → duwinrichting verplaatst deze op de eerste plaat, voltooiing van de verbinding

Dubbelkoppig voorlasstation
Twee sets puntlasdrukapparaten
Vermogen: 60 KVA
Na omkeren & assemblage, centreert en fixeert voorlasmachine werkstukken voor meerpuntlassen

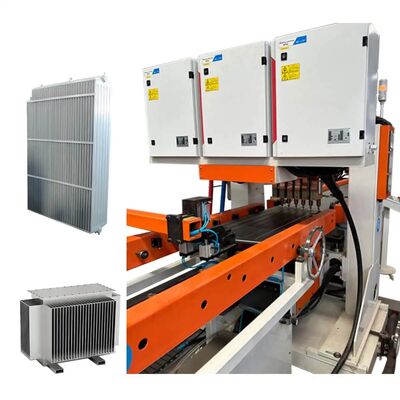

Portaal meerpuntlasstation
12 sets puntlasdrukapparaten
Dubbelkoppige laskop, 6 punten/rij
AC-voedingen: 12 sets
Vermogen: 12 * 50 KVA Dubbele rij lassen voor verbeterde efficiëntie

Dubbelzijdige naadlasstation
2 sets naadlasmachines, symmetrisch opgesteld
4 sets naadlasdrukkoppen
2 sets variabele frequentie lasvoedingen
Vermogen: 2 * 160 KVA
Maximale druk: 12.000 N
Differentieel transmissiemechanisme
Naadlassnelheid: 0-2,8 m/min

Rolknip- en nivelleringsstation
Bestaande uit machinekast, aandrijfinrichting, knipinrichting, randvermalingsmechanisme, nivelleringsmechanisme, elektronisch besturingssysteem, pneumatisch systeem, etc.
Rolknipschijf snijdt beide zijden; snijschijf gemaakt van gelegeerd gereedschapsstaal (slagvast, slijtvast, lange levensduur)
Rolknipsnelheid: 2-6 m/min
Aandrijfvermogen: 4 kW

Eindponsstation
Bestaande uit basis, hefmechanisme, ponsframe, ponspen, ponscilinder, hefcilinder en hydraulische station
Gebruikt voor het knippen van losse uiteinden om randuitlijning en consistentie te garanderen
Ponspen met schuine rand om ponskracht te verminderen
Ponsmachine druk: 160 T

Eind argonbooglasstation
2 sets apparatuur, symmetrisch opgesteld
1 set voor het lassen van het voorste uiteinde, 1 set voor het lassen van het achterste uiteinde van het werkstuk
4 sets Panasonic argonbooglasvoedingen
Stroombereik: 5-315 A
Lassnelheid: 300-600 mm/min

Palletiseerstation
Opslagcapaciteit per palletiseerrek: 40 stuks
Palletafstand: 45 mm
Grijpmethode: Cilinder klemt materiaal, grijper draait 90° om op rek te plaatsen
Werkwijze materiaalwagen: Servo stappenbeweging, verplaatst naar volgende positie na plaatsing van 1 stuk, handmatige vervanging van wagen wanneer rek vol is

Header pijp ponsmachine

De Header Punch Machine indiceert automatisch om tot 40 sleufparen op een pijp te creëren (maximaal 40 panelen). De pijp wordt gesneden met 2 speciaal gevormde rechthoekige sleuven per paneel. Interne ondersteuning voorkomt vervorming tijdens het ponsen. Cyclustijd per pons: ~6 seconden.

Assemblage mal
De Horizontale Assemblage Mal helpt bij het assembleren van radiatorpanelen aan headerpijpen. Panelen worden in een rekmal bij de Geautomatiseerde Stapelmachine geplaatst en vervolgens in de mal. Eén uiteinde wordt handmatig op lengte aangepast, terwijl het andere uiteinde een hydraulische pers gebruikt om vast te houden en te positioneren voor puntlassen.

Flenslas tafel
De aangedreven flensmontage mal is ontworpen om montageflenzen nauwkeurig op de radiator middenlijn uit te lijnen. Met aangedreven aanpassingen voor paneellengte en assemblage diepte, maakt het snelle herconfiguratie mogelijk voor productie wijzigingen. Servomotor positionering zorgt voor nauwkeurige assemblages.

Omkeertafel voor assemblage lassen
De aangedreven omkeer mal is ontworpen om de radiator elementen om te keren voor de radiator assemblage, na het lassen van de header pijp aan één kant, vervolgens de radiator omkeren om de andere kant te lassen.

Overige informatie

Productdetails

Technische diensten

Trintfar Horse Transformer Radiator Fin Productielijn voldoet aan internationale normen en biedt een meer economische en concurrerende prijs.

Volledig Automatische Transformer Radiator Fin Productielijn Lay-out Diagram

Productieresultaten

Houd u aan klantgerichtheid en bied uw bedrijf uitgebreide pre-sales en after-sales services zoals installatie, inbedrijfstelling, training en onderhoud.

Pre-sales service: Voorafgaand aan de ondertekening van het contract, biedt het bedrijf klanten diverse productieprocesoplossingen en technische adviesdiensten voor apparatuur.

Installatie en inbedrijfstelling: Volgens het contract, zal ons bedrijf de apparatuur veilig transporteren naar de installatieplaats aangewezen door de gebruiker binnen de gespecificeerde tijd, en technische service ingenieurs sturen om het ter plaatse te installeren. Wanneer de gebruiker de basis installatie- en inbedrijfstellingsreserveonderdelen heeft, zal de technische service ingenieur de machine installeren en debuggen voor de gebruiker, ervoor zorgend dat de installatie- en inbedrijfstellingsomgeving netjes, schoon en ordelijk is.

After-sales Training: Het bedrijf biedt gratis technische training (min. 5 dagen) op de locatie van de koper of in het trainingscentrum van de verkoper. Belangrijke onderwerpen zijn:

-Gebruik van besturingssoftware
-Aan/uit procedures
-Paneel- en softwareparameterinstellingen
-Basis machine reiniging en onderhoud
-Omgaan met veelvoorkomende hardwarefouten
-Operationele voorzorgsmaatregelen

Apparatuur onderhoud

-Een jaar garantie na definitieve acceptatie;
-Reactietijd klantenservice is binnen 24 uur;
-Betaalde reparaties worden aangeboden na de garantieperiode.

Nee	Naam	Model	Aantal	Unit
1	Automatische ontrolmachine	FJJ-0-0	1	Set
2	Rolvormende knipmachine	CXJ-0-0	1	Set
3	Draai- en assemblage machine	FZJ-0-0	1	Set
4	Dubbelkoppige voorlasmachine	DN60-2C	1	Unit
5	Portaal 12-koppige lasmachine	LM-12C	1	Unit
6	Dubbelzijdige naadlasmachine	2*FVM160-2C	1	Unit
7	Rol- en nivelleermachine	JPJ-0-0	1	Unit
8	Eindpons machine	CQJ-0-0	1	Unit
9	Eind argonbooglasmachine	YHH-4C	2	Unit
10	Afgewerkte product stapelaar	MDJ-0-0	1	Unit
11	Transportrek	SSJ-0-0	10	Unit

Besturingssysteem Lijst

Pneumatiek	Airtac
Besturing	Mitsubishi of Siemens
Servosystemen	Yaskawa
Lineaire Lagers & Actuatoren	THK
Hydraulisch	Yuci
Elektrisch	Siemens
