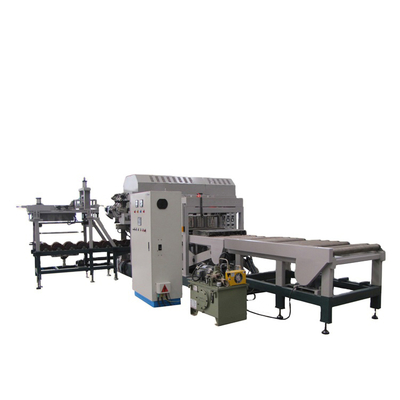

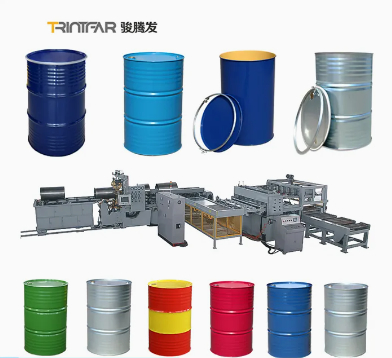

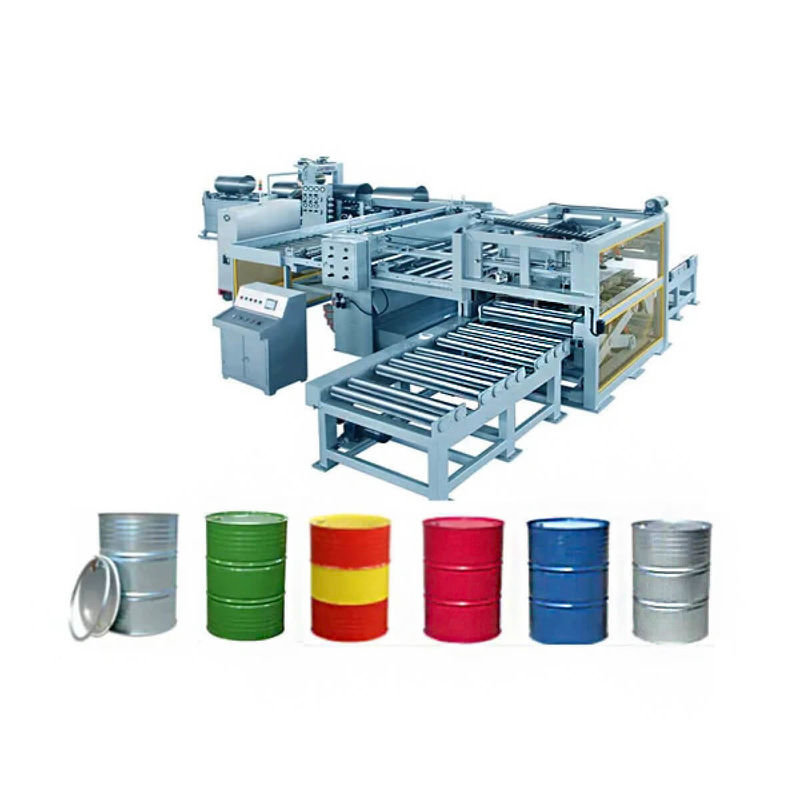

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon
55-gallon fully automatic steel drum welding production line
Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon

Grote Afbeelding :  Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon

Productdetails:
Place of Origin: China
Merknaam: Trintfar
Certificering: CE
Model Number: FMT-80
Betalen & Verzenden Algemene voorwaarden:
Minimum Order Quantity: 1
Prijs: 10,000-80,000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 45~75
Payment Terms: L/C, D/A, D/P, T/T
Supply Ability: 50 per year
Contact

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon

beschrijving
Painting Method: High-pressure painting without air, fuel heating HS Code: 8515219000
Cooling Way: Water Cooling Total Power of Equipment: 48KW
Production Capacity: Cutting 15 times/minute Machine Type: Welding Manipulator
Core Technology: 7 layers of circle rolling technology Welding Way: Seam Welding





Workflow



Werkstroom:Ronden → Naadlassen → Kraag/Flens → Golfvorming/W-vorming → Lektest (voor het zomen) → Zomen → Lektest (na het zomen) → Olie reinigen, Wassen, Fe-fosforiseren, Wassen → Wassen Drogen → Buiten schilderen → Drogen na buitenschilderen → Koelen → Opslag (Offline)

Belangrijkste apparatuur



Productiemachines voor stalen trommelrompen

Productiemachine voor stalen platen voor trommelrompen

Coilwagen: 3-in-1 motoraandrijving, hydraulisch omhoog/omlaag

Afwikkelunit: Hydraulische aandrijving, geen krachtdraaien, spoeldiameter Ф508-Ф610mm, max. belasting: 15 ton

7-Roller Richtmachine: 7 rollen, motorsnelheid instelbaar via frequentie

Meetfaciliteit: Lengteprecisie via in Japan gemaakte A.C. servomotor

Plaat Snijmachine: 3*1500mm, PLC gestuurd

Transporteur: Transport snijplaten naar automatische lasser

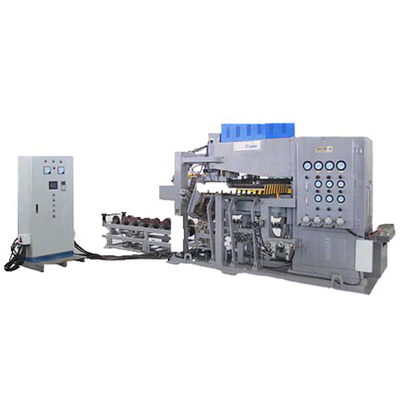

Automatische Lasmachine voor Trommelrompen



Overlapregeling: Geleidebalk positioneert trommel; Z-balk zorgt voor 2 mm overlap met eenvoudig onderhoud via afneembare slijtstrips en een geprofileerde neus voor nauwkeurig contact met het laswiel.

Uurglasrollen: Gemonteerd op een “doelpaal”-frame met sensoren, wat zorgt voor geleidelijke dimensionering, consistente overlap en minimale oppervlaktemarkering; lagere rollen draaien voor onderhoud, bovenste rol past zich aan voor maattolerantie met pneumatische cilinders.

Las koppen: SEW inverter-gestuurde AC-motor met versnellingsbak en pneumatische druk voor constante snelheid; laswielen kruislings geïndexeerd voor gelijkmatige slijtage, automatisch gesmeerd en kunnen handmatig of semi-automatisch worden bijgesneden om stilstand te verminderen.

Cilinderglijbaan voor las kop: Lagere las kop gemonteerd op een lichtmetalen ram met pneumatische cilinder en balgveer om de kracht te stabiliseren en reacties bij de lasstart te dempen.

Lasbesturing: Energiezuinige driefasige AC, besturing met LCD-scherm.

Transformator: SP 350KVA.

Planiseerrollen: Optioneel.



Flensmachine

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon 3

Hogere efficiëntie flensvorming. Geschikt voor koudgewalst staal, PLC gestuurd, hydraulische aandrijving. Eenheidvermogen: 22KW.

Kraalmachine

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon 4

Met 8 schuine mallen die naar buiten bewegen om 12 mm verstelbare kralen te vormen. PLC gestuurd, hydraulische aandrijving, eenheidvermogen: 15KW.

Golfmachine

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon 5

Hogere efficiëntie flensvorming. Geschikt voor koudgewalst staal, PLC gestuurd, hydraulische aandrijving. Eenheidvermogen: 22KW.

Zoommachine

Automatisch laden, persen en zoomlassen. Dubbele motoren en hoofdas. Nokkenmechanisme rolwielen, gemakkelijk aan te passen, PLC gestuurd. Eenheidvermogen: 41KW.

Productiemachines voor stalen trommelbodem & -deksel

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon 7

Afwikkel- Richt- & Snijmachines

Afwikkelmachine:

  • Plaatbreedte: 600-1320mm
  • Dikte: 0,6-1,4mm
  • Productiecapaciteit: 15 sneden/min
  • Max. snijsnelheid: 50-60m/min
  •

Zeven Roller-Dimensionerings-Richtmachine:

  • Richtprecisie: ≤1,5mm/m²
  •

Snijmachine:

  • Snijdikte: ≤3mm
  • Snijbreedte: ≤1500mm

Deksel Persmachine

Deksel Persmachine (160 Ton Pers)

  • Functie: Vormt het deksel en de bodem met behulp van twee 160 Ton ponsmachines.
  •

Dubbele Vergrendel Persmachine (63 Ton Pers)

  • Functie: Gebruikt voor normaal trommelgat ponsen en vergrendelen.
  •

Automatisering: Laden en lossen zijn volledig geautomatiseerd.

Eenheidvermogen: 15KW

Pre-krullen & Spuitafdichtingslijmmachine​

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon 9

Automatische Palletiseermachine

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon 10

Spuitmachines

Waslijn

  • Trommels worden gereinigd en op de schilderijtransportketting geplaatst, waarbij ze van horizontaal naar verticaal gaan.
  • Was transportlengte:55 m
  • Droogkanaal: L28m;B1.5m; H1.7m

Schilderapparatuur

Driekleurig schilderen:

Binnenkant: Waterdichte verf

Buitenkant: Zure alcohol magnetische verf

Afmeting: L4.8m; B4m; H2.4m

Droogapparatuur

3-rijen verticale droging
Temperatuurregelbereik: kamertemperatuur tot 200°C, instelbaar
Temperatuurregelprecisie: ±5°C
Afmeting: L36M; B2.6M; H2.1M

Koelapparatuur

Functie: Hard lak oppervlak na het bakken
Vermogen: 6,6 kW

Lektestmachines

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon 15

Lektestmachines

Horizontaal type test, luchtdruk 0,03Mpa. Bestuurd door PLC, persluchtaandrijving.

Overige informatie



Productdetails

Indelingsdiagram van de productielijn voor stalen trommels

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon 16

Productieresultaten

Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon 17Volledig automatische productielijn voor het lassen van stalen trommelen van 55 gallon 18

Las methode:

Deze apparatuur gebruikt een rolnaadlasmethode, met elektroden in de vorm van cilindrische rollen. De breedte van de elektrode is groter dan het overlappende gedeelte van de stalen plaat, waardoor de dikte van de verbinding kan worden geregeld. Tijdens het lasproces worden een hogere elektrodruk en een continue lasstroom toegepast. Door lasparameters zoals elektrodruk, lasstroom en lastijd te regelen, kan een stabiele laskwaliteit worden bereikt. De machine is in staat om het naadlasproces uit te voeren op langsnaden van metalen trommels met diameters variërend van 516 mm (voor conische trommels) tot 571,5 mm.





Apparatuurconfiguratielijst

Productielijn voor trommeluiteinden
SN. Modelnr. Naam Eenheid Hoeveelheid Opmerking
1 ST2311.00B Up-Coilwagen set 1 Hydraulische aandrijving
2 STK2010.01.00C Afwikkelunit Set 1 Hydraulische aandrijving；frequentiebesturing van motorsnelheid
3 STK1213100 9 rollen richtmachine en Meetfaciliteit Set 1 servo besturing
4 ST1319.00 Transporteur van richtmachine naar persmachine Schroot Plaat-snijmachine Set 1
5 JD21-160 Deksel Persmachine Set 2 160 Ton
6 MJ571.5 Mal voor deksel en bodem Set 2
7 ST1318.00 Transporteur voor deksel naar pre-coil en spuitlijmmachine Set 2 Inclusief transporteur en stapelen
8 YJX200900 pre-coil en spuitlijmmachine Set 2 PLC besturing;
9 St-1001 Automatisch stapelen voor trommeldeksels Set 2
10 Q11-2000 Schroot Plaat-snijmachine Set 1 3*2000mm
11 KJKZ2011.00 Elektrische schakelkast Set 1
12 KJ2011.02.00 Hydraulisch station Set 1
Automatisch ponsen 2′& 3/4′ gat en vergrendelen 2′& 3/4′ Sluiting
SN. Naam Eenheid Hoeveelheid
1 Diepe keelvermogen 63 Ton pers Set 2
2 Dubbele Persmal Set 1
3 Dubbele Vergrendelmal Set 1
4 Automatische transportlijn voor deksel Set 1
5 Elektrisch besturingssysteem Set 1
Snijlijn (voor trommelromp)
SN. Modelnr. Naam Eenheid Hoeveelheid Opmerking
1 ST2311.00B Up-Coilwagen set 1 Hydraulische aandrijving
2 STK2010.01.00C Afwikkelunit Set 1 Hydraulische aandrijving
3 STK1213100 9 rollen richtmachine Set 1 Frequentie aanpassen snelheid
4 STK1213200 Meetfaciliteit Set 1 servomotor
5 Q11-1500 Plaat-snijmachine Set 1 3*1500mm
6 KJKZ2011 Elektrische schakelkast Set 1
7 KJ2011.02.00 Hydraulisch station Set 1
Productielijn voor stalen trommelrompen
SN. Modelnr. Naam Eenheid Hoeveelheid Opmerking
1 KJJQ.00 Transporteur     Snijlijn
2 FHJ-250-2 Automatische lasmachine Set 1 Driefasige middelfrequentie-omvormer
3 YP-lijn201 Laslijn walsverdichting en Snijd de tong van ijzer uit Set 2
4 STG2201.00 Extrusie flensmachine Set 1 Inclusief Multi-werkstapketting en elektrische besturing hydraulische besturing
5 STG2203.00 Kraalmachine Set 1 Inclusief Multi-werkstapketting en elektrische besturing hydraulische besturing
6 STG2202. 00 Golfmachine Set 1 Inclusief Multi-werkstapketting en elektrische besturing hydraulische besturing
7 STG1005.00 Lektestmachine voor laslijn Set 1 Inclusief Multi-werkstapketting en elektrische besturing hydraulische besturing
8 ST2204.05.00 Automatische toevoer voor trommeluiteinden Set 1 Inclusief Multi-werkstapketting en elektrische besturing
9 ST2204.00X Zoommachine Set 1 Inclusief Multi-werkstapketting en elektrische besturing hydraulische besturing
10 STG1005.00 Lektestmachine Set 1
Nabehandeling (Wassen, Drogen, Schildersysteem, etc.)
SN. Naam Eenheid Hoeveelheid Opmerking
1 Hefmachine Set 1
2 Wassen, reinigen en transport Set 1
3 Drogen en transport Set 1
4 Draaimachine set 2
5 Schilderkamer (buitenkant) set 2 3 kleuren
6 Frontverdeler Set 2
7 Verticale driekanaals droogapparatuur Set 1 (buitenkant)
8 Koeling Set 1
9 Achterverdeler Set 1

label:

7 van de het Lassenlagen Productielijn van de Staaltrommel,

Ce-de lasser van de weerstandsnaad,

48KW het Lassenproductielijn van de staaltrommel
