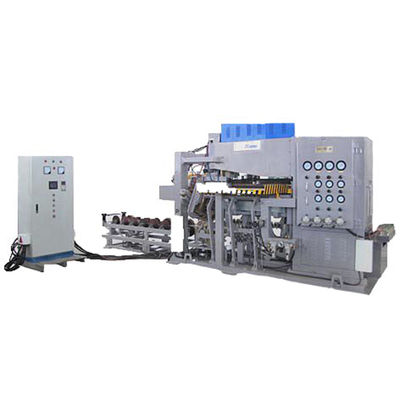

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen.

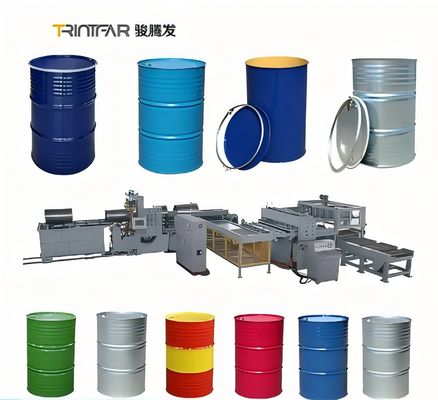

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen.
The welding production line for 200L steel drums requires 11 workers for manual loading and unloading.

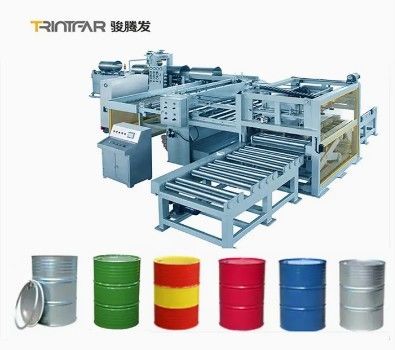

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen.

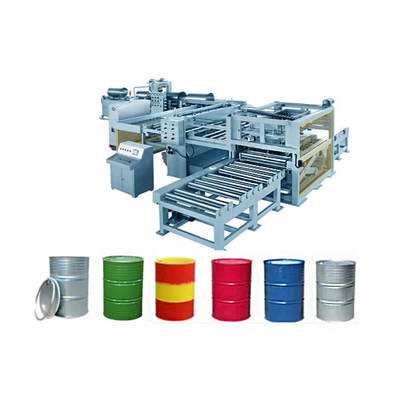

Grote Afbeelding :  De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen.

Productdetails:
Plaats van herkomst: China
Merknaam: Trintfar
Certificering: CE
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: 10,000-80,000
Verpakking Details: Houten beugels/houten koffers
Levertijd: 90 ~ 120
Betalingscondities: L/C, D/A, D/P, T/T
Contact

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen.

beschrijving
Capaciteitsconfiguratie: 2-10 slagen/min Operators: ongeveer 11 mensen
Stroomverbruik: 1 kWh/trommel Garantie: 1 jaar
Spanning: 220V/380V/440V After-sales service verleend: Videotechnische ondersteuning

Werkstroom



Werkstroom:Afronding → Naad lassen → Perlen/flangen → golfvormige/W-perlen → Leckage test (voor naaien) → Naaien → Leckage test (na naaien) → Schone olie, wassen, Fe-fosforiseren,Wassen → Wassen → Drogen → Aan de buitenkant schilderen → Na aan de buitenkant schilderen → Koelen → opslaan (offline)

Hoofdapparatuur



Machines voor de productie van stalen trommels

Machines voor het produceren van stalen platen

Koelkarret: 3-in-1-motor aandrijving, hydraulisch op/af

Unity Uncoil: Hydraulische aandrijving, geen draaiende kracht, spoeldiameter Ф508-Ф610mm, maximale belasting: 15 ton

7-roller leveler: 7 rollen, motoromwenteling frequentieaansluitend

Metingsfaciliteit: Lange precisie via een Japanse AC-servicemotor

Plaat snijmachine: 3*1500mm, PLC-gestuurd

Vervoerder: Vervoer van snijplaten naar de automatische lasser

Automatische lasmachine voor het lichaam van de trommel



Overlappingscontrole: Gidsbalk plaatst trommel; Z-balk zorgt voor 2 mm overlap met gemakkelijk onderhoud via afneembare slijtstrookjes en een geprofileerde neus voor nauwkeurig contact met het laswiel.

Glasrolletjes voor uurwerk: gemonteerd op een frame met sensoren, waardoor geleidelijke afmetingen, consistente overlappingen en minimale oppervlakte-markering worden gewaarborgd; onderste rollen draaien voor onderhoud,de bovenste rol wordt ingesteld op groottetoleranties met pneumatische cilinders.

Verwarmingskoppen: SEW-omvormergestuurde wisselstroommotor met versnellingsbak en pneumatische druk voor constante snelheid; laswielen met een even slijtage-cross-index, automatisch gesmeerd,en kan handmatig of semi-automatisch worden getrimd om de stilstandtijd te verminderen.

Slijp van de laskop van de cilinder: Onderste laskop gemonteerd op een ram van lichte legering met een pneumatische cilinder en een springblaas om de kracht te stabiliseren en de reacties bij het starten van de las te dempen.

Beheersing van het lassen: energiezuinige driefasige wisselstroom, besturing met LCD-display.

Transformer: SP 350KVA.

met een breedte van niet meer dan 50 mmOptioneel.



Flankenmachine

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. 3

Hoger efficiënte flensvorming geschikt voor koudgewalst staal, PLC-gestuurd, hydraulische aandrijving.

Beelmachine

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. 4

PLC-gestuurd, hydraulische aandrijving, eenheid vermogen: 15 kW.

Waaiermachine

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. 5

Hoger efficiënte flensvorming geschikt voor koudgewalst staal, PLC-gestuurd, hydraulische aandrijving.

Naaimachine

Automatische drukpers en naad lassen. Dubbele motoren en hoofdassen. Cammechanisme rolwielen, gemakkelijk in te stellen, PLC-gestuurd. Eenheidsvermogen: 41 kW.

Machines voor de productie van stalen trommelbodem en bovenkop

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. 7

Decoiling, rechtoptrekken en scheermachines

Decoilingmachine:

  • Breedte van het vel: 600-1320 mm
  • Dikte: 0,6-1,4 mm
  • Productiecapaciteit: 15 stukken/min.
  • Maximale snij snelheid: 50-60 m/min.
  •

Zeven rolgrootte rechtmachine:

  • Voor de verwerking van het materiaal moet de verwerkingsprocedure volgens de volgende procedure worden uitgevoerd:
  •

Scheermachine:

  • Slijpdikte: ≤ 3 mm
  • Breedte van de scheer: ≤ 1500 mm

Dekselpersmachine

Dekselpersmachine (160 ton pers)

  • Functie:Vormt het deksel en de bodem met behulp van twee 160 ton punchpressen.
  •

Doppelvergrendelingspersmachine ((63 ton pers)

  • Functie:Gebruikt voor het doorsteken en vergrendelen van normale trommelgaten.
  •

Automatisering:Het laden en lossen is volledig geautomatiseerd.

Eenheidsvermogen:15 kW

Pre-curling & spray verzegelingslijmmachine

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. 9

Automatische palletmachine

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. 10

Sproeiverfmachines

Waslijn

  • De vaten worden gereinigd en op de verftransportketen geplaatst en gaan van horizontaal naar verticaal.
  • Wastransport Lengte:55 m
  • Droogkanaal:L28m;W1.5m;H1.7m

Verfapparatuur

Drie-kleur schilderkunst:

Innerlijk: waterdicht verf

Buiten: Magnetische verf met zuur-alcohol

Grootte: L4,8m; W4m; H2,4m

Drogingsapparatuur

Verticaal drogen in drie rijen
Temperatuursysteem:kamertemperatuur tot 200°C, verstelbaar
Temperatuurregeling:± 5°C
Grootte:L36M; W2.6M; H2.1M

Koelapparatuur

Functie: Verhard lacqueroppervlak na bakken
Kracht: 6,6 kW

Leekproefmachines

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. 15

Leekproefmachines

Horizontale typetoets, luchtdruk 0,03 MPa.Beheerd door PLC, persluchtrijden.

Overige informatie



Productgegevens

Schema van de productielijn voor stalen trommels

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. 16

Productieresultaten

De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. 17De productielijn voor het lassen van 200L staaldrommels vereist 11 werknemers voor handmatig laden en lossen. 18

Metode van las:

Deze apparatuur maakt gebruik van een rollen naad lassen methode, met elektroden in de vorm van cilindrische rollen.die de controle over de dikte van het gewricht mogelijk maakt. Tijdens het lasproces worden een hogere elektrodedruk en een continue lasstroom toegepast.een stabiele laskwaliteit kan worden bereiktDe machine is in staat het naad lassen te verrichten op longitudinale naadjes van metalen trommels met diameters variërend van 516 mm (voor conische trommels) tot 571,5 mm.





Lijst met apparatuurconfiguratie

Drum Ends Productielijn
SN. Model nr. Naam Eenheid Hoeveelheid Notitie
1 ST2311.00B Up-Coil wagen verzamelen 1 Hydraulische aandrijving
2 STK2010.01.00C Eenheid voor het ontwikkelen Gezet 1 Hydraulische aandrijving;frequentieregeling van het toerental van de motor
3 STK1213100 9 rollen leveler en meetinstallatie Gezet 1 Servo-besturing
4 ST1319.00 Vervoermachine van het niveausysteem naar de persmachine Gezet 1
5 JD21-160 Dekselpersmachine Gezet 2 160 ton
6 MJ571.5 Schimmel voor dekking en bodem Gezet 2
7 ST1318.00 Vervoermachine voor het afdekken van de machine voor het afspelen en het sproeien van lijm Gezet 2 Inclusief transportband en stapel
8 YJX200900 met een vermogen van niet meer dan 50 W Gezet 2 PLC-besturing;
9 St-1001 Automatisch stapelen voor trommelkappen Gezet 2
10 Q11-2000 Machines voor het snijden van schrootplaten Gezet 1 3*2000 mm
11 KJKZ2011.00 Elektrische bedieningsbak Gezet 1
12 KJ2011.02.00 Hydraulisch station Gezet 1
Automatisch doorboren 2′& 3/4′ gat en sluiten 2′& 3/4′ slot
SN. Naam Eenheid Hoeveelheid
1 Diepkeelkracht 63 ton pers Gezet 2
2 Doppeldrukvorm Gezet 1
3 Dubbelvergrendelingsvorm Gezet 1
4 Autovervoerlijn voor dekking Gezet 1
5 Elektrisch besturingssysteem Gezet 1
Snijd tot lengtelijn (voor trommellichaam)
SN. Model nr. Naam Eenheid Hoeveelheid Notitie
1 ST2311.00B Up-Coil wagen verzamelen 1 Hydraulische aandrijving
2 STK2010.01.00C Ontwikkelen en verenigen Gezet 1 Hydraulische aandrijving
3 STK1213100 9 rollen gelijkmachine Gezet 1 Frequentieregeling
4 STK1213200 Metingsinstallatie Gezet 1 servomotor
5 Q11-1500 Machines voor het snijden van vellen Gezet 1 3*1500 mm
6 KJKZ2011 Elektrische bedieningsbak Gezet 1
7 KJ2011.02.00 Hydraulisch station Gezet 1
Productielijn voor stalen trommels
SN. Model nr. Naam Eenheid Hoeveelheid Notitie
1 KJJQ.00 Vervoermachine     Snijlijn
2 FHJ-250-2 Automatische lasmachine Gezet 1 driefasige middelfrequentierechter
3 YP-lijn201 Laslijn rollen compact en snij de tong van ijzer Gezet 2
4 STG2201.00 Machines voor extrusieflens Gezet 1 Inclusief meerstapsketen en elektrische bediening, hydraulische bediening
5 STG2203.00 met een gewicht van niet meer dan 50 kg Gezet 1 Inclusief meerstapsketen en elektrische bediening, hydraulische bediening
6 STG2202.00 met een vermogen van niet meer dan 10 kg Gezet 1 Inclusief meerstapsketen en elektrische bediening, hydraulische bediening
7 STG1005.00 Laslijn Leakage testmachine Gezet 1 Inclusief meerstapsketen en elektrische bediening, hydraulische bediening
8 ST2204.05.00 Automatische voeding voor trommelpunten Gezet 1 Inclusief multi-stap keten en elektrische besturing
9 ST2204.00X Naaimachine Gezet 1 Inclusief meerstapsketen en elektrische bediening, hydraulische bediening
10 STG1005.00 Leekproefmachine Gezet 1
Achterkantbehandeling (wassen, drogen, schilderen, enz.)
SN. Naam Eenheid Hoeveelheid Notitie
1 Liftmachine Gezet 1
2 Wassen, schoonmaken en vervoeren Gezet 1
3 Drogen en vervoer Gezet 1
4 draaimachines verzamelen 2
5 Schilderkamer (buiten) verzamelen 2 3 kleuren
6 Voorverdeler Gezet 2
7 Verticale droge apparatuur voor drie kanalen Gezet 1 (buiten)
8 Koeling Gezet 1
9 Achterverdeler Gezet 1









label:

7 van de het Lassenlagen Productielijn van de Staaltrommel,

Ce-de lasser van de weerstandsnaad,

48KW het Lassenproductielijn van de staaltrommel
