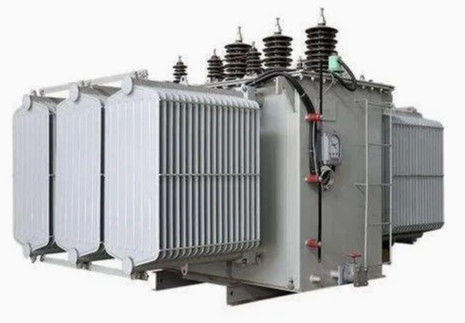

Productielijn voor transformatorradiatoren Productie van radiatoren

Productielijn voor transformatorradiatoren Productie van radiatoren

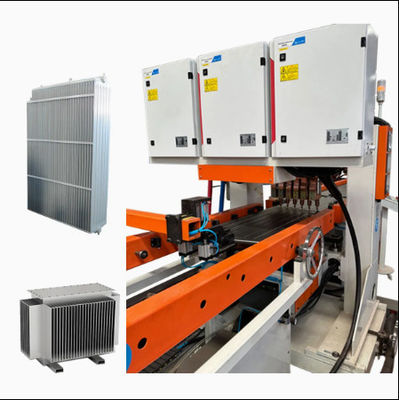

Transformer Radiator Production Line Production Radiator Machine
Productielijn voor transformatorradiatoren Productie van radiatoren Productielijn voor transformatorradiatoren Productie van radiatoren Productielijn voor transformatorradiatoren Productie van radiatoren Productielijn voor transformatorradiatoren Productie van radiatoren Productielijn voor transformatorradiatoren Productie van radiatoren

Grote Afbeelding :  Productielijn voor transformatorradiatoren Productie van radiatoren

Productdetails:
Plaats van herkomst: Chinees
Merknaam: Trintfar
Certificering: CE
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: 10000~500000
Verpakking Details: Houten beugels/houten behuizingen
Levertijd: 60 tot 90
Betalingscondities: L/C, D/A, D/P, T/T
Contact

Productielijn voor transformatorradiatoren Productie van radiatoren

beschrijving
Model-NR.: FVM-170KVA Productiewerkingsgebied: productlijn
Certificering: ISO, CE, ABS Dienst na verkoop: 1 jaar garantie
Transportpakket: Houten kist Handelsmerk: TRINTFAR
Markeren:

Productielijn voor radiatormachines

,

De Productielijn van de transformatorradiator

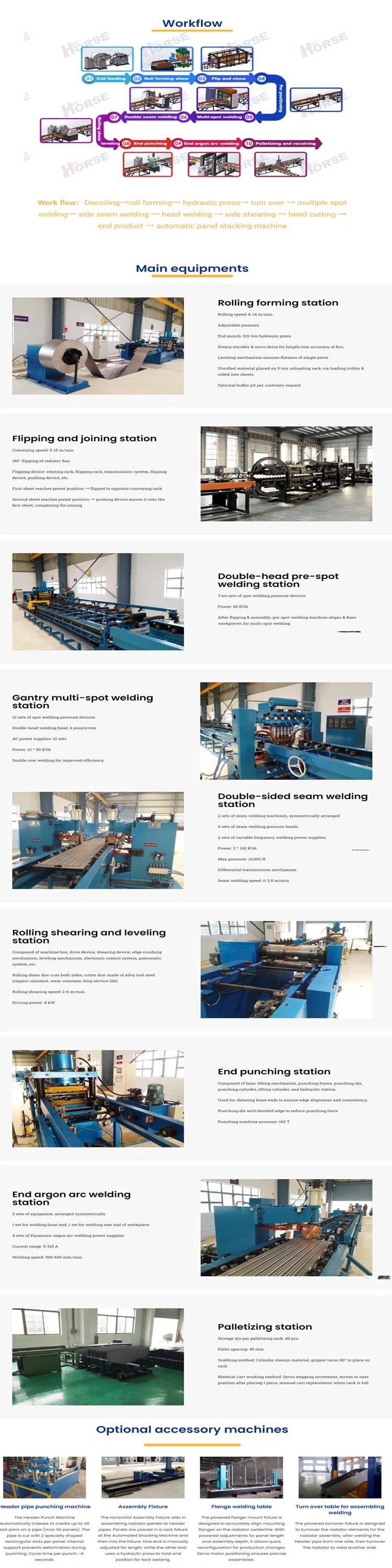

Workflow

Productielijn voor transformatorradiatoren Productie van radiatoren 0

Werkstroom:Paneelspantlaadmachine → Waterkanaalringlaad- en persmachine → Draai- en montagemachine 1 → Paneel pre-spot positioneringslasmachine → Paneel portaal multi-spot lasmachine → Convectieplaat pre-spot lasmachine → Convectieplaat portaal multi-spot lasmachine → U-vormige lijn transportband → Lange zijde dubbelkops naadlasmachine → Portaal dubbelkops korte zijde naadlasmachine 1 → Portaal dubbelkops korte zijde naadlasmachine 2 → Twee-zijdige reinigings- en trimmachine → Schaar → Vierhoekige boogsnijmachine → Draai- en montagemachine 2 → Dubbelkops drieweg automatische lasmachine → Steunhaak automatische lasmachine → Automatische luchtdichtheidsdetectiemachine → Lossende transportband
Hoofdapparatuur

Productielijn voor transformatorradiatoren Productie van radiatoren 1



Paneelspantlaadmachine

Handmatig laden van gestapelde materialen op voedingsplatformwagens met behulp van de giek, met twee materiaalplaatsingsposities aan elke kant.
Spantgrijper grijpt automatisch materialen van beide zijden van de plaatwagen en plaatst ze op de transportlijn.
Centraal klemmend positioneringsmechanisme lijnt het paneel uit op de transportband.
Servo-aangedreven mechanisme verplaatst de plaat naar de pre-spot lasmachine voor puntlassen aan beide zijden.

Waterkanaalringlaad- en persmachine

De waterwegring maakt gebruik van trilplaatvoeding met een dubbelbaansysteem.
Twee perskoppen aan elke kant persen de waterwegringen aan de voor- en achterkant.
Materiaalinvoer maakt gebruik van aangedreven rollenvoeding.

Productielijn voor transformatorradiatoren Productie van radiatoren 2

Draai- en montagemachine

Snel en nauwkeurig omdraaien.
Hoogwaardige kettingen voor transmissie; 400W reductiemotor als aandrijving.
Tandwielreductiemotor met sensor voor precieze draaipositionering.
Automatische besturing, geen handmatige tussenkomst.
Bestaat uit draailichaam, laadinrichting, elektrische console, besturingssysteem en veiligheidshek. Past zich aan verschillende productdraaibehoeften aan en zorgt voor een veilige, soepele en efficiënte materiaalinvoer tussen bewerkingen.

Paneel pre-spot positioneringslasmachine

Het paneel stroomt automatisch naar de lasstoppositie op het transportrek en lassers aan beide zijden starten met pre-spot lassen. Pre-spot lassen vereist voor slechts één rij. Gebruikt 1 set AC DN75 voeding.

Productielijn voor transformatorradiatoren Productie van radiatoren 3

Paneel portaal multi-spot lasmachine

3 portaal multi-spot lasmachines voor lassen. Elke eenheid heeft 18 sets cilinderlasverbindingen. AC-lasvoeding voor het lassen van één rij soldeerverbindingen tegelijk. Snelheid servo-koppeling stappenmotor voedt de grijper naar voren om de waterkanaalplaat te leveren.

Convectieplaat pre-spot lasmachine

Convectieplaat handmatig geladen op de online gereedschapsgeleider. Lassen gebeurt met behulp van een portaal 4-kops pre-spot lasmachine. Materialen handmatig in de eerste rij van pre-gepointeerde posities geduwd voor lassen. Apparatuur verschuift automatisch voor resterende laspunten.

Productielijn voor transformatorradiatoren Productie van radiatoren 4

Convectieplaat portaal multi-spot lasmachine

Vooringesteld pad: Convectieplaat volgt vooringesteld pad in gereedschapsgeleider.
Dubbel Portaal Lassen: 2 portaal multi-spot lassers.
Pneumatische Verbindingen: 16 sets per eenheid.
AC Voeding: AC & enkelzijdig voor rijlassen.
Servo Stappenmotor: Snelheid servo stappenmotor voedt grijper voor waterkanaalplaat.

U-vormige lijn transportband

Gebruik rollenbaanrek om materialen in U-vormige lay-out te transporteren.
Ruimte-efficiëntie: U-vorm bespaart ruimte, optimaliseert het proces.
Gebruiksgemak: Kleiner werkbereik, handig, vermindert de intensiteit.

Productielijn voor transformatorradiatoren Productie van radiatoren 5

Lange zijde dubbelkops naadlasmachine

Gelijktijdig Lassen: Las beide lange zijden tegelijk.
Voeding: 300KVA middelfrequentie AC voor stabiel langdurig lassen.

Portaal dubbelkops korte zijde naadlasmachine 2 Set

Gebruik middelfrequentie AC-lasvoeding om zeer stabiel lassen gedurende lange tijd te garanderen.

Productielijn voor transformatorradiatoren Productie van radiatoren 6

Twee-zijdige reinigings- en trimmachine

Reinig en trim de aan de lange zijde gelaste producten.

Schaar

Snijproces: Voer snijden uit op vereiste materialen.
Snijmateriaal: Wit stalen mes.
Snijmethode: Scharen snijden.

Productielijn voor transformatorradiatoren Productie van radiatoren 7

Vierhoekige boogsnijmachine

Hoekvorming: Snijd scherpe hoeken om afgeronde randen te vormen.
Snijmateriaal: Wit staal.
Snijmethode: Hydraulisch ponsen.

Dubbelkops drieweg automatische lasmachine

Lasvermogen: Middelfrequentie MD80 voeding.
Materiaalinvoer: Dubbelzijdige kanalen voor aanmeren en draaien. Transportmethode: Kettingplaat voor materiaaltransport in drie richtingen. Automatische Voeding: Grijper en laspositionering voor precieze bediening.

Productielijn voor transformatorradiatoren Productie van radiatoren 8

Steunhaak automatische lasmachine

Lasvermogen: Middelfrequentie MD40 voeding.
Voedingsmethode: Clip-type stapelen voor materiaalvoeding.
Laden: Pneumatische grijper laadt materialen naar laspositie.

Automatische luchtdichtheidsdetectiemachine

Testdruk: 10 bar.
Testmethode: Automatische druktest in watertank.
Overige informatie
Productdetails Technische diensten
Stalen paneel radiator productielijn U-vormige retour lay-out diagram Houd u aan klantgerichtheid en bied uw bedrijf uitgebreide pre-sales en after-sales services zoals installatie, inbedrijfstelling, training en onderhoud.
Productielijn voor transformatorradiatoren Productie van radiatoren 9 Pre-sales service: Voordat het contract wordt ondertekend, biedt het bedrijf klanten verschillende oplossingen voor het productieproces en technische adviesdiensten voor apparatuur.
Productieresultaten Installatie en inbedrijfstelling: Volgens het contract zal ons bedrijf de apparatuur veilig naar de door de gebruiker aangewezen installatieplaats transporteren binnen de gespecificeerde tijd en technische service-ingenieurs sturen om deze ter plaatse te installeren. Wanneer de gebruiker de basisinstallatie en inbedrijfstellingsreserveonderdelen heeft, zal de technische service-ingenieur de machine installeren en debuggen zodat de gebruiker deze kan gebruiken, zodat de installatie- en inbedrijfstellingsomgeving netjes, schoon en ordelijk is.
Productielijn voor transformatorradiatoren Productie van radiatoren 10 After-sales training: Het bedrijf biedt gratis technische training (min. 5 dagen) op de locatie van de koper of het trainingscentrum van de verkoper. Belangrijkste onderwerpen zijn:
-Gebruik van besturingssoftware -Aan/uit procedures
-Paneel- en softwareparameterinstellingen
-Basis machine reiniging en onderhoud
-Omgaan met veelvoorkomende hardwarefouten
-Operationele voorzorgsmaatregelen
Apparatuur onderhoud
-Eén jaar garantie na definitieve acceptatie;
-Reactietijd klantenservice is binnen 24 uur;
-Betaalde reparaties worden verstrekt na de garantieperiode.
NR. Naam Materiaal Opmerkingen
1 Paneel Koudgewalste staalplaat 1,1 mm dikte
2 Convectieplaat Koudgewalste staalplaat 0,3 mm dikte
3 Interfacetype   4x G 1/2 interne schroefdraadinterface
4 Productlengte   400-3000 mm
5 Productbreedte   300/400/500/600/900mm

Apparatuur configuratielijst



NR. Apparatuur naam Model Hoeveelheid Eenheid
1 Paneelspantlaadmachine HJ-0-0 1 set
2 Waterkanaalringlaad- en persmachine YZJ-0-0 1 set
3 Draai- en montagemachine 1 FZJ-0-0 1 set
4 Paneel pre-spot positioneringslasmachine DN75-2C 1 set
5 Paneel portaal multi-spot lasmachine 10*DN60-36C 3 set
6 Convectieplaat pre-spot lasmachine 2*DN63-4C 1 set
7 Convectieplaat portaal multi-spot lasmachine 4*DN63-16C 3 set
8 U-vormige lijn transportband ZJG-0-0 1 set
9 Lange zijde dubbelkops naadlasmachine 2*FVM300-2C 1 set
10 Portaal dubbelkops korte zijde naadlasmachine 1 2*FVM300-2C 1 set
11 Portaal dubbelkops korte zijde naadlasmachine 2 2*FVM300-2C 1 set
12 Twee-zijdige reinigings- en trimmachine XBJ-0-0 1 set
13 Schaar JCJ-0-0 1 set
14 Vierhoekige boogsnijmachine QJJ-0-0 1 set
15 Draai- en montagemachine 2 FZJ-0-0 1 set
16 Dubbelkops drieweg automatische lasmachine 2*MD80-2C 1 set
17 Steunhaak automatische lasmachine 2*MD40-4C 1 set
18 Automatische luchtdichtheidsdetectiemachine JCJ-0-0 1 set
19 Lossende transportband SSJ-0-0 1 set



Water-, elektriciteits- en gasconfiguratie

Project Parameters
Totaal stroomverdeling 1600KVA (Het werkelijke totale verbruik is ongeveer 1000KVA)
Gasbron druk 0,6 MPa
Waterbron druk 0,15 MPa ~ 0,30 MPa
Vereisten voor persluchtbron 1000L/min
Totale waterstroom 1200L/min
Apparatuur bezettingslengte*breedte ca. 60m*10m
