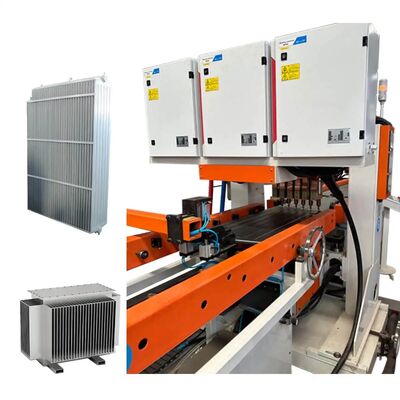

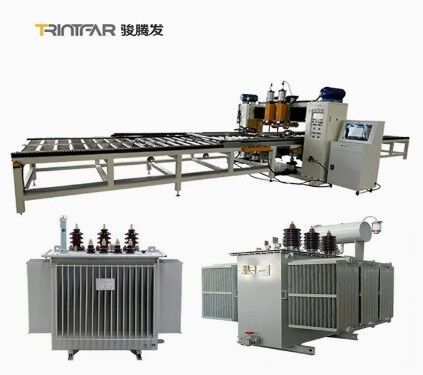

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen
Automatic production line for power transformer coolers - High-speed equipment for manufacturing coolers - Plate-type cooler production line
Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen

Grote Afbeelding :  Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen

Productdetails:
Plaats van herkomst: China
Merknaam: Trintfar
Certificering: CE
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: 10000~500000
Verpakking Details: Houten beugels/houten koffers
Levertijd: 60 ~ 90
Betalingscondities: L/C, D/A, D/P, T/T
Contact

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen

beschrijving
Model-NR.: FVM-170KVA Productiewerkingsgebied: Productlijn
Certificering: ISO, CE, ABS After-sales service: 1 jaar garantie
Transportpakket: HOUTEN KIST Handelsmerk: TRINTFAR



Workflow

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 0

Werkstroom:Paneelvakwerk-laadmachine → Waterkanaalring-laad- en persmachine → Draai- en assemblage machine 1 → Paneel-voorspot-positioneringslasmachine → Paneelportaal-multipuntlasmachine → Convectieplaat-voorspotlasmachine → Convectieplaat-portaal-multipuntlasmachine → U-vormige lijn-transportband → Lange zijde dubbelkop-naadlasmachine → Portaal dubbelkop-korte zijde naadlasmachine 1 → Portaal dubbelkop-korte zijde naadlasmachine 2 → Twee-zijdige reinigings- en trim-machine → Knipschaar → Vierhoek-boogsnijmachine → Draai- en assemblage machine 2 → Dubbelkop-drie-weg automatische lasmachine → Steunhaak automatische lasmachine → Automatische druk-luchtdichtheidstestmachine → Ontlaad-transportband
Hoofduitrusting

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 1



Paneelvakwerk-laadmachine

Handmatig laden van gestapelde materialen op invoerplatformwagens met de kraanwagen, met twee materiaalplaatsingsposities aan elke zijde.
Vakwerk-grijper pakt automatisch materialen van beide zijden van de plaatwagen en plaatst deze op de transportband.
Centrale klempen-positioneringsmechanisme centreert het paneel op de transportband.
Servo-aangedreven mechanisme verplaatst de plaat naar de voorspotlasmachine voor spotlassen aan beide zijden.

Waterkanaalring-laad- en persmachine

De waterkanaalring maakt gebruik van vibrerende plaatvoeding met een dubbel-railsysteem.
Twee perskoppen aan elke zijde drukken de waterkanaalringen aan de voor- en achterzijde.
Materiaaloverdracht maakt gebruik van aangedreven rolvoeding.

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 2

Draai- en assemblage machine

Snel en nauwkeurig omkeren.
Hoogwaardige kettingen voor transmissie; 400W reductiemotor als aandrijving.
Tandwielreductiemotor met sensor voor nauwkeurige draaipositionering.
Automatische besturing, geen handmatige tussenkomst.
Bestaat uit draailichaam, laadapparaat, elektrische console, besturingssysteem en veiligheidshek. Past zich aan diverse productdraaivereisten aan, wat zorgt voor veilige, soepele en efficiënte materiaaloverdracht tussen bewerkingen.

Paneel-voorspot-positioneringslasmachine

Het paneel stroomt automatisch naar de lasstop-positie op het transportbandrek, en lassers aan beide zijden starten met voorspotlassen. Voorspotlassen vereist slechts één rij. Gebruikt 1 set AC DN75 voeding.

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 3

Paneel-portaal-multipuntlasmachine

3 portaal-multipuntlasmachines voor lassen. Elke unit heeft 18 sets cilinderlasverbindingen. AC lasvoeding voor het lassen van één rij soldeerpunten tegelijk. Hoge-snelheid servo-koppeling stappenmotor voedt de grijper naar voren om de waterkanaalplaat te leveren.

Convectieplaat-voorspotlasmachine

Convectieplaat handmatig geladen op de online gereedschapgeleider. Lassen uitgevoerd met een portaal 4-kop voorspotlasmachine. Materialen handmatig in de eerste rij voorgestelde posities geduwd voor lassen. Apparatuur verschuift automatisch voor resterende laspunten.

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 4

Convectieplaat-portaal-multipuntlasmachine

Vooraf ingesteld Pad: Convectieplaat volgt vooraf ingesteld pad in gereedschapgeleider.
Dubbele Portaal Lassen: 2 portaal-multipuntlassers.
Pneumatische Verbindingen: 16 sets per unit.
AC Voeding: AC & enkelzijdig voor rijlassen.
Servo Stappenmotor: Hoge-snelheid servo stappenmotor voedt grijper voor waterkanaalplaat.

U-vormige lijn-transportband

Gebruik roltransportbandrek om materialen in U-vormige lay-out te transporteren.
Ruimte-efficiëntie: U-vorm bespaart ruimte, optimaliseert proces.
Gebruiksgemak: Kleiner werknemersbereik, handig, vermindert intensiteit.

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 5

Lange zijde dubbelkop-naadlasmachine

Gelijktijdig Lassen: Lassen van beide lange zijden tegelijk.
Voeding: 300KVA middenfrequentie AC voor stabiel langdurig lassen.

Portaal dubbelkop-korte zijde naadlasmachine 2 Sets

Gebruik middenfrequentie AC lasvoeding om langdurig zeer stabiel lassen te garanderen.

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 6

Twee-zijdige reinigings- en trim-machine

Reinigen en trimmen van de aan de lange zijde gelaste producten.

Knipschaar

Snijproces: Uitvoeren van snijden op vereiste materialen.
Snijder Materiaal: Witstalen mes.
Snijmethode: Schaarsnijden.

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 7

Vierhoek-boogsnijmachine

Hoekvorming: Snijden van scherpe hoeken om afgeronde randen te vormen.
Snijder Materiaal: Witstaal.
Snijmethode: Hydraulisch ponsen.

Dubbelkop-drie-weg automatische lasmachine

Lasvermogen: Middenfrequentie MD80 voeding.
Materiaalstroom: Dubbelzijdige kanalen voor koppelen en draaien. Transportmethode: Kettingplaat voor materiaaltransport op drie wegen. Automatische Voeding: Grijper en laspositionering voor nauwkeurige werking.

Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 8

Steunhaak automatische lasmachine

Lasvermogen: Middenfrequentie MD40 voeding.
Voedingsmethode: Clip-type stapelen voor materiaalvoeding.
Laden: Pneumatische grijper laadt materialen naar laspositie.

Automatische druk-luchtdichtheidstestmachine

Testdruk: 10 bar.
Testmethode: Automatische druktest in watertank.
Overige informatie
Productdetails Technische Diensten
Stalen Paneel Radiator Productielijn U-vormige Retour Lay-out Diagram Houd u aan klantgerichtheid en bied uw bedrijf uitgebreide pre-sales en after-sales diensten zoals installatie, inbedrijfstelling, training en onderhoud.
Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 9 Pre-sales service: Voorafgaand aan de ondertekening van het contract biedt het bedrijf klanten diverse productieprocesoplossingen en technische adviesdiensten voor apparatuur.
Productieresultaten Installatie en inbedrijfstelling: Volgens het contract transporteert ons bedrijf de apparatuur veilig naar de door de gebruiker aangewezen installatieplaats binnen de gestelde termijn, en stuurt technische service-ingenieurs om deze ter plaatse te installeren. Wanneer de gebruiker de basis reserveonderdelen voor installatie en inbedrijfstelling heeft, zal de technische service-ingenieur de machine installeren en debuggen voor gebruik door de gebruiker, zodat de installatie- en inbedrijfstellingslocatie netjes, schoon en geordend is.
Automatische productielijn voor koelmachines voor transformatoren - Hoogspeedapparatuur voor de productie van koelmachines - Productielijn voor koelmachines voor platen 10 After-sales Training: Het bedrijf biedt gratis technische training (min. 5 dagen) op de locatie van de koper of in het trainingscentrum van de verkoper. Belangrijke onderwerpen zijn:
-Gebruik van besturingssoftware -Aan/uit procedures
-Paneel- en softwareparameterinstellingen
-Basis reiniging en onderhoud van de machine
-Omgaan met veelvoorkomende hardwarefouten
-Operationele voorzorgsmaatregelen
Apparatuuronderhoud
-Eén jaar garantie na definitieve acceptatie;
-Reactietijd van de klantenservice is binnen 24 uur;
-Betaalde reparaties worden aangeboden na de garantieperiode.
NR Naam Materiaal Opmerkingen
1 Paneel Koudgewalste staalplaat 1,1 mm dikte
2 Convectieplaat Koudgewalste staalplaat 0,3 mm dikte
3 Interface type   4x G 1/2 binnendraad interface
4 Productlengte   400-3000 mm
5 Productbreedte   300/400/500/600/900mm

Lijst met apparatuurconfiguratie



NR Apparatuur naam Model Hoeveelheid Eenheid
1 Paneelvakwerk-laadmachine HJ-0-0 1 set
2 Waterkanaalring-laad- en persmachine YZJ-0-0 1 set
3 Draai- en assemblage machine 1 FZJ-0-0 1 set
4 Paneel-voorspot-positioneringslasmachine DN75-2C 1 set
5 Paneel-portaal-multipuntlasmachine 10*DN60-36C 3 set
6 Convectieplaat-voorspotlasmachine 2*DN63-4C 1 set
7 Convectieplaat-portaal-multipuntlasmachine 4*DN63-16C 3 set
8 U-vormige lijn-transportband ZJG-0-0 1 set
9 Lange zijde dubbelkop-naadlasmachine 2*FVM300-2C 1 set
10 Portaal dubbelkop-korte zijde naadlasmachine 1 2*FVM300-2C 1 set
11 Portaal dubbelkop-korte zijde naadlasmachine 2 2*FVM300-2C 1 set
12 Twee-zijdige reinigings- en trim-machine XBJ-0-0 1 set
13 Knipschaar JCJ-0-0 1 set
14 Vierhoek-boogsnijmachine QJJ-0-0 1 set
15 Draai- en assemblage machine 2 FZJ-0-0 1 set
16 Dubbelkop-drie-weg automatische lasmachine 2*MD80-2C 1 set
17 Steunhaak automatische lasmachine 2*MD40-4C 1 set
18 Automatische druk-luchtdichtheidstestmachine JCJ-0-0 1 set
19 Ontlaad-transportband SSJ-0-0 1 set



Water, Elektriciteit en Gas Configuratie

Project Parameters
Totaal stroomdistributie 1600KVA (Het werkelijke totale stroomverbruik is ongeveer 1000KVA)
Gasbron druk 0,6 MPa
Waterbron druk 0,15 MPa~0,30 MPa
Vereisten voor persluchtbron 1000L/min
Totale waterstroom 1200L/min
Apparatuur bezetting lengte*breedte ca. 60m*10m
