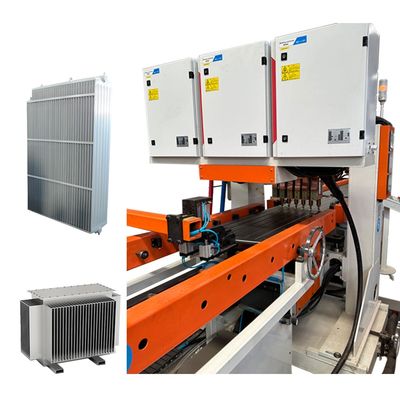

Volledig automatische transformator radiator vin productielijn
De hele lijn bestaat uit een automatische ontwaaier, rolvormer, omloopplatform, meerdere pleksweldmachines, zijnaasweldmachine, hoofdweldmachine, zijscherenmachine, hoofdsnijmachine,en doorstuurtafel, onder andere.
De beschikbare maten zijn 320, 460, 480, 520 en 535, of ze kunnen op maat worden ontworpen op basis van de specifieke eisen van de klant.
De totale lijn is volledig automatisch en zorgt voor een hoge kwaliteit van het product en een topprestatie die voldoet aan wereldklasse normen.
Werkstroom:Decoiling→rolvorming→hydraulische pers→omdraaien → meervoudig puntlassen→ zijnaadlassen → hoofdlassen → zijscheren → hoofdsnijden → eindproduct → automatische paneelstapelmachine

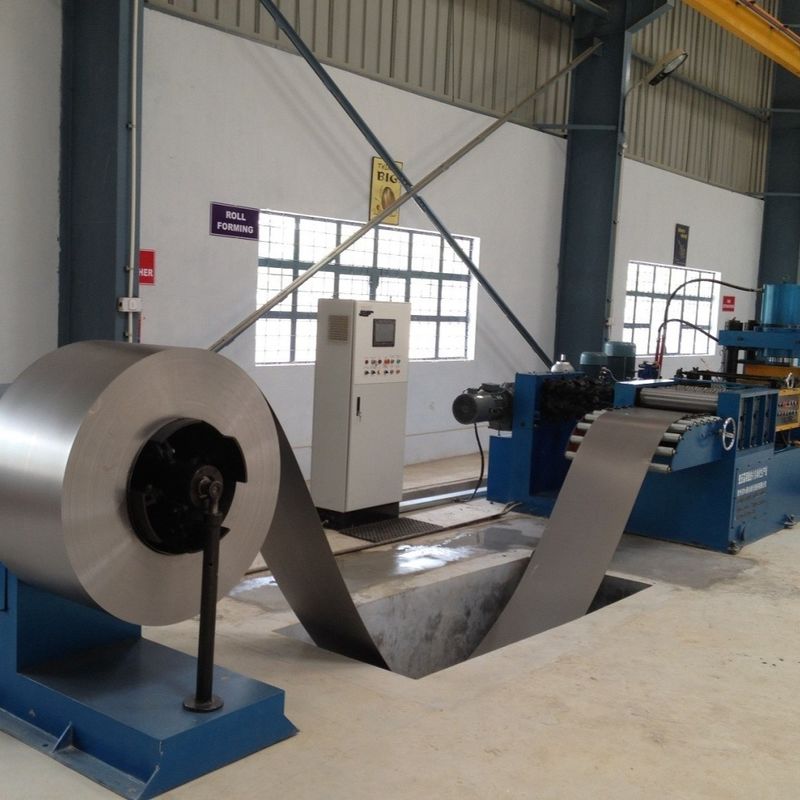

Rolformingsstation
Rolingssnelheid: 6-14 m/min.
Verstelbare druk
Eindpunch: hydraulische pers van 315 ton
Roterende encoder en servo-aandrijving voor lengte/grootte nauwkeurigheid van vinnen
Het evenwichtmechanisme zorgt voor vlakheid van het enkele stuk
Niet-gewalst materiaal dat via een laadwagen op een 5-tons losstapel wordt geplaatst en in vellen wordt gewalst
Facultatief buffergat per verzoek van de klant
Omdraai- en aansluitstation
Vervoer snelheid: 5-15 m/min.
180° omdraaien van de radiatorvinnen
Flip-apparaat: draaiend rek, flip-rack, transmissiesysteem, flip-apparaat, duw-apparaat, enz.
Eerste plaat bereikt vooraf ingestelde positie → omgedraaid naar tegenovergestelde transportrack
Tweede plaat bereikt vooraf ingestelde positie → duwapparaat beweegt het op de eerste plaat, het voltooien van de verbinding
Voorspotsweisstations met twee koppen
Twee sets spotsweisdruktoestellen
Vermogen: 60 KVA
Na het omdraaien en monteren, pre-spot lasmachine uitlijnt & fixes werkstukken voor multi-spot las

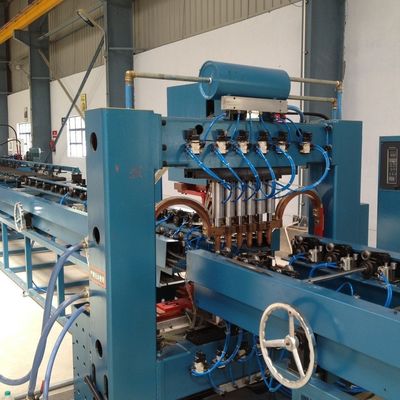

Slagstation met meervoudig punt op de scharnier
12 sets spotsweisdruktoestellen
Dubbelkop lassenkop, 6 punten per rij
AC-voeding: 12 sets
Vermogen: 12 * 50 KVA
Dubbele rij lassen voor een betere efficiëntie

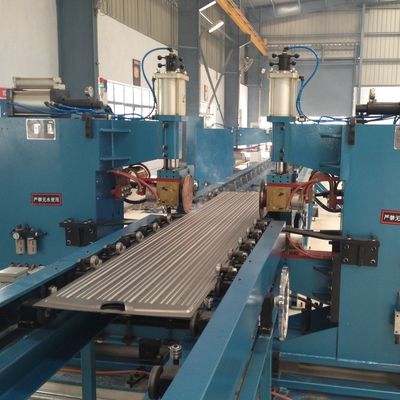

Doppelzijdig naadlassenstation
met een vermogen van niet meer dan 50 W
4 sets drukkoppen voor het naad lassen
2 sets wisselfrequente lasstroomvoorzieningen
Vermogen: 2 * 160 KVA
Maximale druk: 12.000 N
Mechanisme voor differentiële transmissie
Naadlassen snelheid: 0-2,8 m/min
Stations voor het slijpen en het gelijkstellen van rollen
Bestaat uit een machinebox, een aandrijfinrichting, een scheerapparaat, een randvermalingsmechanisme, een niveaumaat, een elektronisch besturingssysteem, een pneumatisch systeem, enz.
Rolscheerplaat snijdt aan beide zijden; snijplaat gemaakt van legeringswerktuigstaal (schokbestendig, slijtvast, lange levensduur)
Rolingssnelheid: 2-6 m/min.
aandrijfkracht: 4 kW
Samengesteld uit een basis, een hefmechanisme, een perforatieraam, een perforatiematerieel, een perforatiesilinder, een liftcilinder en een hydraulisch station
Gebruikt voor het snijden van losse uiteinden om de uitlijning en consistentie van de randen te waarborgen
Punch die met geslepen rand om punchkracht te verminderen
Druk van de punchmachine: 160 T
Eind argonbooglassenstation
2 sets apparatuur, symmetrisch geplaatst
1 set voor het lassen van het voorste uiteinde, 1 set voor het lassen van het achterste uiteinde van het werkstuk
4 sets Panasonic argonbooglassen stroomvoorziening
Stroombereik: 5-315 A
Sluitingssnelheid: 300-600 mm/min
Voor de verpakking van producten van de categorieën A, B, C, D, E, F, G, H, H, H, H, H, H, H, H en H
Paletsafstand: 45 mm
Aansluitingswijze: cilinderklemmateriaal, grijper 90° draaien om op het rek te plaatsen
Werkwijze van het materiaalkarretje: Servo-stapbeweging, verplaatst naar de volgende positie na het plaatsen van 1 stuk, handmatige vervanging van het karretje wanneer het rek vol is
