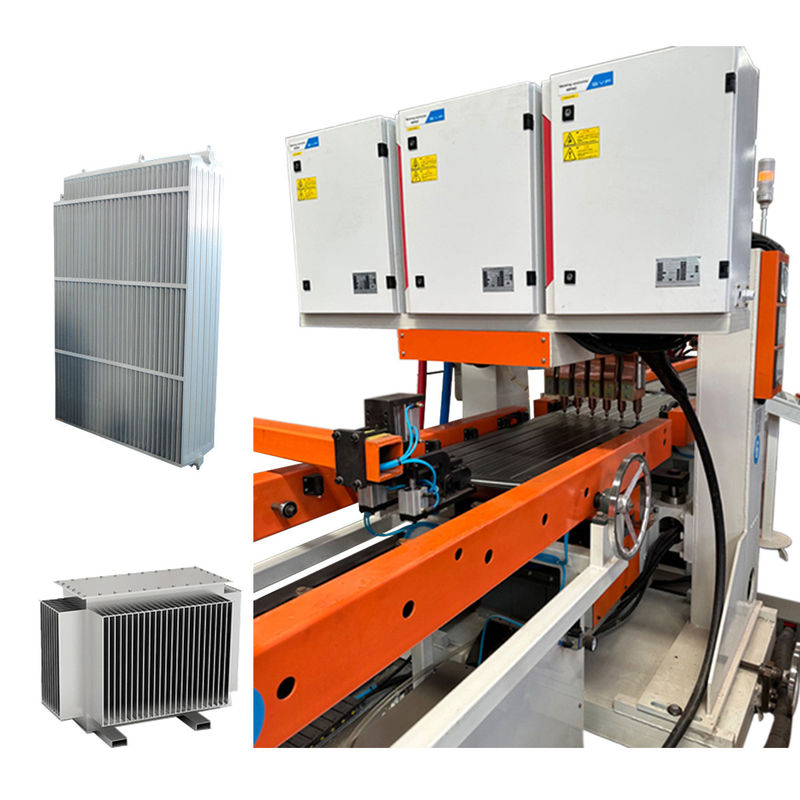

TRINTFAR Volledig automatische transformator radiator fin productielijn

TRINTFAR Volledig automatische transformator radiator fin productielijn
TRINTFAR Fully Automatic Transformer Radiator Fin Production Line
TRINTFAR Volledig automatische transformator radiator fin productielijn TRINTFAR Volledig automatische transformator radiator fin productielijn TRINTFAR Volledig automatische transformator radiator fin productielijn TRINTFAR Volledig automatische transformator radiator fin productielijn

Grote Afbeelding :  TRINTFAR Volledig automatische transformator radiator fin productielijn

Productdetails:
Place of Origin: China
Merknaam: Trintfar
Certificering: CE
Betalen & Verzenden Algemene voorwaarden:
Minimum Order Quantity: 1
Prijs: 10000~500000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 60~90
Payment Terms: L/C, D/A, D/P, T/T
Contact

TRINTFAR Volledig automatische transformator radiator fin productielijn

beschrijving
Power: 12 * 50 KVA AC power supplies: 12 sets
Seam welding speed: 0-2.8 m/min Grabbing method: Cylinder clamps material, gripper turns 90° to place on rack
Material cart working method: Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full
Markeren:

12 * 50 KVA Transformer Radiator Fin Productie Lijn

,

Volledig automatische transformator radiator vin productielijn

PRODUCTEN beschrijvingen

Werkstroom

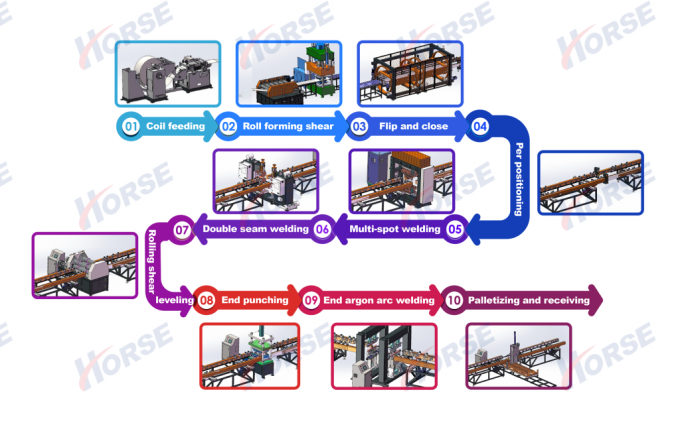

Werkstroom:Afspelen→rolvormen→hydraulische pers→omdraaien → meervoudig puntlassen→ zijnaaslassen → hoofdlassen → zijscheren → hoofdsnijden → eindproduct → automatische panelen stapelmachine

Hoofdapparatuur

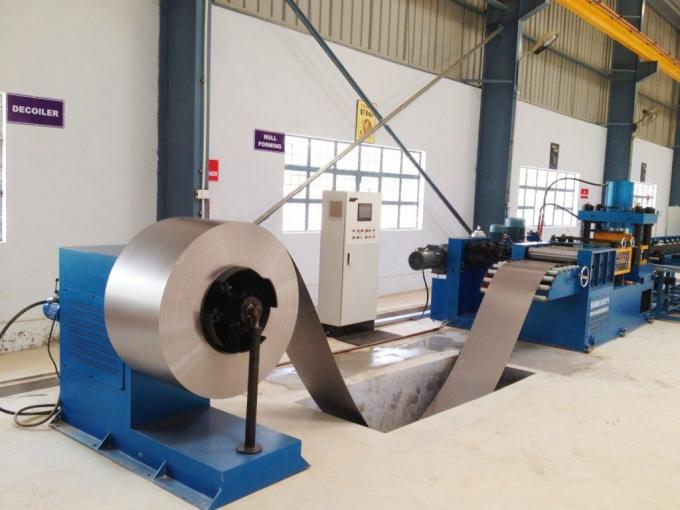

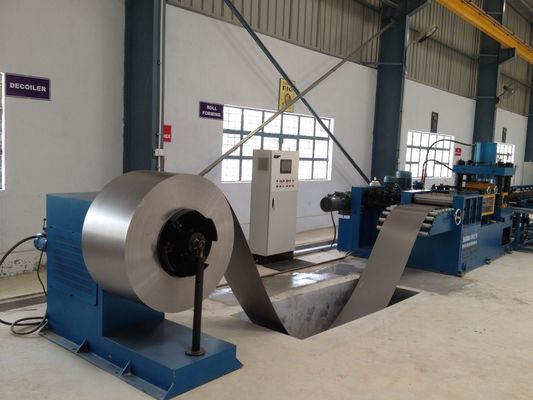

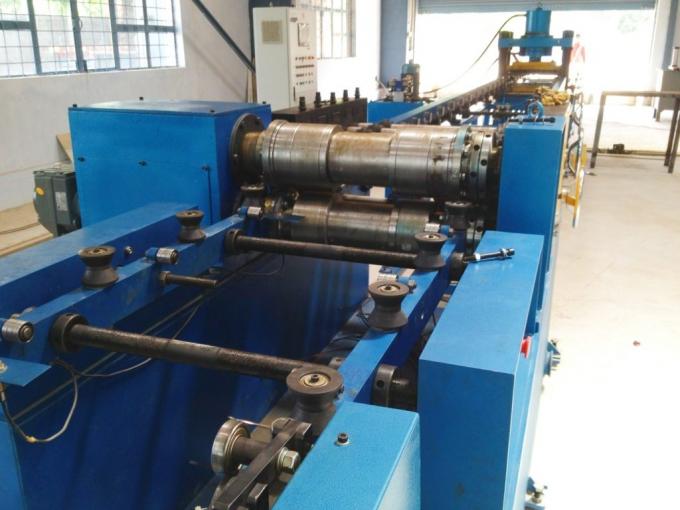

Rolformingsstation

Rolingssnelheid: 6-14 m/min.

Verstelbare druk

Eindpunch: hydraulische pers van 315 ton

Roterende encoder en servo-aandrijving voor lengte/grootte nauwkeurigheid van vinnen

Het evenwichtmechanisme zorgt voor vlakheid van het enkele stuk

Niet-gewalst materiaal dat via een laadwagen op een 5-tons losstapel wordt geplaatst en in vellen wordt gewalst

Facultatief buffergat per verzoek van de klant

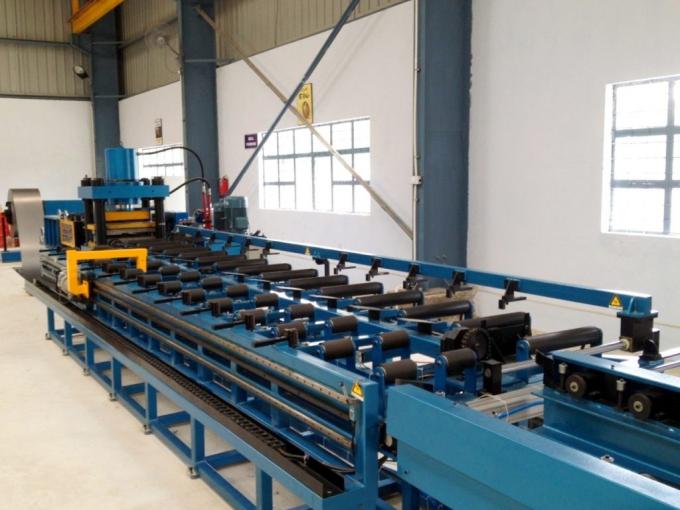

Omdraai- en aansluitstation

Vervoer snelheid: 5-15 m/min.

180° omdraaien van de radiatorvinnen

Flip-apparaat: draaiend rek, flip-rack, transmissiesysteem, flip-apparaat, duw-apparaat, enz.

Eerste plaat bereikt vooraf ingestelde positie → omgedraaid naar tegenovergestelde transportrack

Tweede plaat bereikt vooraf ingestelde positie → duwapparaat beweegt het op de eerste plaat, het voltooien van de verbinding

Voorspotsweisstations met twee koppen

Twee sets spotsweisdruktoestellen

Vermogen: 60 KVA

Na het omdraaien en monteren, pre-spot lasmachine uitlijnt & fixes werkstukken voor multi-spot las

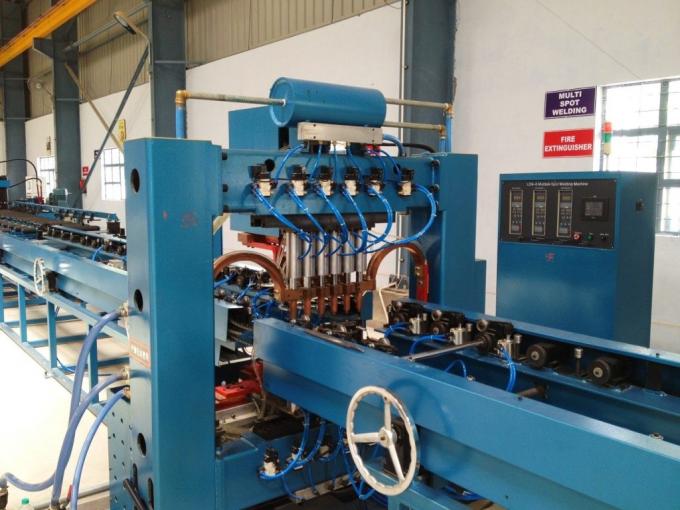

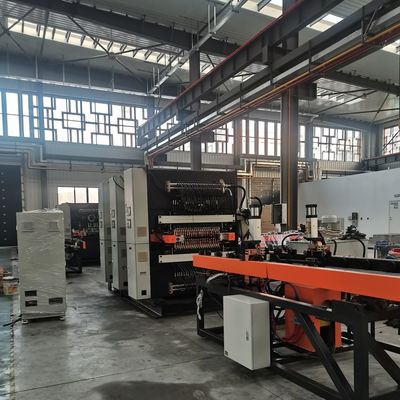

Slagstation met meervoudig punt op de scharnier

12 sets spotsweisdruktoestellen

Dubbelkop lassenkop, 6 punten per rij

AC-voeding: 12 sets

Vermogen: 12 * 50 KVA

Dubbele rij lassen voor een betere efficiëntie

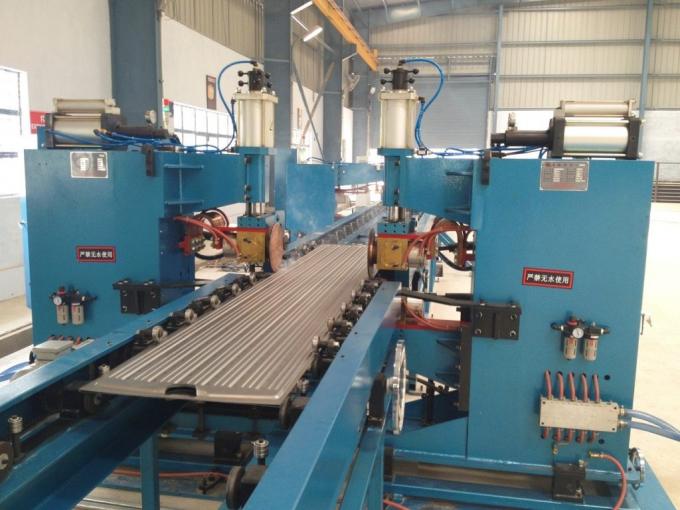

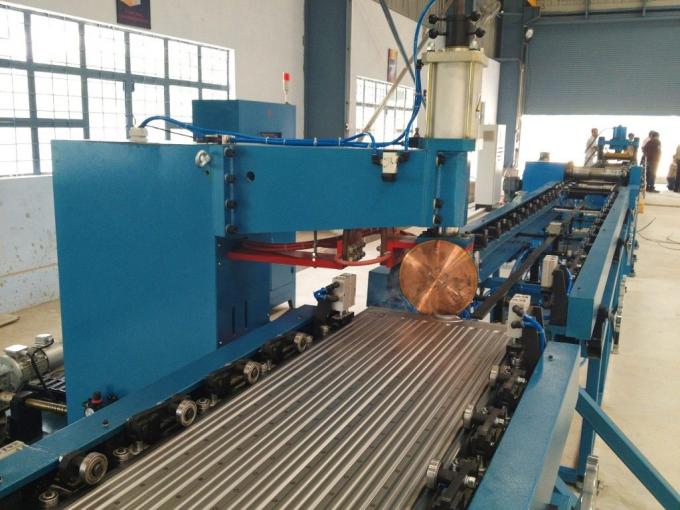

Doppelzijdig naadlassenstation

met een vermogen van niet meer dan 50 W

4 sets drukkoppen voor het naad lassen

2 sets wisselfrequente lasstroomvoorzieningen

Vermogen: 2 * 160 KVA

Maximale druk: 12.000 N

Mechanisme voor differentiële transmissie

Naadlassen snelheid: 0-2,8 m/min

Stations voor het slijpen en het gelijkstellen van rollen

Bestaat uit een machinebox, een aandrijfinrichting, een scheerapparaat, een randvermalingsmechanisme, een niveaumaat, een elektronisch besturingssysteem, een pneumatisch systeem, enz.

Rolscheerplaat snijdt aan beide zijden; snijplaat gemaakt van legeringswerktuigstaal (schokbestendig, slijtvast, lange levensduur)

Rolingssnelheid: 2-6 m/min.

aandrijfkracht: 4 kW

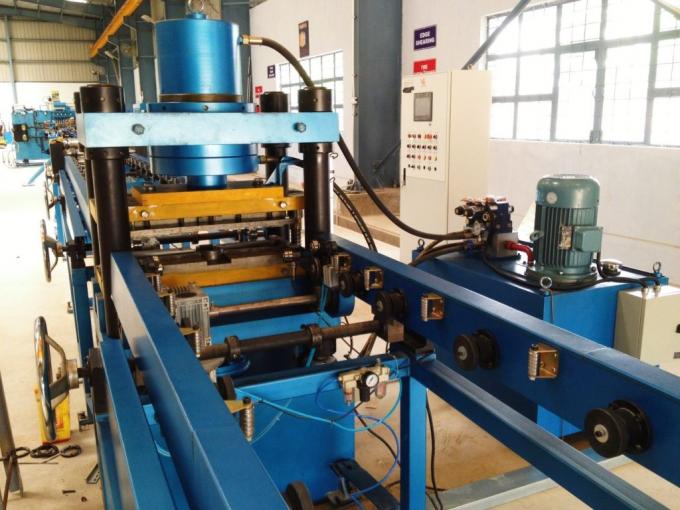

Eindpunctstation

Samengesteld uit een basis, een hefmechanisme, een perforatieraam, een perforatiematerieel, een perforatiesilinder, een liftcilinder en een hydraulisch station

Gebruikt voor het snijden van losse uiteinden om de uitlijning en consistentie van de randen te waarborgen

Punch die met geslepen rand om punchkracht te verminderen

Druk van de punchmachine: 160 T

Eind argonbooglassenstation

2 sets apparatuur, symmetrisch geplaatst

1 set voor het lassen van het voorste uiteinde, 1 set voor het lassen van het achterste uiteinde van het werkstuk

4 sets Panasonic argonbooglassen stroomvoorziening

Stroombereik: 5-315 A

Sluitingssnelheid: 300-600 mm/min

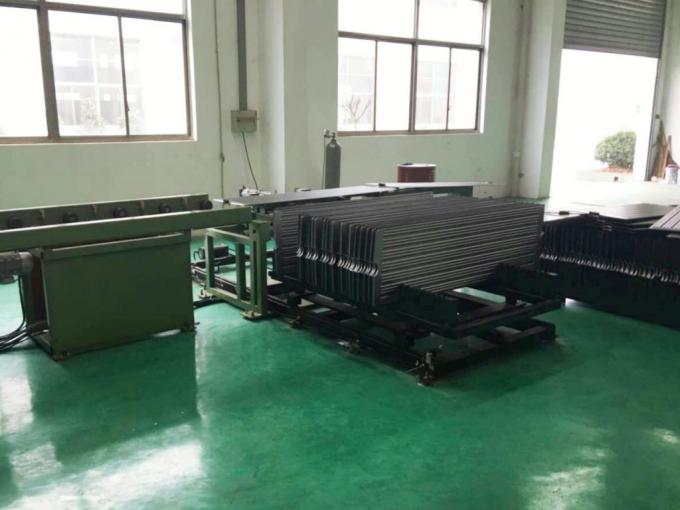

Paletiseringsstation

Voor de verpakking van producten van de categorieën A, B, C, D, E, F, G, H, H, H, H, H, H, H, H en H

Paletsafstand: 45 mm

Aansluitingswijze: cilinderklemmateriaal, grijper 90° draaien om op het rek te plaatsen

Werkwijze van het materiaalkarretje: Servo-stapbeweging, verplaatst naar de volgende positie na het plaatsen van 1 stuk, handmatige vervanging van het karretje wanneer het rek vol is

Vervaardiging uit produkten van de posten 8521 tot en met 8528


TRINTFAR Volledig automatische transformator radiator fin productielijn 10

met een diameter van niet meer dan 600 mm

De Header Punch Machine indexeert automatisch om tot 40 sloepparen op een buis te maken (max 40 panelen).Interne steun voorkomt vervorming tijdens het punchsen- Cyclustijd per slag: ~6 seconden.

TRINTFAR Volledig automatische transformator radiator fin productielijn 11

Montage-inrichting

De Horizontale Montage Fixture helpt bij het monteren van radiatorpanelen aan koppijpen.Eén uiteinde wordt handmatig ingesteld voor de lengte, terwijl aan het andere uiteinde een hydraulische pers wordt gebruikt voor het vasthouden en plaatsen van de schroeven.

TRINTFAR Volledig automatische transformator radiator fin productielijn 12

Flankenlassen

Met de aangedreven aanpassingen voor de lengte van het paneel en de diepte van de montage, is het mogelijk om de flenzen op de middenlijn van de radiator precies uit te richten.Het maakt een snelle herconfiguratie mogelijk voor productieveranderingenDe positie van de servomotor zorgt voor een nauwkeurige montage.

TRINTFAR Volledig automatische transformator radiator fin productielijn 13

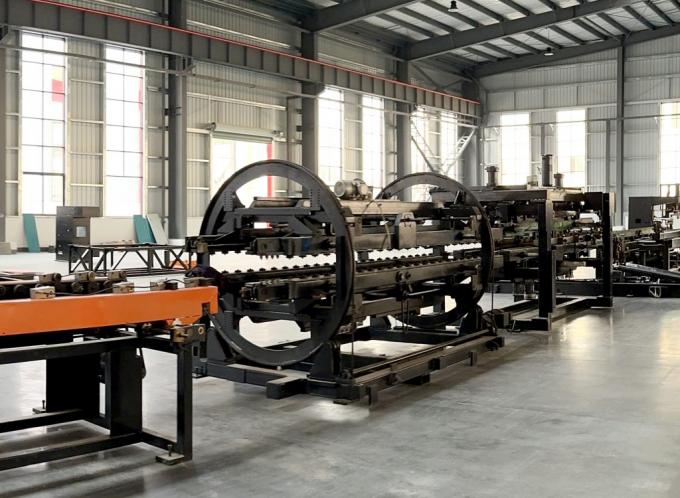

Omdraai tafel voor het samenstellen van het lassen

De aangedreven rotatiebevestiging is ontworpen om de radiatorelementen voor de radiatorassemblage te draaien, nadat de koppijp aan de ene kant is gelast, en vervolgens de radiator om te draaien om aan de andere kant te lassen.

Overige informatie



Productgegevens

Trintfar Horse Transformer Radiator Fin Production Line voldoet aan internationale normen en biedt een meer economische en concurrerende prijs.

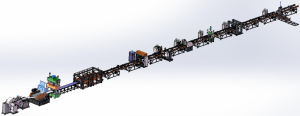

Volledig automatische transformator Radiator Fin Productie LijnLayout Diagram

Productieresultaten

TRINTFAR Volledig automatische transformator radiator fin productielijn 15

Lijst met apparatuurconfiguratie

- Nee, niet echt. Naam Model Qty Eenheid
1 Automatische ontwikkelmachine FJJ-0-0 1 Gezet
2 met een vermogen van niet meer dan 10 kW CXJ-0-0 1 Gezet
3 met een vermogen van niet meer dan 10 kW FZJ-0-0 1 Gezet
4 met een vermogen van meer dan 50 W DN60-2C 1 Eenheid
5 met een diameter van niet meer dan 10 mm LM-12C 1 Eenheid
6 met een vermogen van niet meer dan 10 kW 2*FVM160-2C 1 Eenheid
7 rollen- en nivelmachines JPJ-0-0 1 Eenheid
8 Eindpunstmachine CQJ-0-0 1 Eenheid
9 Eindargonbooglasmachine YHH-4C 2 Eenheid
10 Machines voor het stapelen van eindproducten MDJ-0-0 1 Eenheid
11 met een vermogen van niet meer dan 10 kW SSJ-0-0 10 Eenheid

Stelselsysteem Lijst

Pneumatische apparatuur Airtac
Controle Mitsubishi of Siemens
Servosystemen - Ja, ja.
Lineaire lagers en actuatoren THK
Hydraulische Yuci
Elektrische apparatuur Schneider, Siemens
