Werkstroom:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor







Boek een fabriekstour

	Hoofdproducten:	“Spot Lasmachine‬,“Butt Welding Machine‬,¢ Lasersweismachine‬,“Seam Welding Machine‬,‬...‬
	Adres:	Gebouw 8, nr. 889, Guinan Road, District Songjiang, Shanghai, China
	Hoofdmarkten:	Noord-Amerika, Zuidoost-Azië, Midden-Oosten
	Internationale handelsvoorwaarden (Incoterms):	Andere
	Betalingsvoorwaarden:	LC, T/T, Western Union, Kleine betaling
	Gemiddelde tijd:	Hoogte seizoen: één maand Voorbereidingstijd buiten het seizoen: één maand

Gemiddelde responstijd: ≤ 4,59 uur



De in 1995 opgerichte Trintfar Group is een hightech onderneming voor geautomatiseerde lasapparatuur die wetenschappelijk onderzoek, ontwikkeling, productie en verkoop integreert.Het hoofdkantoor van de groep is gevestigd in Shanghai, met vier vestigingen in Shanghai, Ningbo en Dongguan.

Als nationale hightechonderneming beschikt de Trintfar-groep over een groot aantal geavanceerde lastechnologische producten, waaronder IF, HF-omvormerweerstandssweismachine, automatische intelligente NC,intelligente lasersweisapparatuur, productielijn voor het lassen van auto's, intelligent robotintegratie systeem, enz.

Onze producten worden niet alleen toegepast op de grote automobielindustrie en de productie van onderdelen in China, maar ook op de luchtvaart, de productie van huishoudelijke apparaten,elektrische apparaten voor laagspanning en andere industrieën.

Het bedrijf heeft een langetermijnstrategisch plan opgesteld, door uitwisselingen en samenwerking met buitenlandse uitstekende ondernemingen en door voortdurend buitenlandse geavanceerde technologie en apparatuur te importeren,De Commissie heeft de Commissie verzocht om een verslag uit te brengen., geïndustrialiseerde en internationale ondernemingen

Hoofdapparatuur



Verpakkingsmachine voor panelen

Handmatig laden van gestapelde materialen op voedingsplatformwagons met behulp van de boomwagon, met twee materialenplaatsingsposities aan elke zijde.

De trussgripper grijpt automatisch materialen aan beide zijden van de platenwagen en plaatst deze op de transportlijn.

Het mechanisme voor het plaatsen van het paneel met middelste klem richt het paneel op de vervoerband.

Een servo-aangedreven mechanisme verplaatst het bord naar de pre-spot lassen machine voor spotlassen aan beide zijden.

Machines voor het laden en persen van waterkanalen

De waterwegring maakt gebruik van een trillingsplaat met een dubbel spoor.

Twee drukkoppen aan elke zijde drukken op de waterwegringen aan de voor- en achterzijde.

De transmissie van het materiaal wordt aangedreven door een rolvoeding.

met een vermogen van niet meer dan 10 kW

Snel en nauwkeurig omdraaien.

Hoogwaardige ketens voor de transmissie; 400W reductiemotor als aandrijving.

Vermindermotor met sensor voor nauwkeurige draaipositiëring.

Automatische besturing, geen handmatige interventie.

Het bestaat uit een draaibodem, een laadapparaat, een elektrische console, een besturingssysteem en een veiligheidsheining.en efficiënte materiaaloverdracht tussen de activiteiten.

Panel pre-spot positionerings lassen machine

Het paneel stroomt automatisch naar de stoppositie van het laswerk op het transportrack en de laswerkers aan beide zijden beginnen met het pre-spot laswerk.

Pre-spot lassen is slechts voor één rij vereist.

Gebruikt 1 set van AC DN75 voeding.

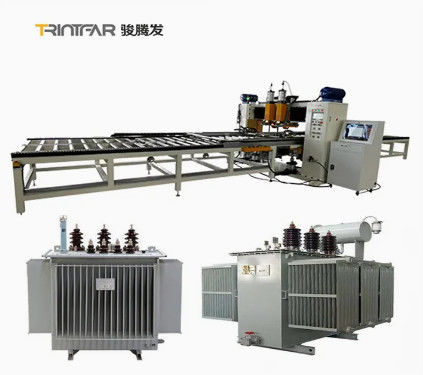

Schommelmachine voor het lassen van panelen met meer dan één punt

3 galerij-spotsweldmachines voor het lassen.

Elk apparaat heeft 18 sets van cilinders.

AC-sweiskrachtbron voor het lassen van één rij soldeerslijpen tegelijk.

Een hoge snelheid servo-linking stepper voedt de gripper naar voren om de waterkanaalplaat te voorzien.

met een vermogen van niet meer dan 50 W

Convectieplaat handmatig op de online gereedschapsgids geladen.

Verwelding met behulp van een portier met 4 koppen voorspotsweldmachine.

Materialen die handmatig in de eerste rij van voorbestemde plaatsen voor het lassen worden geduwd.

De apparatuur schakelt automatisch voor de resterende laspunten.

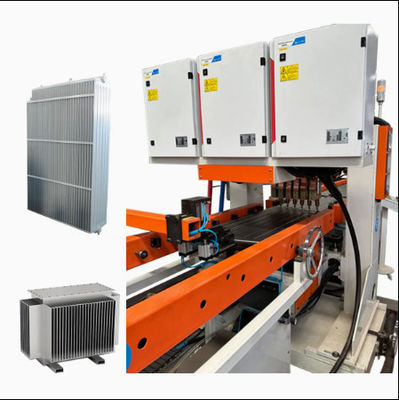

Convectieplaat gantry multi-spot lasmachine

Vooraf ingesteld pad: Convectieplaat volgt een vooraf ingesteld pad naar de gereedschapsgids.

Dual gantry lassen: 2 galerij meerpuntslassen.

Pneumatische gewrichten: 16 stuks per eenheid.

AC-stroomtoevoer: wisselstroom & eenzijdig voor rijlassen.

Servo-stapper: Servo-stapper met hoge snelheid voedt gripper voor waterkanaalplaat.

met een vermogen van meer dan 50 W

Gebruik een roltransportrek om materialen in een U-vormige lay-out over te brengen.

Ruimte-efficiëntieU-vorm bespaart ruimte, optimaliseert het proces.

Gemakkelijk te bedienen: kleiner werkersbereik, handig, vermindert de intensiteit.

Lasmachine met lange zijkant met dubbele naad

Gelijktijdig lassen: Las beide lange zijden tegelijk.

Stroomvoorziening: 300 KVA middenfrequente wisselstroom voor stabiel langdurig lassen.

2 Set

Gebruik een AC-sweiskrachtbron met een gemiddelde frequentie om een zeer lange tijd stabiel lassen te garanderen.

met een vermogen van niet meer dan 50 kW

Reinig en trim de langzijdig gelaste producten.

scheren

Snijproces: Snijding van de benodigde materialen.

Materiaal van de snijmachineWit staallem.

SnijmethodeSnijdoek.

met een vermogen van niet meer dan 10 kW

Hoekvorming: Snij scherpe hoeken af tot afgeronde randen.

Materiaal van de snijmachineWit staal.

Snijmethode- Hydraulisch steken.

Automatische lasmachine met twee koppen en drie richtingen

LasvermogenMiddelfrequente MD80 voedingsbron.

Materialenstroom: dubbelzijdige kanalen voor aanleggen en draaien.

Vervoermethode: ketenplaat voor het driewegtransport van materialen.

Automatische voeding: Grijp- en laspositie voor nauwkeurige werking.

Automatische lasmachine voor steunhaken

LasvermogenMiddelfrequente MD40 voedingsbron.

Voedingsmethode: stapelvormige stapelvorming voor het voeden van materiaal.

Verladen: Pneumatische grijper laadt materialen in de laspositie.

Automatische drukdichtheidsdetector

Testdruk10 bar.

Testmethode: Automatische drukonderzoek in watertank.

Overige informatie



Productgegevens

Productielijn voor radiatoren met staalpaneel in U-vormGrafiek

Productieresultaten















- Nee.	Naam	Materiaal	Notities
1	Panel	koudgewalste staalplaten	1.1 mm dikte
2	Convectieplaat	koudgewalste staalplaten	0.3 mm dik
3	Interface type		4x G 1/2 interne draadinterface
4	Productlengte		400-3000 mm
5	Productbreedte		300/400/500/600/900 mm

Lijst met apparatuurconfiguratie



- Nee.	Naam van de uitrusting	Model	Hoeveelheid	Eenheid
1	Verpakkingsmachine voor panelen	HJ-0-0	1	verzamelen
2	Machines voor het laden en persen van waterkanalen	YZJ-0-0	1	verzamelen
3	Draai- en montage-machine 1	FZJ-0-0	1	verzamelen
4	Panel pre-spot positionerings lassen machine	DN75-2C	1	verzamelen
5	Schommelmachine voor het lassen van panelen met meer dan één punt	10*DN60-36C	3	verzamelen
6	met een vermogen van niet meer dan 50 W	2*DN63-4C	1	verzamelen
7	Convectieplaat gantry multi-spot lasmachine	4*DN63-16C	3	verzamelen
8	met een vermogen van meer dan 50 W	ZJG-0-0	1	verzamelen
9	Lasmachine met lange zijkant met dubbele naad	2*FVM300-2C	1	verzamelen
10	Schuifmachine met dubbele scharnier met korte zijkant 1	2*FVM300-2C	1	verzamelen
11	Schuifmachine 2 met dubbele schuifkop	2*FVM300-2C	1	verzamelen
12	met een vermogen van niet meer dan 50 kW	XBJ-0-0	1	verzamelen
13	scheren	JCJ-0-0	1	verzamelen
14	met een vermogen van niet meer dan 10 kW	QJJ-0-0	1	verzamelen
15	Draai- en montage-machine 2	FZJ-0-0	1	verzamelen
16	Automatische lasmachine met twee koppen en drie richtingen	2*MD80-2C	1	verzamelen
17	Automatische lasmachine voor steunhaken	2*MD40-4C	1	verzamelen
18	Automatische drukdichtheidsdetector	JCJ-0-0	1	verzamelen
19	Vervoerder voor het lossen	SSJ-0-0	1	verzamelen



Water-, elektriciteits- en gasconfiguratie

Project	Parameters
Totaal vermogen	1600 KVA (het daadwerkelijke totale verbruikte vermogen is ongeveer 1000 KVA)
Gasbrondruk	0.6MPa
Druk van de waterbron	0.15MPa~0.30MPa
Verplichtingen inzake persluchtbronnen	1000 l/min
Totale waterstroom	1200 l/min
De lengte*breedte van de gebruikte apparatuur ca.	60 m*10 m
