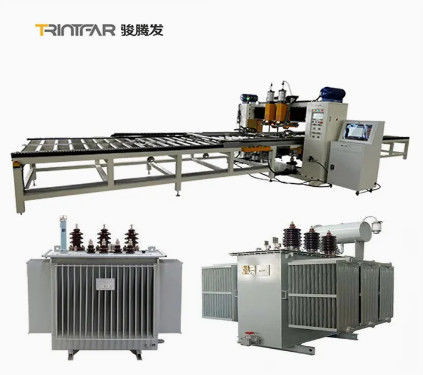

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte
Trintfar Steel Panel Radiator Production Line Customizable Fin Thickness
Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte

Grote Afbeelding :  Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte

Productdetails:
Place of Origin: China
Merknaam: Trintfar
Certificering: CE
Betalen & Verzenden Algemene voorwaarden:
Minimum Order Quantity: 1
Prijs: 10000~500000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 60~90
Payment Terms: L/C, D/A, D/P, T/T
Contact

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte

beschrijving
PLC control system: used to control all aspects of the production line. MES System: Manufacturing execution system for production management and scheduling.
Fin Thicknessea: Customizable On-line inspection system: real-time monitoring of quality in the production process
Markeren:

Productielijn voor radiatoren van Trintfar

,

Productielijn voor radiatoren met staalpaneel van Trintfar

PRODUCTEN beschrijvingen



Trintfar heeft geautomatiseerde productielijnen ontwikkeld voor plaatwarmteafzuigers in de industriële sector.de productie is efficiënt en stabielDeze productielijn omvat servomotor, elektrische lasapparatuur, middelfrequente lasapparatuur, PLC-besturing en andere componenten.met automatisch laden en lossen en plaatradiator lassenDe automatisering kan 24 uur continu zonder impact worden geproduceerd, wat een effectieve oplossing is voor de behoefte aan massaproductie van platenmachines.













Werkstroom





Werkstroom:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Hoofdapparatuur


Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 1

Verpakkingsmachine voor panelen

Handmatig laden van gestapelde materialen op voedingsplatformwagons met behulp van de boomwagon, met twee materialenplaatsingsposities aan elke zijde.

De trussgripper grijpt automatisch materialen aan beide zijden van de platenwagen en plaatst ze op de transportlijn.

Het mechanisme voor het plaatsen van het paneel met middelste klem richt het paneel op de vervoerband.

Een servo-aangedreven mechanisme verplaatst het bord naar de pre-spot lassen machine voor spotlassen aan beide zijden.

Machines voor het laden en persen van waterkanalen

De waterwegring maakt gebruik van een trillingsplaat met een dubbel spoor.

Twee drukkoppen aan elke zijde drukken op de waterwegringen aan de voor- en achterzijde.

De transmissie van het materiaal wordt aangedreven door een rolvoeding.

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 2
Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 3

met een vermogen van niet meer dan 10 kW

Snel en nauwkeurig omdraaien.

Hoogwaardige ketens voor de transmissie; 400W reductiemotor als aandrijving.

Vermindermotor met sensor voor nauwkeurige draaipositiëring.

Automatische besturing, geen handmatige interventie.

Het bestaat uit een draaibodem, een laadapparaat, een elektrische console, een besturingssysteem en een veiligheidsheining.en efficiënte materiaaloverdracht tussen de activiteiten.

Panel pre-spot positionerings lassen machine

Het paneel stroomt automatisch naar de stoppositie van het laswerk op het transportrack en de laswerkers aan beide zijden beginnen met het pre-spot laswerk.

Pre-spot lassen is slechts voor één rij vereist.

Gebruikt 1 set van AC DN75 voeding.

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 4
Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 5

Schommelmachine voor het lassen van panelen met meer dan één punt

3 galerij-spotsweldmachines voor het lassen.

Elk apparaat heeft 18 sets van cilinders.

AC-sweiskrachtbron voor het lassen van één rij soldeerslijpen tegelijk.

Een hoge snelheid servo-verbinding stepper voedt de gripper naar voren om de waterkanaal plaat te voorzien.

met een vermogen van niet meer dan 50 W

Convectieplaat handmatig op de online gereedschapsgids geladen.

Verwelding met behulp van een portier met 4 koppen voorspotsweldmachine.

Materialen die handmatig in de eerste rij van voorbestemde plaatsen voor het lassen worden geduwd.

De apparatuur schakelt automatisch voor de resterende laspunten.

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 6
Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 7

Convectieplaat gantry multi-spot lasmachine

Vooraf ingesteld pad: Convectieplaat volgt een vooraf ingesteld pad naar de gereedschapsgids.

Dual gantry lassen: 2 galerij meerpuntslassen.

Pneumatische gewrichten: 16 stuks per eenheid.

AC-stroomtoevoer: wisselstroom & eenzijdig voor rijlassen.

Servo-stapper: Servo-stapper met hoge snelheid voedt gripper voor waterkanaalplaat.

met een vermogen van meer dan 50 W

Gebruik een roltransportrek om materialen in een U-vormige lay-out over te brengen.

Ruimte-efficiëntieU-vorm bespaart ruimte, optimaliseert het proces.

Gemakkelijk te bedienen: kleiner werkersbereik, handig, vermindert de intensiteit.

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 8
Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 9

Lasmachine met lange zijkant met dubbele naad

Gelijktijdig lassen: Las beide lange zijden tegelijk.

Stroomvoorziening: 300 KVA middenfrequente wisselstroom voor stabiel langdurig lassen.

2 Set

Gebruik een AC-sweiskrachtbron met een gemiddelde frequentie om een zeer lange tijd stabiel lassen te garanderen.

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 10
Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 11

met een vermogen van niet meer dan 50 kW

Reinig en trim de langzijdig gelaste producten.

scheren

Snijproces: Snijding van de benodigde materialen.

Materiaal van de snijmachineWit staallem.

SnijmethodeSnijdoek.

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 12
Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 13

met een vermogen van niet meer dan 10 kW

Hoekvorming: Snij scherpe hoeken af tot afgeronde randen.

Materiaal van de snijmachineWit staal.

Snijmethode- Hydraulisch steken.

Automatische lasmachine met twee koppen en drie richtingen

LasvermogenMiddelfrequente MD80 voedingsbron.

Materialenstroom: dubbelzijdige kanalen voor aanleggen en draaien.

Vervoermethode: ketenplaat voor het driewegtransport van materialen.

Automatische voeding: Grijp- en laspositie voor nauwkeurige werking.

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 14
Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 15

Automatische lasmachine voor steunhaken

LasvermogenMiddelfrequente MD40 voedingsbron.

Voedingsmethode: stapelvormige stapelvorming voor het voeden van materiaal.

Verladen: Pneumatische grijper laadt materialen in de laspositie.

Automatische drukdichtheidsdetector

Testdruk10 bar.

Testmethode: Automatische drukonderzoek in watertank.

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 16

Overige informatie



Productgegevens

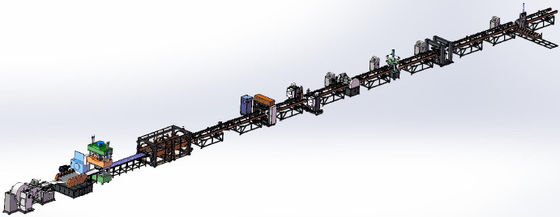

Productielijn voor radiatoren met staalpaneel in U-vormGrafiek

Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 17

Productieresultaten




Productielijn voor radiatoren met staalpaneel van Trintfar Aanpasbare vindikte 18




- Nee. Naam Materiaal Notities
1 Panel koudgewalste staalplaten 1.1 mm dikte
2 Convectieplaat koudgewalste staalplaten 0.3 mm dik
3 Interface type   4x G 1/2 interne draadinterface
4 Productlengte   400-3000 mm
5 Productbreedte   300/400/500/600/900 mm

Lijst met apparatuurconfiguratie



- Nee. Naam van de uitrusting Model Hoeveelheid Eenheid
1 Verpakkingsmachine voor panelen HJ-0-0 1 verzamelen
2 Machines voor het laden en persen van waterkanalen YZJ-0-0 1 verzamelen
3 Draai- en montage-machine 1 FZJ-0-0 1 verzamelen
4 Panel pre-spot positionerings lassen machine DN75-2C 1 verzamelen
5 Schommelmachine voor het lassen van panelen met meer dan één punt 10*DN60-36C 3 verzamelen
6 met een vermogen van niet meer dan 50 W 2*DN63-4C 1 verzamelen
7 Convectieplaat gantry multi-spot lasmachine 4*DN63-16C 3 verzamelen
8 met een vermogen van meer dan 50 W ZJG-0-0 1 verzamelen
9 Lasmachine met lange zijkant met dubbele naad 2*FVM300-2C 1 verzamelen
10 Schuifmachine met dubbele scharnier met korte zijkant 1 2*FVM300-2C 1 verzamelen
11 Schuifmachine 2 met dubbele schuifkop 2*FVM300-2C 1 verzamelen
12 met een vermogen van niet meer dan 50 kW XBJ-0-0 1 verzamelen
13 scheren JCJ-0-0 1 verzamelen
14 met een vermogen van niet meer dan 10 kW QJJ-0-0 1 verzamelen
15 Draai- en montage-machine 2 FZJ-0-0 1 verzamelen
16 Automatische lasmachine met twee koppen en drie richtingen 2*MD80-2C 1 verzamelen
17 Automatische lasmachine voor steunhaken 2*MD40-4C 1 verzamelen
18 Automatische drukdichtheidsdetector JCJ-0-0 1 verzamelen
19 Vervoerder voor het lossen SSJ-0-0 1 verzamelen





Water-, elektriciteits- en gasconfiguratie

Project Parameters
Totaal vermogen 1600 KVA (Het daadwerkelijke totale vermogen dat wordt gebruikt is ongeveer 1000 KVA)
Gasbrondruk 0.6MPa
Druk van de waterbron 0.15MPa~0.30MPa
Verplichtingen inzake persluchtbronnen 1000 l/min
Totale waterstroom 1200 l/min
De lengte*breedte van de gebruikte apparatuur ca. 60 m*10 m
