Shanghai Trintfar Transformer Automatic Radiator Productielijn

Name: Shanghai Trintfar Transformer Automatic Radiator Productielijn
Brand: Shanghai Trintfar Intelligent Equipment Co., Ltd.
Price: 255,000.00 USD
Availability: InStock

Alle producten

De Machines van het vleklassen
(48)

Verwarmer voor energieopslag
(15)

Op maat gemaakte lasmachine
(42)

Transformer Radiator Fin Productielijn
(10)

De Machine van het naadlassen
(43)

stift lasmachine
(12)

Het Lassenproductielijn van de staaltrommel
(9)

De Machine van het projectielassen
(18)

De Machine van het uiteindelassen
(38)

Het Lassenmachine van de vezellaser
(9)

De Machine van het verspreidingslassen
(6)

Draadgaas lasmachine
(6)

Robotarm
(13)

Andere Lassenmachine
(1)

Certificaat

China Shanghai Trintfar Intelligent Equipment Co., Ltd. certificaten

Klantenoverzichten

U kunt ook contact opnemen met mijn e-mailadres of WhatsApp. Ik kijk uit naar uw antwoord. sales-ftt@trintfar.cn WhatsApp: +86 15216883036 Shanghai Trintfar intelligente apparatuur Co. Ltd.

—— Lieve vrienden.

Ik ben online Chatten Nu

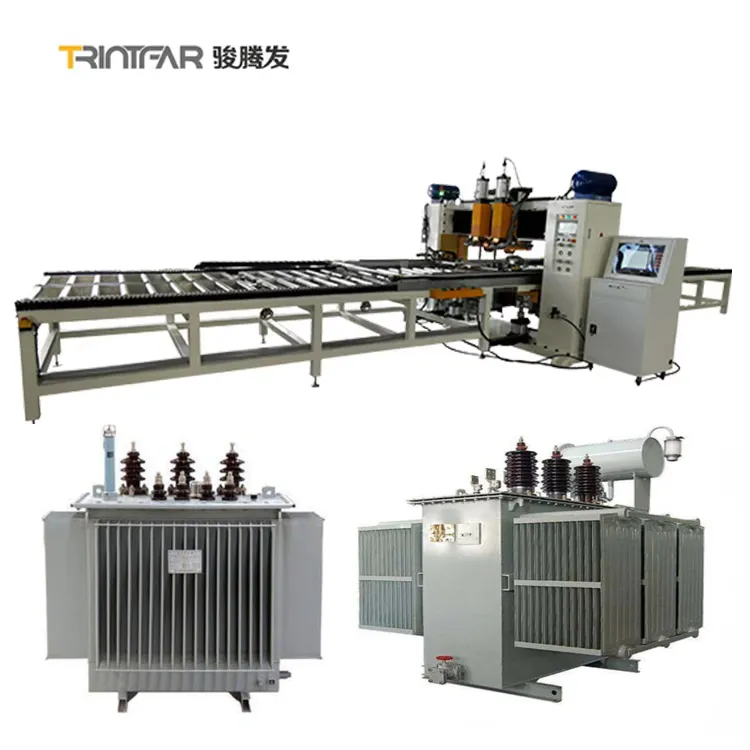

Shanghai Trintfar Transformer Automatic Radiator Productielijn

Grote Afbeelding : Shanghai Trintfar Transformer Automatic Radiator Productielijn

Productdetails:

Place of Origin:	China
Merknaam:	Trintfar
Certificering:	CE

Betalen & Verzenden Algemene voorwaarden:

Minimum Order Quantity:	1
Prijs:	10000~500000
Delivery Time:	60~90

Contact

Shanghai Trintfar Transformer Automatic Radiator Productielijn

beschrijving

Discharging conveyor:

SSJ-0-0

Automatic pressure airtightness detection machine:

JCJ-0-0

Support hook automatic welding machine:

2*MD40-4C

Double-head three-way automatic welding machine:

2*MD80-2C

Markeren:

Productielijn voor automatische radiatoren voor transformatoren

Productielijn voor automatische radiatoren

Basis informatie.

Automatische productielijn

Alomvattend

Productie Scope

Productlijn

Flexible productie

Intelligente productie

Certificering

ISO, CE, ABS

Automatisering

Naverkoopservice

1 jaar garantie

Garantie

1 jaar garantie

Transportpakket

Houten doos

Specificatie

andere

Handelsmerk

TRINTFAR

Oorsprong

China

Productiecapaciteit

500

Productbeschrijving

Shanghai Trintfar Transformer Automatic Radiator Productielijn 0

Shanghai Trintfar Transformer Automatic Radiator Productielijn 1

Gebeurtenis:
· 1. Rollformpress Beheerd door een precisie servomotor, produceert de rollformpress machine panelen van variabele lengte volgens de
De vorm- en voedingsrollers werken in combinatie met een persgereedschap om panelen volledig te vormen.
geautomatiseerd proces. ·
2. Multi-Spot Lasser De Multi-Spot Lasser maakt tot rijen van punt lassen langs de ribben door de lengte
De door de software gecontroleerde servo-indexering van het paneelmontage zorgt voor een symmetrische positionering van de plekken voor optimale
drukverdeling. ·
3. Naadlassen De Naadlassen verbindt de randen van de panelen door middel van weerstandslassen.
Het koperen laswiel wordt intern gekoeld, zonder dat er een extern waterstelsel nodig is.
Het is een handmatige oplossing, waarbij het gebruik van een tweevoudige lasser voor de lengtezijde van het paneel en van een derde lasser voor de uiteinden van het paneel wordt voorkomen.
De bediener controleert de positie van het paneel ten opzichte van de laswielen en draait het paneel in één beweging.
Werkstroom

Decoiling - rollenvorming - hydraulische pers - omdraaien - meervoudig puntlassen - zijnaaslassen - koplassen -
zijkant scheren -kopsnijden -eindproduct -automatisch paneel stapelen

Werkstroom

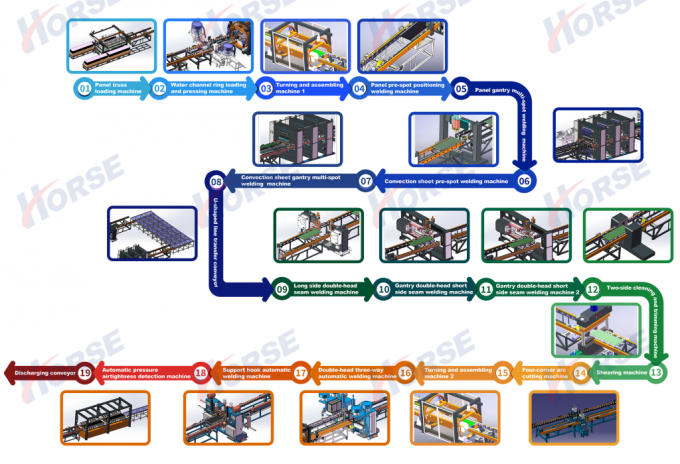

Werkstroom:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Hoofdapparatuur

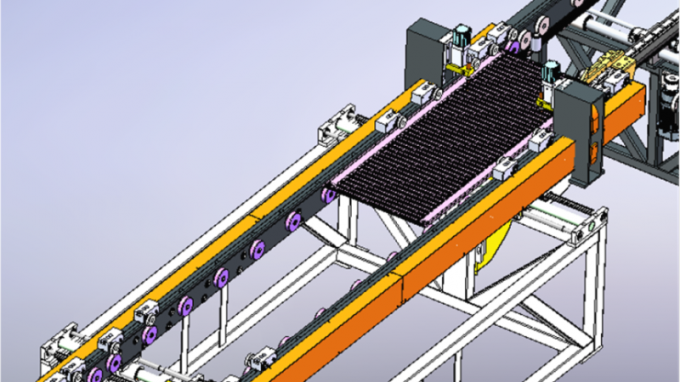

Verpakkingsmachine voor panelen

Handmatig laden van gestapelde materialen op voedingsplatformwagons met behulp van de boomwagon, met twee materialenplaatsingsposities aan elke zijde.

De trussgripper grijpt automatisch materialen aan beide zijden van de platenwagen en plaatst ze op de transportlijn.

Het mechanisme voor het plaatsen van het paneel met middelste klem richt het paneel op de vervoerband.

Een servo-aangedreven mechanisme verplaatst het bord naar de pre-spot lassen machine voor spotlassen aan beide zijden.

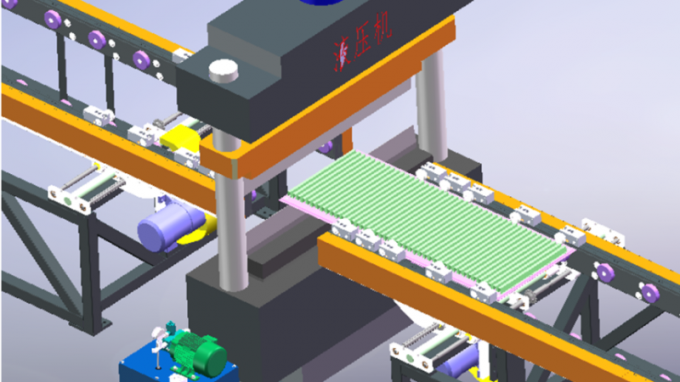

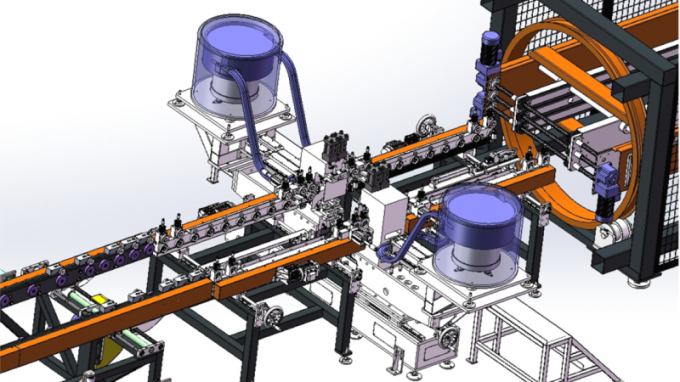

Machines voor het laden en persen van waterkanalen

De waterwegring maakt gebruik van een trillingsplaat met een dubbel spoor.

Twee drukkoppen aan elke zijde drukken op de waterwegringen aan de voor- en achterzijde.

De transmissie van het materiaal wordt aangedreven door een rolvoeding.

met een vermogen van niet meer dan 10 kW

Snel en nauwkeurig omdraaien.

Hoogwaardige ketens voor de transmissie; 400W reductiemotor als aandrijving.

Vermindermotor met sensor voor nauwkeurige draaipositiëring.

Automatische besturing, geen handmatige interventie.

Het bestaat uit een draaibodem, een laadapparaat, een elektrische console, een besturingssysteem en een veiligheidsheining.en efficiënte materiaaloverdracht tussen de activiteiten.

Panel pre-spot positionerings lassen machine

Het paneel stroomt automatisch naar de stoppositie van het laswerk op het transportrack en de laswerkers aan beide zijden beginnen met het pre-spot laswerk.

Pre-spot lassen is slechts voor één rij vereist.

Gebruikt 1 set van AC DN75 voeding.

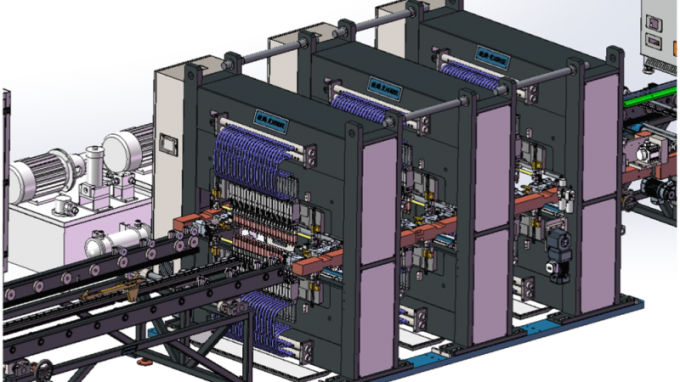

Schommelmachine voor het lassen van panelen met meer dan één punt

3 galerij-spotsweldmachines voor het lassen.

Elk apparaat heeft 18 sets van cilinders.

AC-sweiskrachtbron voor het lassen van één rij soldeerslijpen tegelijk.

Een hoge snelheid servo-verbinding stepper voedt de gripper naar voren om de waterkanaal plaat te voorzien.

met een vermogen van niet meer dan 50 W

Convectieplaat handmatig op de online gereedschapsgids geladen.

Verwelding met behulp van een portier met 4 koppen voorspotsweldmachine.

Materialen die handmatig in de eerste rij van voorbestemde plaatsen voor het lassen worden geduwd.

De apparatuur schakelt automatisch voor de resterende laspunten.

Convectieplaat gantry multi-spot lasmachine

Vooraf ingesteld pad: Convectieplaat volgt een vooraf ingesteld pad naar de gereedschapsgids.

Dual gantry lassen: 2 galerij meerpuntslassen.

Pneumatische gewrichten: 16 stuks per eenheid.

AC-stroomtoevoer: wisselstroom & eenzijdig voor rijlassen.

Servo-stapper: Servo-stapper met hoge snelheid voedt gripper voor waterkanaalplaat.

met een vermogen van meer dan 50 W

Gebruik een roltransportrek om materialen in een U-vormige lay-out over te brengen.

Ruimte-efficiëntieU-vorm bespaart ruimte, optimaliseert het proces.

Gemakkelijk te bedienen: kleiner werkersbereik, handig, vermindert de intensiteit.

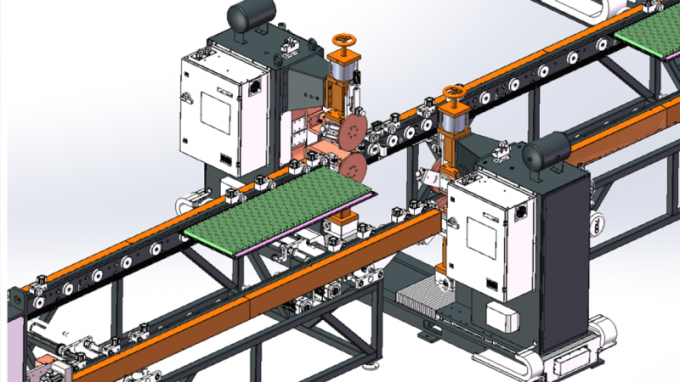

Lasmachine met lange zijkant met dubbele naad

Gelijktijdig lassen: Las beide lange zijden tegelijk.

Stroomvoorziening: 300 KVA middenfrequente wisselstroom voor stabiel langdurig lassen.

2 Set

Gebruik een AC-sweiskrachtbron met een gemiddelde frequentie om een zeer lange tijd stabiel lassen te garanderen.

met een vermogen van niet meer dan 50 kW

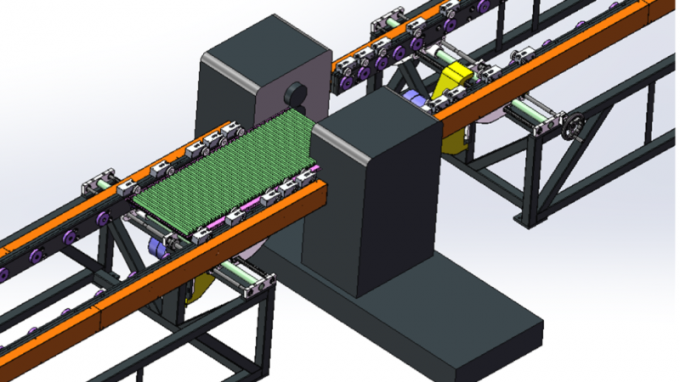

Reinig en trim de langzijdig gelaste producten.

scheren

Snijproces: Snijding van de benodigde materialen.

Materiaal van de snijmachineWit staallem.

SnijmethodeSnijdoek.

met een vermogen van niet meer dan 10 kW

Hoekvorming: Snij scherpe hoeken af tot afgeronde randen.

Materiaal van de snijmachineWit staal.

Snijmethode- Hydraulisch steken.

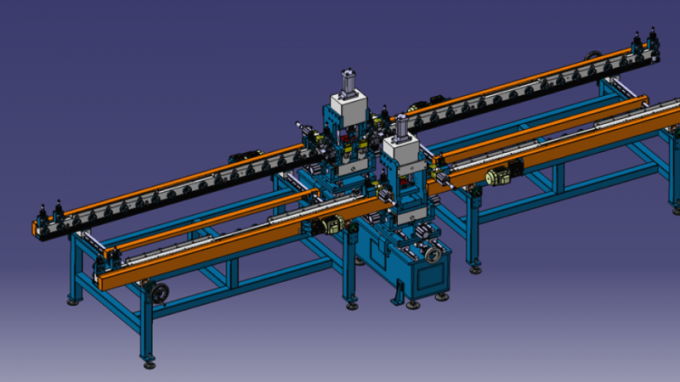

Automatische lasmachine met twee koppen en drie richtingen

LasvermogenMiddelfrequente MD80 voedingsbron.

Materialenstroom: dubbelzijdige kanalen voor het aanmeren en draaien.

Vervoermethode: ketenplaat voor het driewegtransport van materialen.

Automatische voeding: Grijp- en laspositie voor nauwkeurige werking.

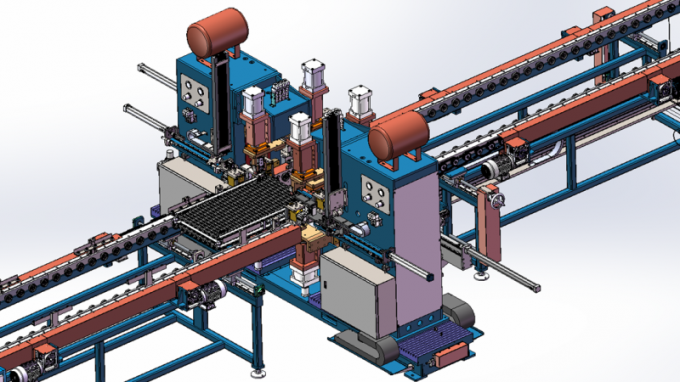

Automatische lasmachine voor steunhaken

LasvermogenMiddelfrequente MD40 voedingsbron.

Voedingsmethode: stapelvormige stapelvorming voor het voeden van materiaal.

Verladen: Pneumatische grijper laadt materialen in de laspositie.

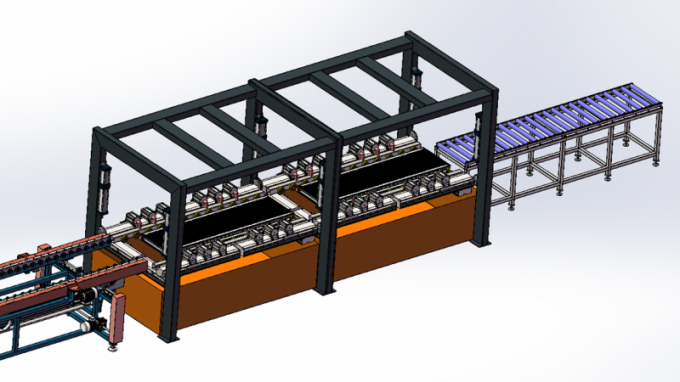

Automatische luchtdichtheidsdetector voor druk

Testdruk10 bar.

Testmethode: Automatische drukonderzoek in watertank.

Overige informatie

Productgegevens

Productielijn voor radiatoren met staalpaneel in U-vormGrafiek

Productieresultaten

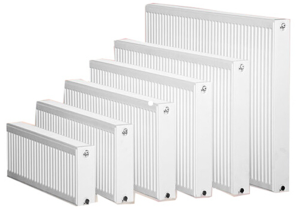

Shanghai Trintfar Transformer Automatic Radiator Productielijn 20

- Nee.	Naam	Materiaal	Notities
1	Panel	koudgewalste staalplaten	1.1 mm dikte
2	Convectieplaat	koudgewalste staalplaten	0.3 mm dik
3	Interface type		4x G 1/2 interne draadinterface
4	Productlengte		400-3000 mm
5	Productbreedte		300/400/500/600/900 mm

Lijst met apparatuurconfiguratie

- Nee.	Naam van de uitrusting	Model	Hoeveelheid	Eenheid
1	Verpakkingsmachine voor panelen	HJ-0-0	1	verzamelen
2	Machines voor het laden en persen van waterkanalen	YZJ-0-0	1	verzamelen
3	Draai- en montage-machine 1	FZJ-0-0	1	verzamelen
4	Panel pre-spot positionerings lassen machine	DN75-2C	1	verzamelen
5	Schommelmachine voor het lassen van panelen met meer dan één punt	10*DN60-36C	3	verzamelen
6	met een vermogen van niet meer dan 50 W	2*DN63-4C	1	verzamelen
7	Convectieplaat gantry multi-spot lasmachine	4*DN63-16C	3	verzamelen
8	met een vermogen van meer dan 50 W	ZJG-0-0	1	verzamelen
9	Lasmachine met lange zijkant met dubbele naad	2*FVM300-2C	1	verzamelen
10	Schuifmachine met dubbele scharnier met korte zijkant 1	2*FVM300-2C	1	verzamelen
11	Schuifmachine 2 met dubbele schuifkop	2*FVM300-2C	1	verzamelen
12	met een vermogen van niet meer dan 50 kW	XBJ-0-0	1	verzamelen
13	scheren	JCJ-0-0	1	verzamelen
14	met een vermogen van niet meer dan 10 kW	QJJ-0-0	1	verzamelen
15	Draai- en montage-machine 2	FZJ-0-0	1	verzamelen
16	Automatische lasmachine met twee koppen en drie richtingen	2*MD80-2C	1	verzamelen
17	Automatische lasmachine voor steunhaken	2*MD40-4C	1	verzamelen
18	Automatische luchtdichtheidsdetector voor druk	JCJ-0-0	1	verzamelen
19	Vervoerder voor het lossen	SSJ-0-0	1	verzamelen

Water-, elektriciteits- en gasconfiguratie

Project	Parameters
Totaal vermogen	1600 KVA (Het daadwerkelijke totale vermogen dat wordt gebruikt is ongeveer 1000 KVA)
Gasbrondruk	0.6MPa
Druk van de waterbron	0.15MPa~0.30MPa
Verplichtingen inzake persluchtbronnen	1000 l/min
Totale waterstroom	1200 l/min
De lengte*breedte van de inzet van de apparatuur ca.	60 m*10 m
