Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn

Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn
Cooling Corrugated Fin Walls Distribution Power Transformer Oil Immersed Radiator Fin Automatic Welding Production Line
Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn

Grote Afbeelding :  Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn

Productdetails:
Plaats van herkomst: China
Merknaam: Trintfar
Certificering: CE
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: 10000~80000
Verpakking Details: Houten beugels/houten behuizingen
Levertijd: 90 tot 120
Betalingscondities: L/C, D/A, D/P, T/T
Contact

Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn

beschrijving
Capaciteitsconfiguratie: 60 stuks/uur (gebaseerd op 2 miljoen producten) Exploitanten: 1 Persoon
Materiaalgebied: 65m * 6.5m * 2m Energieverdeling van apparatuur: 330 kVA

Werkstroom

Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 0

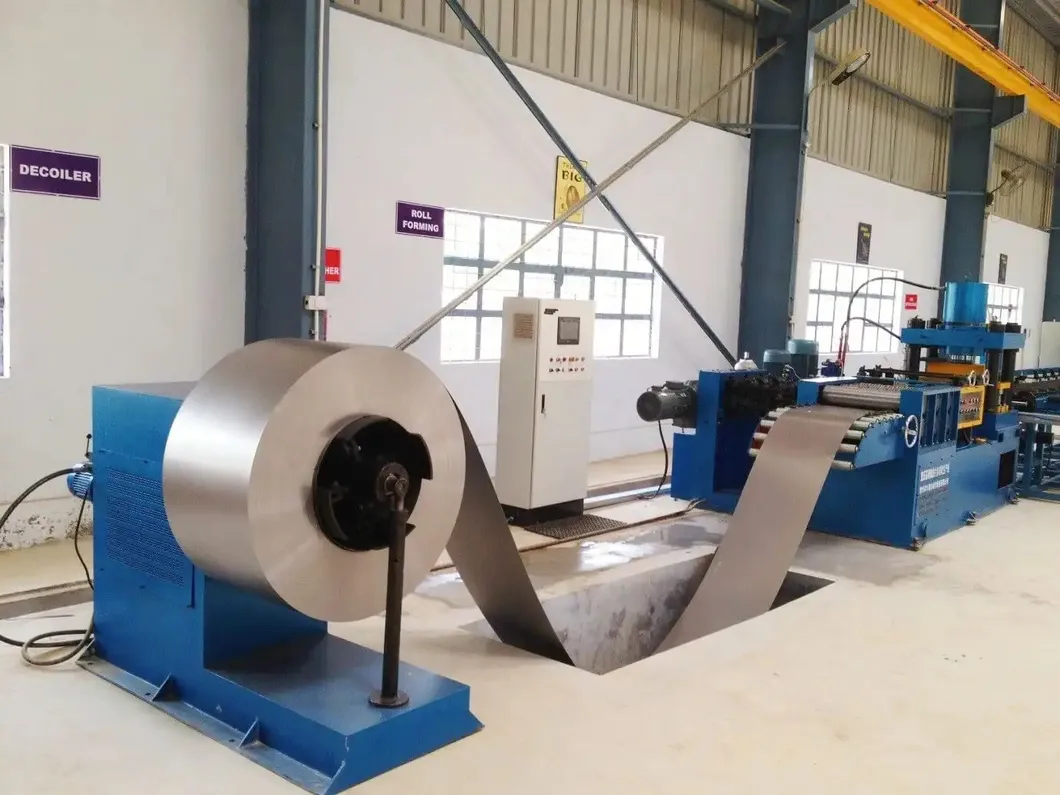

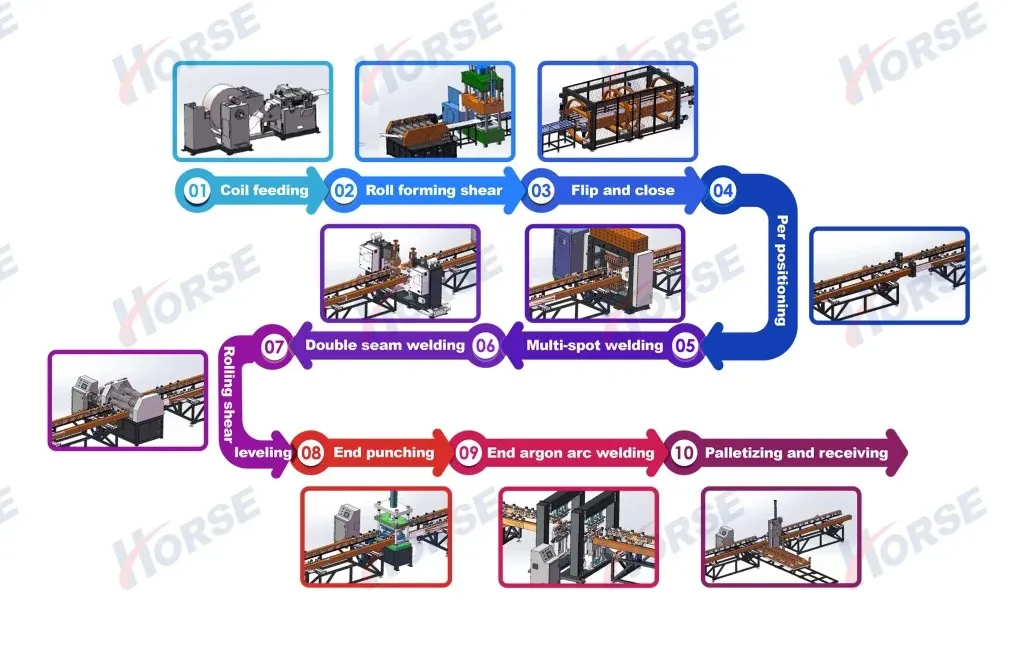

Werkstroom:Decoiling→rolvorming→hydraulische pers→omdraaien → meervoudig puntlassen→ zijnaadlassen → hoofdlassen → zijscheren → hoofdsnijden → eindproduct → automatische paneelstapelmachine
Hoofdapparatuur

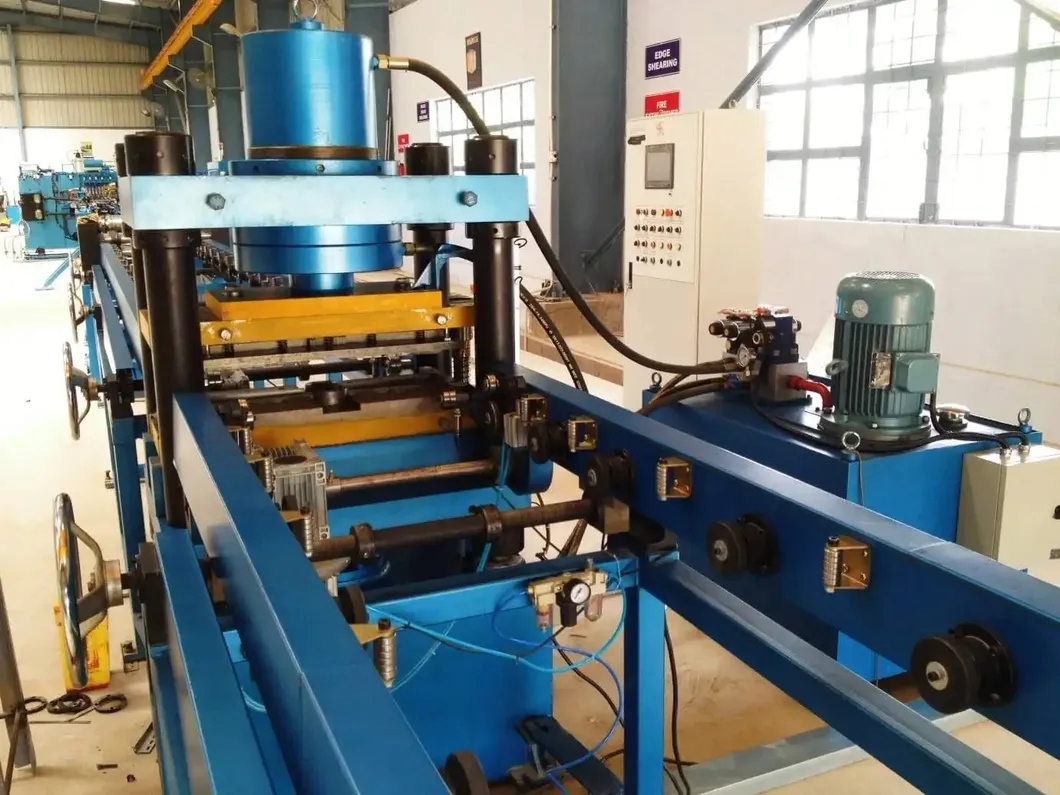

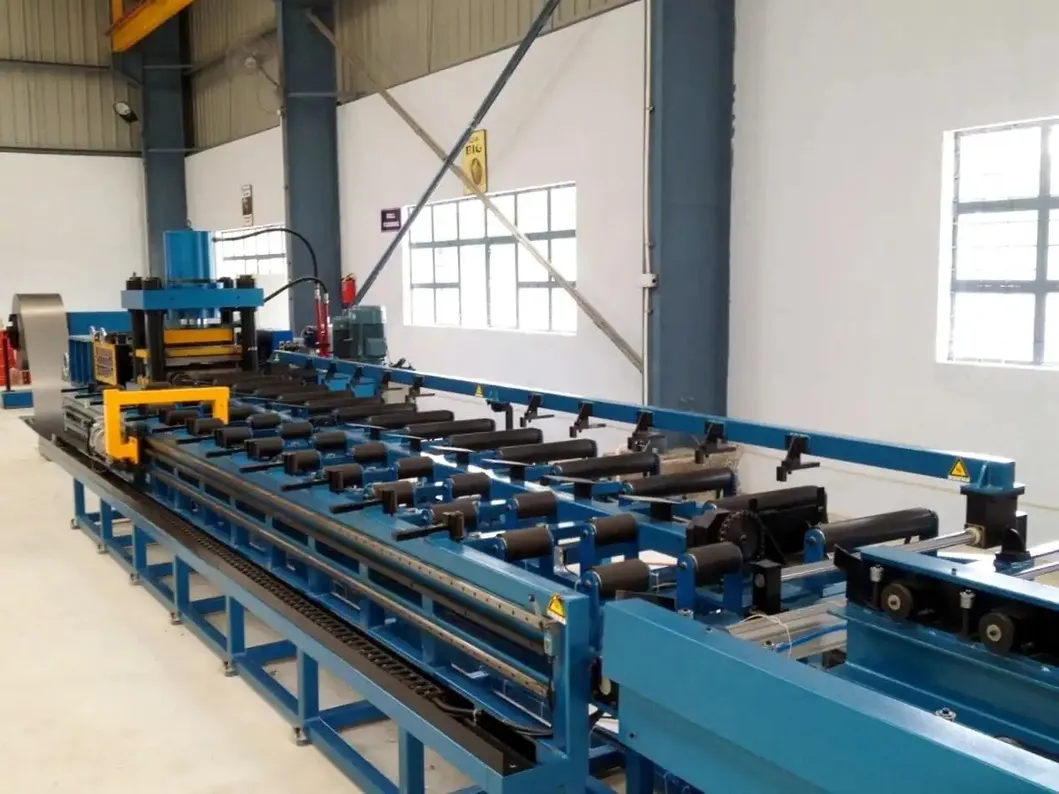

Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 1 Rolformingsstation

Rolingssnelheid: 6-14 m/min.

Verstelbare druk

Eindpunch: hydraulische pers van 315 ton

Roterende encoder en servo-aandrijving voor lengte/grootte nauwkeurigheid van vinnen

Het evenwichtmechanisme zorgt voor vlakheid van het enkele stuk

Niet-gewalst materiaal dat via een laadwagen op een 5-tons losstapel wordt geplaatst en in vellen wordt gewalst

Facultatief buffergat per verzoek van de klant

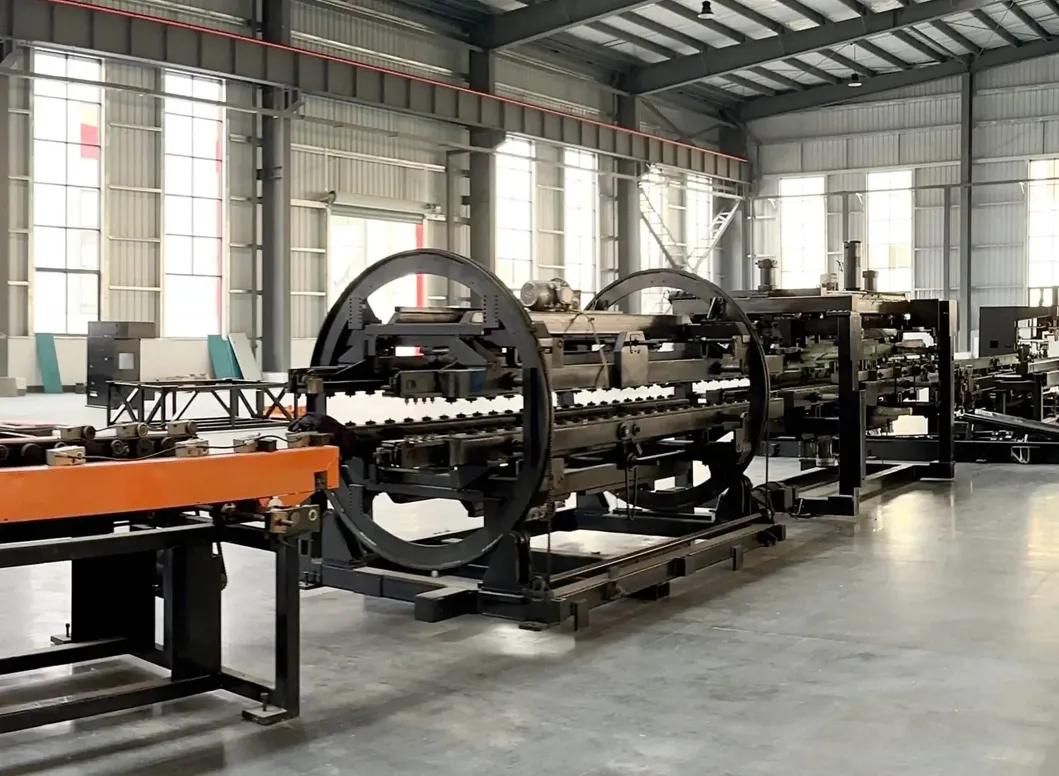

Omdraai- en aansluitstation

Vervoer snelheid: 5-15 m/min.

180° omdraaien van de radiatorvinnen

Flip-apparaat: draaiend rek, flip-rack, transmissiesysteem, flip-apparaat, duw-apparaat, enz.

Eerste plaat bereikt vooraf ingestelde positie → omgedraaid naar tegenovergestelde transportrack

Tweede plaat bereikt vooraf ingestelde positie → duwapparaat beweegt het op de eerste plaat, het voltooien van de verbinding		 Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 2
Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 3 Voorspotsweisstations met twee koppen

Twee sets spotsweisdruktoestellen

Vermogen: 60 KVA

Na het omdraaien en monteren, pre-spot lasmachine uitlijnt & fixes werkstukken voor multi-spot las

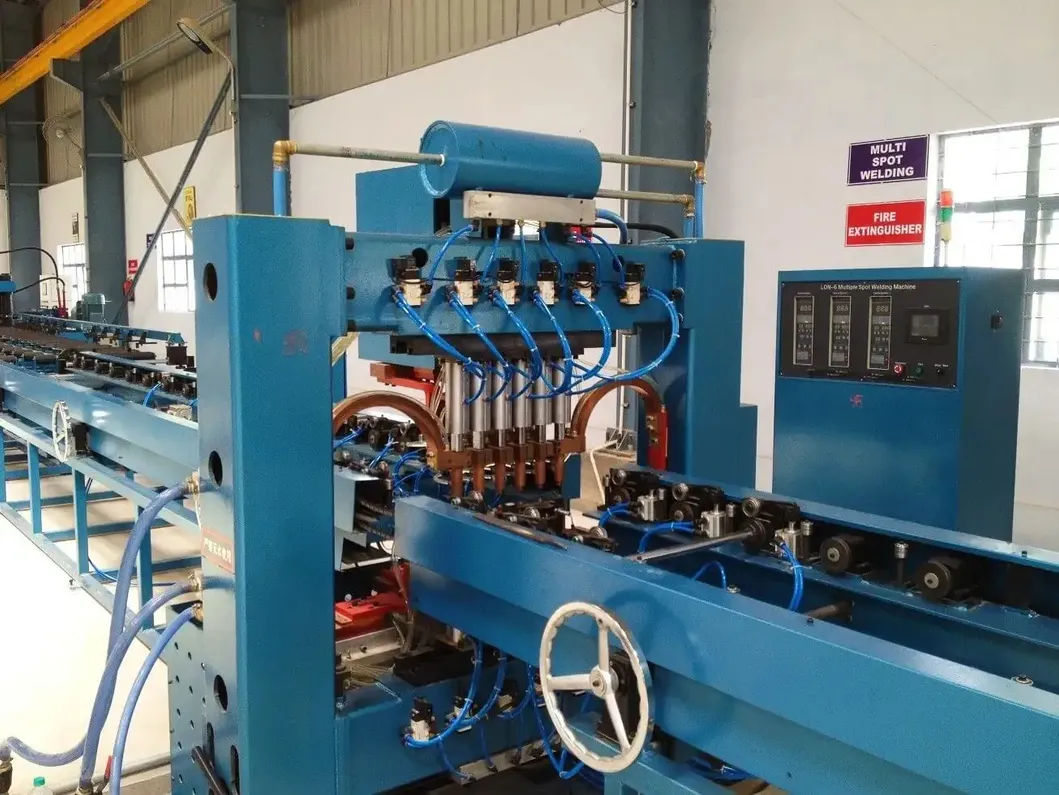

Slagstation met meervoudig punt op de scharnier

12 sets spotsweisdruktoestellen

Dubbelkop lassenkop, 6 punten per rij

AC-voeding: 12 sets

Vermogen: 12 * 50 KVA

Dubbele rij lassen voor een betere efficiëntie		 Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 4

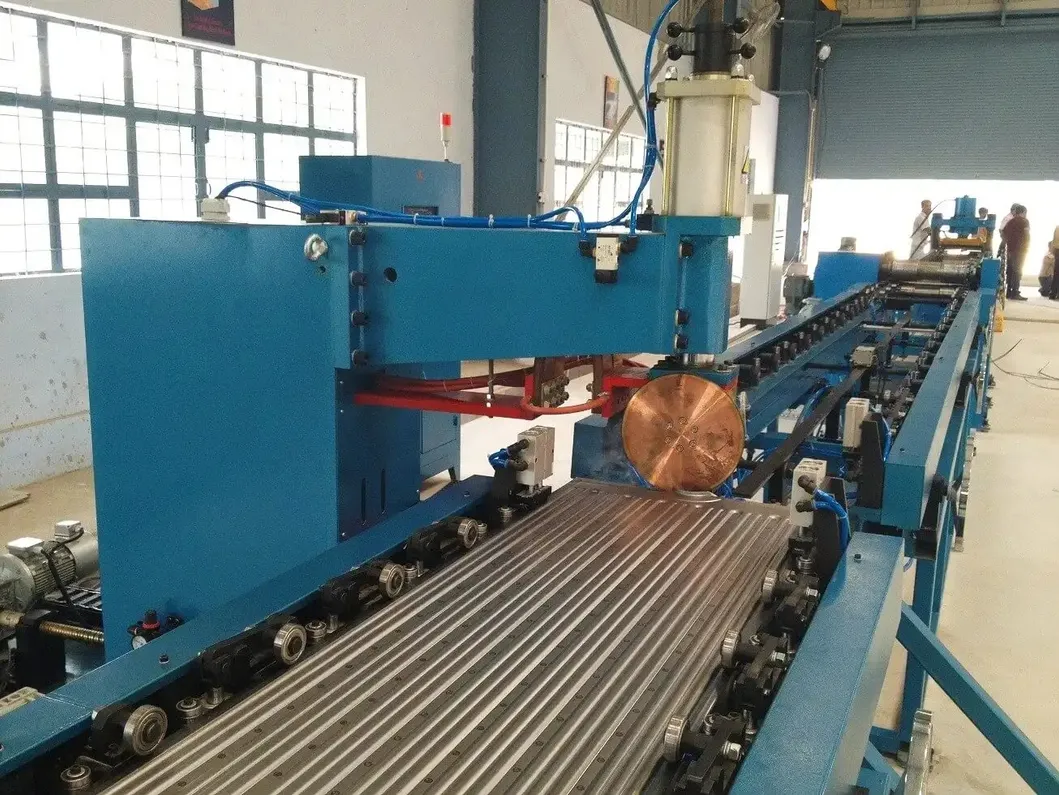

Doppelzijdig naadlassenstation

met een vermogen van niet meer dan 50 W

4 sets drukkoppen voor het naad lassen

2 sets wisselfrequente lasstroomvoorzieningen

Vermogen: 2 * 160 KVA

Maximale druk: 12.000 N

Mechanisme voor differentiële transmissie

Naadlassen snelheid: 0-2,8 m/min
Stations voor het slijpen en het gelijkstellen van rollen

Bestaat uit een machinebox, een aandrijfinrichting, een scheerapparaat, een randvermalingsmechanisme, een niveaumaat, een elektronisch besturingssysteem, een pneumatisch systeem, enz.

Rolscheerplaat snijdt aan beide zijden; snijplaat gemaakt van legeringswerktuigstaal (schokbestendig, slijtvast, lange levensduur)

Rolingssnelheid: 2-6 m/min.

aandrijfkracht: 4 kW		 Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 5
Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 6 Eindpunctstation

Samengesteld uit een basis, een hefmechanisme, een perforatieraam, een perforatiematerieel, een perforatiesilinder, een liftcilinder en een hydraulisch station

Gebruikt voor het snijden van losse uiteinden om de uitlijning en consistentie van de randen te waarborgen

Punch die met geslepen rand om punchkracht te verminderen

Druk van de punchmachine: 160 T
Eind argonbooglassenstation

2 sets apparatuur, symmetrisch geplaatst

1 set voor het lassen van het voorste uiteinde, 1 set voor het lassen van het achterste uiteinde van het werkstuk

4 sets Panasonic argonbooglassen stroomvoorziening

Stroombereik: 5-315 A

Sluitingssnelheid: 300-600 mm/min		 Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 7
Paletiseringsstation

Voor de verpakking van producten van de categorieën A, B, C, D, E, F, G, H, H, H, H, H, H, H, H en H

Paletsafstand: 45 mm

Aansluitingswijze: cilinderklemmateriaal, grijper 90° draaien om op het rek te plaatsen

Werkwijze van het materiaalkarretje: Servo-stapbeweging, verplaatst naar de volgende positie na het plaatsen van 1 stuk, handmatige vervanging van het karretje wanneer het rek vol is



Vervaardiging uit produkten van de posten 8521 tot en met 8528

Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 8 Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 9 Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 10

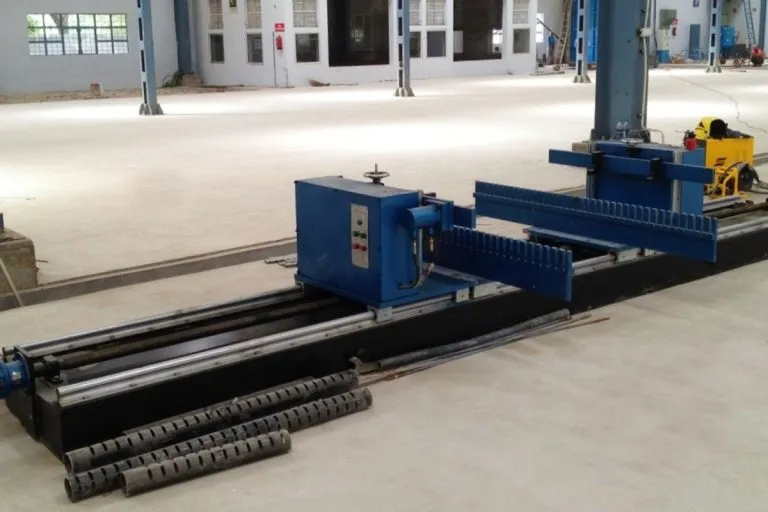

met een diameter van niet meer dan 600 mm Montage-inrichting Flankenlassen Omdraai tafel voor het samenstellen van het lassen

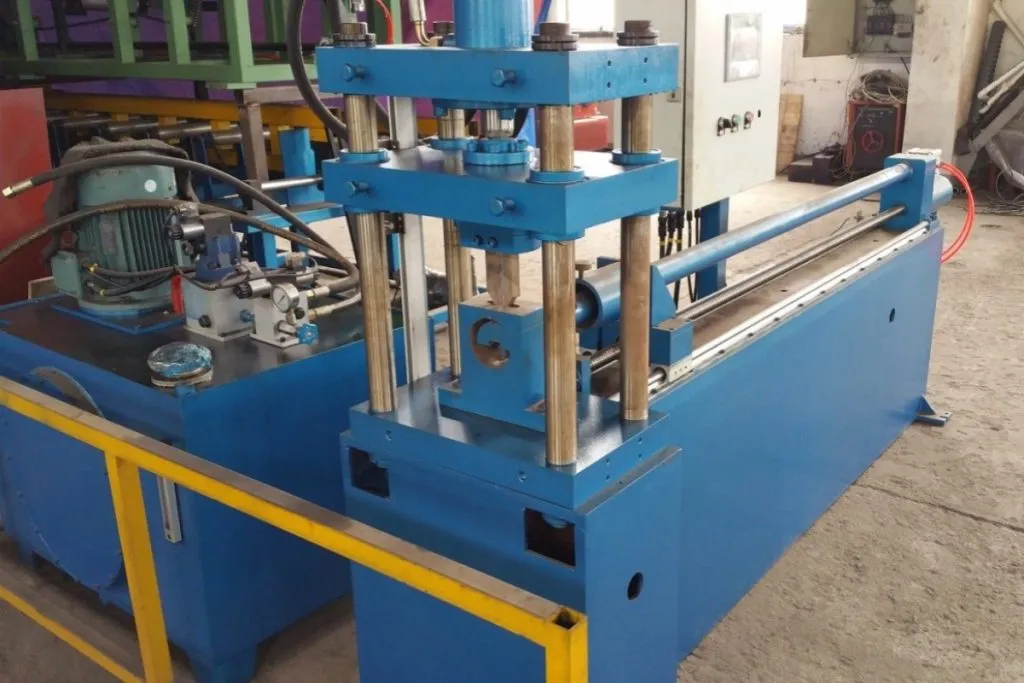

De Header Punch Machine indexeert automatisch om tot 40 sloepparen op een buis te maken (max 40 panelen).Interne steun voorkomt vervorming tijdens het punchsen- Cyclustijd per slag: ~6 seconden. De Horizontale Montage Fixture helpt bij het monteren van radiatorpanelen aan koppijpen.Eén uiteinde wordt handmatig ingesteld voor de lengte, terwijl aan het andere uiteinde een hydraulische pers wordt gebruikt voor het vasthouden en plaatsen van de schroeven. Met de aangedreven aanpassingen voor de lengte van het paneel en de diepte van de montage, is het mogelijk om de flenzen op de middenlijn van de radiator precies uit te richten.Het maakt een snelle herconfiguratie mogelijk voor productieveranderingenDe positie van de servomotor zorgt voor een nauwkeurige montage. De aangedreven rotatiebevestiging is ontworpen om de radiatorelementen voor de radiatorassemblage te draaien, nadat de koppijp aan de ene kant is gelast, en vervolgens de radiator om te draaien om aan de andere kant te lassen.



Overige informatie

Productgegevens Technische diensten
Trintfar Horse Transformer Radiator Fin Production Line voldoet aan internationale normen en biedt een meer economische en concurrerende prijs. Houd u aan klantgerichtheid en verzorgt u uw bedrijf met uitgebreide pre- en naverkoopdiensten zoals installatie, inbedrijfstelling, opleiding en onderhoud.

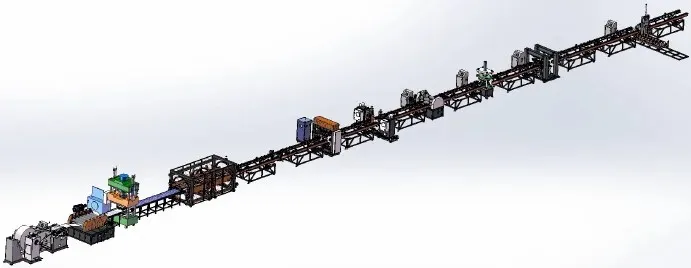

Volledig automatische transformator Radiator Fin Productie LijnLayout Diagram

Voorverkoopservice: Voor de ondertekening van het contract levert het bedrijf klanten verschillende productieprocesoplossingen en technische adviesdiensten voor apparatuur.

Installatie en ingebruikname: Overeenkomstig het contract zal ons bedrijf de apparatuur veilig vervoeren naar de door de gebruiker aangewezen installatieplaats binnen de vastgestelde tijd.en stuur technische service ingenieurs om het ter plaatse te installerenWanneer de gebruiker de basisinstallatie en inbedrijfstelling van de reserveonderdelen heeft, zal de technische dienst ingenieur de machine installeren en debuggen voor de gebruiker te gebruiken,ervoor te zorgen dat de installatie- en inbedrijfstellingsomgeving netjes is, schoon en ordelijk.

Opleiding na verkoop: Het bedrijf biedt gratis technische training (min. 5 dagen) aan op de locatie van de koper of het opleidingscentrum van de verkoper.

  • - Beheer van het gebruik van software
  • - In- en uitschakelprocedures
  • -Instellingen van de parameters van het paneel en de software
  • - basisreiniging en onderhoud van machines
  • -Handelen met veelvoorkomende hardwarefouten
  • - Voorzorgsmaatregelen

Onderhoud van apparatuur

  • -Een jaar garantie na definitieve acceptatie;
  • - De klantenservice reageert binnen 24 uur.
  • - Na de garantieperiode worden betaalde reparaties verricht.
Koeling Gegolfde Vinnen Wanden Distributie Vermogen Transformator Olie Ondergedompelde Radiator Vin Automatische Lasproductielijn 11
Productieresultaten


Lijst met apparatuurconfiguratie

- Nee, niet echt. Naam Model Qty Eenheid
1 Automatische ontwikkelmachine FJJ-0-0 1 Gezet
2 met een vermogen van niet meer dan 10 kW CXJ-0-0 1 Gezet
3 met een vermogen van niet meer dan 10 kW FZJ-0-0 1 Gezet
4 met een vermogen van meer dan 50 W DN60-2C 1 Eenheid
5 met een diameter van niet meer dan 10 mm LM-12C 1 Eenheid
6 met een vermogen van niet meer dan 10 kW 2*FVM160-2C 1 Eenheid
7 rollen- en nivelmachines JPJ-0-0 1 Eenheid
8 Eindpunstmachine CQJ-0-0 1 Eenheid
9 Eindargonbooglasmachine YHH-4C 2 Eenheid
10 Machines voor het stapelen van eindproducten MDJ-0-0 1 Eenheid
11 met een vermogen van niet meer dan 10 kW SSJ-0-0 10 Eenheid

Stelselsysteem Lijst

Pneumatische apparatuur Airtac
Controle Mitsubishi of Siemens
Servosystemen - Ja, ja.
Lineaire lagers en actuatoren THK
Hydraulische Yuci
Elektrische apparatuur Schneider, Siemens
